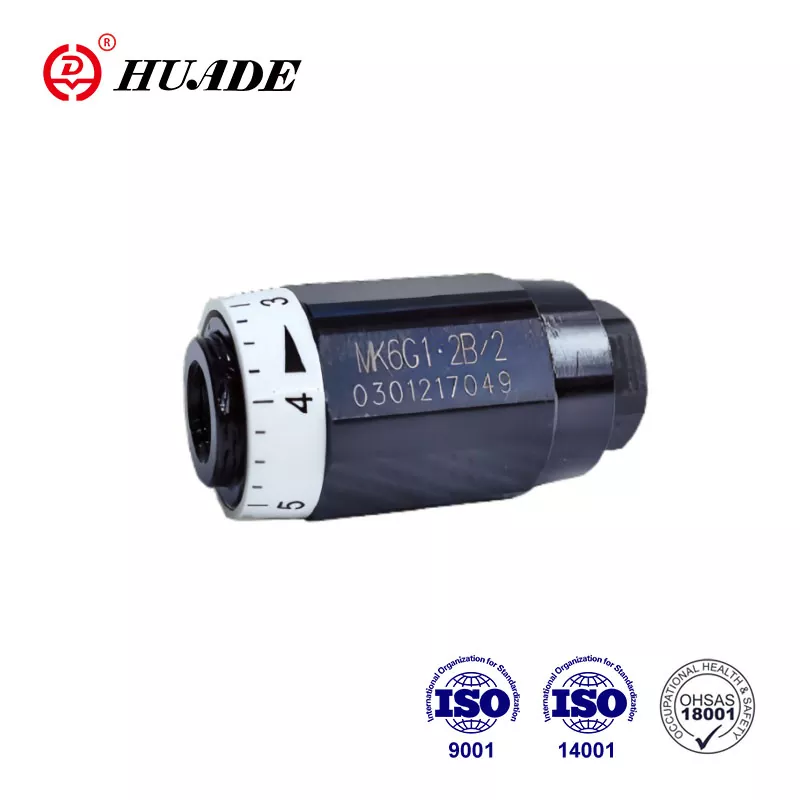

Зваротны дросель МК

Тыпы клапанаў Mk - гэта дросельныя зваротныя клапаны, якія залежаць ад ціску і глейкасці. Гэты клапан вытворчасці Huade Hydraulic з'яўляецца найбольш шырока выкарыстоўваным праточным клапанам. Гідраўлічныя клапаны Huade® прыцягнулі шмат спажыўцоў. Huade з'яўляецца добра вядомай гандлёвай маркай у Кітаі. Фабрыка мае больш чым 750 машын, імпартаваных з усяго свету для строгага кантролю якасці прадукцыі. Упакоўку прадукцыі дросельных зваротных клапанаў MK можна наладзіць, напрыклад, выкарыстоўваць стандартныя кардонныя скрынкі, вакуумную ўпакоўку або фанерныя скрынкі.

Параметр прадукту зваротнага дросельнага клапана MK

Характарыстыка прадукту і прымяненне зваротнага дросельнага клапана МК

Асаблівасці:

▶ Падыходзіць для непасрэднага ўбудаванага мантажу

▶ Залежыць ад ціску і глейкасці

Ужыванне:

Гэты клапан уяўляе сабой трубчасты дросельны зваротны клапан, усталяваны непасрэдна на трубаправодзе. Дросельны порт клапана мае канаўку з восевай трохкутнай канаўкай і мае 7 спецыфікацый і дзве злучальныя разьбы. Асноўнай функцыяй дросельнай засланкі МК з'яўляецца кіраванне хуткасцю прывада.

Разрэз і сімвал дросельнай засланкі МК

Пры патоку, які праходзіць праз клапан у кірунку дросселіравання, спружына і вадкасць прыціскаюць талерку да яе сядзення, такім чынам блакуючы паток. Вадкасць цячэ праз бакавое свідраванне да кропкі дросселіравання, якая ўтворана паміж корпусам (2) і рэгуляванай утулкай (1). У процілеглым кірунку ціск вадкасці дзейнічае на пярэднюю частку талеркі, падымаючы яе з сядзення і дазваляючы вадкасці бесперашкодна цячы праз клапан. У той жа час частка вадкасці, якая праходзіць праз кальцавой зазор, стварае жаданы эфект самаачышчэння.

Структура дросельнай засланкі тыпу MK

Сімвалы дросельнай засланкі тыпу МК
