Калі вы працуеце з гідраўлічнымі сістэмамі або цяжкай тэхнікай, вы напэўна чулі пра поршневыя помпы. Шмат хто пытаецца: «Чым поршневыя помпы адрозніваюцца ад аксіяльна-поршневых?» - але вось што: аксіяльна-поршневыя помпы на самай справе з'яўляюцца разнавіднасцю поршневых помпаў. Тое, што большасць людзей сапраўды хоча ведаць, - гэта розніца паміж аксіяльна-поршневымі помпамі і радыяльна-поршневымі. У гэтым кіраўніцтве будзе разабрана гэта простымі словамі і дапаможа вам зразумець, які з іх можа адпавядаць вашым патрэбам.
Разуменне поршневых помпаў
Перш чым мы паглыбімся ў адрозненні, давайце пачнем з асноў. Поршневы помпа - гэта як сэрца гідраўлічнай сістэмы. Ён перамяшчае вадкасць (звычайна алей) з дапамогай поршняў, якія штурхаюць і цягнуць, ствараючы ціск для працы такіх машын, як экскаватары, краны і прамысловае абсталяванне.
Думайце пра гэта як пра веласіпедны помпа, але значна больш магутны і прызначаны для бесперапыннай працы пад высокім ціскам.
Што робіць поршневыя помпы асаблівымі?
Поршневыя помпы папулярныя, таму што яны:
(да 14 500 psi - тыповыя максімальныя значэнні)
Производне производне линије укључују неповратни вентил РВП 30 у пресе, машине за бризгање и аутоматизовану опрему за монтажу. Брзо време одзива вентила и низак пад притиска помажу овим системима да раде глатко без трошења енергије. Исти принципи се примењују у системима за контролу нагиба ветротурбина и поморској опреми где се поузданост не може угрозити.
пры належным сыходзе
надзейна
Віды поршневых помпаў
Тут становіцца цікава: аксіяльна-поршневыя помпы на самай справе з'яўляюцца разнавіднасцю поршневых помпаў. Гэта ўсё роўна, што сказаць "У чым розніца паміж аўтамабілем і седанам?" - седан - гэта аўтамабіль, толькі пэўнага тыпу.
Сямейства поршневых помпаў ўключае:
- Аксіяльна-поршневыя помпы- поршні рухаюцца паралельна асноўнаму валу
- Радыяльна-поршневыя помпы- поршні рухаюцца вонкі ад цэнтра, як спіцы на коле
- Поршневыя помпы- поршні рухаюцца наперад і назад па прамой лініі
- Поршневыя помпы сагнутай восіПаказаныя значэнні з'яўляюцца тыповымі дыяпазонамі і могуць адрознівацца ў залежнасці ад вытворцы і канкрэтнай мадэлі.
Паколькі большасць людзей, якія задаюць гэтае пытанне, хочуць параўнаць аксіяльныя і радыяльна-поршневыя помпы, давайце засяродзімся на гэтым параўнанні.

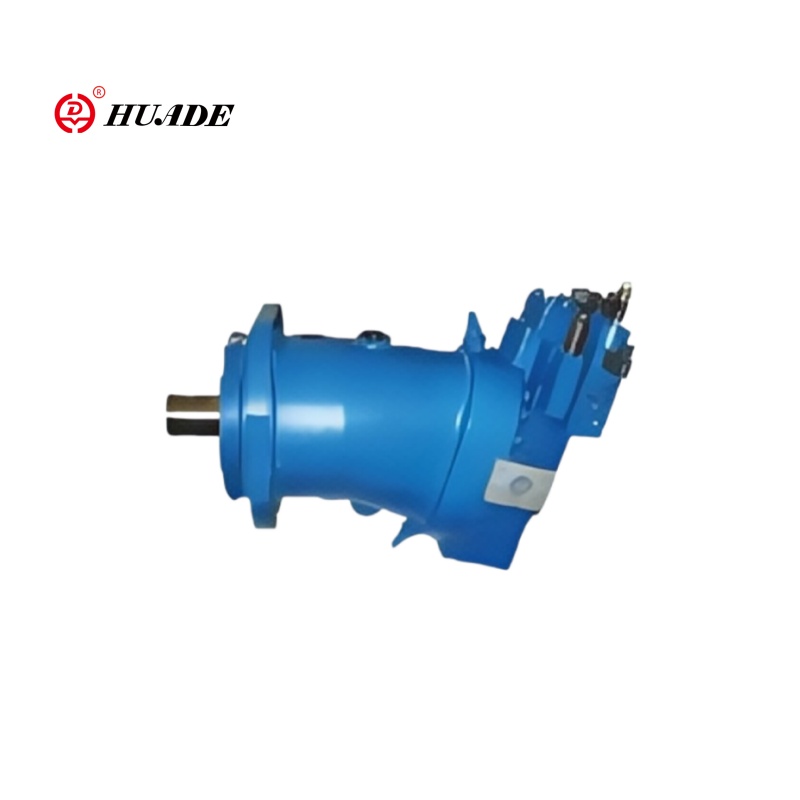

Аксіяльна-поршневыя помпы: кампактная электрастанцыя
How They Work
Уявіце сабе цыліндр з некалькімі поршнямі, размешчанымі па крузе, усе накіраваныя ў адным кірунку (паралельна асноўнаму валу). Калі вал круціцца, нахіленая пласціна, якая называецца "перакосная пласціна", штурхае поршні ўнутр і вонкі. Гэта стварае помпавае дзеянне.
Асноўныя характарыстыкі:
- Поршні рухаюцца паралельна прываднага вала
- Выкарыстоўвае перакосны дыск для кіравання рухам поршня (або канструкцыю сагнутай восі для большай эфектыўнасці)
- Можна рэгуляваць паток, змяняючы вугал перакосу
- Кампактная канструкцыя эканоміць месца
Дзе вы іх знойдзеце
Аксіяльна-поршневыя помпы ёсць усюды ў мабільнай тэхніцы:
- Экскаватары і бульдозеры
- Пагрузчыкі і краны
- Гідраўлічныя сістэмы самалётаў
- Машыны для ліцця пад ціскам
Радыяльна-поршневыя помпы: чэмпіён у цяжкіх нагрузках
Як яны працуюць
Уявіце поршні, размешчаныя як спіцы на веласіпедным коле, усе накіраваныя вонкі ад цэнтра. Кулачок (напрыклад, нецэнтральнае кола) штурхае гэтыя поршні ўнутр і вонкі падчас кручэння. Гэтая канструкцыя можа вытрымліваць надзвычай высокі ціск.
Асноўныя характарыстыкі:
- Поршні рухаюцца ад цэнтра вонкі
- Для кіравання рухам поршня выкарыстоўваецца кулачковае кольца
- Звычайна забяспечвае фіксаваны паток (немагчыма лёгка наладзіць)
- Большы і больш трывалы дызайн
Дзе вы іх знойдзеце
Радыяльна-поршневыя помпы выдатна працуюць у цяжкіх умовах:
- Горнае абсталяванне
- Вялікія гідраўлічныя прэсы
- Марскія сістэмы
- Электрастанцыі
Параўнанне галава да галавы
Давайце параўнаем гэтыя два тыпу помпаў побач:
| Асаблівасць | Аксіяльна-поршневай помпа | Радыяльна-поршневай помпа |
|---|---|---|
| Дыяпазон ціску | 300-700 бар (4350-10150 фунтаў на квадратны цаля) тыпова | 700-1000+ бар (10150-14500+ фунтаў на квадратны цаля) тыповы |
| Кантроль патоку | Пераменная (рэгуляваная) | Звычайна фіксаваны |
| Памер | Кампактны | Буйней |
| Эфектыўнасць | 90-95% (лепш за ўсё на высокіх хуткасцях) тыпова | Высокая, але ніжэйшая на павольных хуткасцях |
| Узровень шуму | Умераны | Цішэй |
| Тэхнічнае абслугоўванне | Комплекс, кожныя 10 000 гадзін | Прасцей, кожныя 500-1000 гадзін |
| Кошт | Больш высокі аванс, меншыя эксплуатацыйныя выдаткі | Высокія авансавыя выдаткі, умераныя эксплуатацыйныя выдаткі |
Разбіўка прадукцыйнасці
Магчымасць ціску
- восевая:Выдатна падыходзіць для большасці прыкладанняў (звычайны максімум да 10 150 фунтаў на квадратны дюйм)
- Радыяльны:Лепшае для патрэбаў пры экстрэмальным ціску (тыповы максімум да 14 500+ psi)
Кантроль патоку
- восевая:Можа рэгуляваць расход на хаду - выдатна для эканоміі энергіі
- Радыяльны:Звычайна адна фіксаваная хуткасць патоку - простая, але менш гнуткая
Эфектыўнасць
- восевая:Супер эфектыўны на высокіх хуткасцях, ідэальна падыходзіць для мабільнага абсталявання
- Радыяльны:У цэлым эфектыўны, але не такі добры на нізкіх хуткасцях
Шум і вібрацыя
- восевая:Вырабляе больш шуму, але працуе больш плаўна
- Радыяльны:Цішэй і менш вібрацыі - суседзі будуць вам удзячныя
Які з іх абраць?
Выбірайце аксіяльна-поршневыя помпы, калі:
- Вам трэба зэканоміць месца (кампактны дызайн)
- Вы хочаце наладзіць паток для эканоміі энергіі
- Вы працуеце з мабільным абсталяваннем
- Вам патрэбна высокая эфектыўнасць пры розных хуткасцях
- Вашы патрэбы ў ціску ніжэй за 10 150 фунтаў на квадратны дюйм (тыповая мяжа восевага помпы)
Выбірайце радыяльна-поршневыя помпы, калі:
- Вам патрэбен вельмі высокі ціск (больш за 10 150 фунтаў на квадратны цаля тыповы восевы мяжа)
- Вы праводзіце бесперапынныя цяжкія аперацыі
- Вам патрэбна больш простае абслугоўванне
- Шум выклікае непакой
- У вас ёсць месца для большага помпы
Меркаванні кошту
Першапачатковыя інвестыцыі
Абодва тыпы дарагія, але вось чаго чакаць:
- восевая:Больш высокі першапачатковы кошт з-за складанай канструкцыі
- Радыяльны:Таксама дарагі, але патэнцыйна менш, чым восевы для простых прымянення
Эксплуатацыйныя выдаткі
- восевая:Больш нізкія рахункі за электраэнергію дзякуючы рэгуляванню патоку
- Радыяльны:Стабільнае спажыванне энергіі, добрае для стабільнай працы
Выдаткі на тэхнічнае абслугоўванне
- восевая:Больш складанае абслугоўванне, але больш працяглыя інтэрвалы (10 000 гадзін)
- Радыяльны:Больш простае абслугоўванне, больш частыя інтэрвалы (500-1000 гадзін)
Агульныя прыкладанні ў рэальным жыцці
Будаўнічая пляцоўка
У экскаватары выкарыстоўваецца аксіяльна-поршневай помпа, таму што яму неабходна:
- Кампактны памер, які змяшчаецца ў машыне
- Пераменны паток для розных аперацый (капанне супраць ваджэння)
- Высокая эфектыўнасць для эканоміі паліва
Горныя работы
Вялікі гідраўлічны прэс выкарыстоўвае радыяльна-поршневы помпа, таму што яму патрэбныя:
- Надзвычайны ціск для драбнення матэрыялаў
- Бесперапынная праца для вытворчасці 24/7
- Надзейная канструкцыя для цяжкіх умоў
Парады па тэхнічным абслугоўванні
Для аксіяльна-поршневых помпаў:
- Падтрымлівайце гідраўлічную вадкасць у суперчыстоце (выкарыстоўвайце высакаякасныя фільтры)
- Рэгулярна правярайце стан перакосу
- Сачыце за незвычайнымі шумамі
- Тэхнічнае абслугоўванне кожныя 10 000 гадзін або ў адпаведнасці з рэкамендацыямі
Для радыяльна-поршневых помпаў:
- Часцей правярайце ўшчыльнення і клапаны
- Праверце знос кулачковых кольцаў
- Сачыць за ўзроўнем ціску
- Dës Motore si wéi d'Muskele vu schwéiere Maschinnen. Si gi benotzt an:
Тэндэнцыі будучыні
Індустрыя гідраўлічных помпаў развіваецца:
- Разумныя элементы кіравання:Лічбавыя сістэмы, якія аўтаматычна рэгулююць прадукцыйнасць помпы
- Лепшыя матэрыялы:Больш даўгавечныя кампаненты, якія супрацьстаяць зносу
- Інтэграцыя IoT:Помпы, якія могуць прадбачыць, калі ім спатрэбіцца абслугоўванне
- Энергаэфектыўнасць:Новы дызайн, які эканоміць яшчэ больш энергіі
Часта задаюць пытанні
Пытанне: ці можна замяніць аксіяльна-поршневай помпа на радыяльны?
A: Магчыма, але вам трэба будзе праверыць патрабаванні да ціску, абмежаванні прасторы і патрэбы ў патоку. Лепш пракансультавацца з інжынерам-гідратэхнікам.
Пытанне: які тып служыць даўжэй?
Думайце пра гэта як пра веласіпедны помпа, але значна больш магутны і прызначаны для бесперапыннай працы пад высокім ціскам.
Пытанне: ці існуюць іншыя тыпы гідраўлічных помпаў?
A: Так! Зубчастыя помпы і лопастныя помпы таксама распаўсюджаны, але поршневыя помпы звычайна забяспечваюць самы высокі ціск і эфектыўнасць.
Ніжняя лінія
Памятайце, што аксіяльна-поршневыя помпы - гэта разнавіднасць поршневых помпаў - гэта не зусім розныя катэгорыі. Калі людзі пытаюцца пра розніцу, яны звычайна хочуць параўнаць аксіяльныя і радыяльна-поршневыя помпы.
Выбірайце восевуюкалі вам патрэбен кампактны памер, зменны паток і высокая эфектыўнасць для мабільных або дынамічных прыкладанняў.
Выбірайце радыяльныякалі вам патрэбен надзвычайны ціск, бесперапынная праца ў цяжкіх умовах і можа змясціць большы памер.
Абодва тыпу з'яўляюцца выдатным выбарам, які будзе служыць вам добра пры належным выбары і абслугоўванні. Галоўнае - зразумець вашыя канкрэтныя патрэбы і супаставіць іх з правільнымі характарыстыкамі помпы.
Незалежна ад таго, распрацоўваеце вы новую гідраўлічную сістэму або замяняеце існуючы помпа, гэта кіраўніцтва павінна дапамагчы вам прыняць абгрунтаванае рашэнне. Калі вы сумняваецеся, парайцеся са спецыялістам па гідраўлічных сістэмах, які можа прааналізаваць вашы канкрэтныя патрабаванні і парэкамендаваць лепшае рашэнне.
Патрэбна дапамога ў выбары правільнага гідраўлічнага помпы для вашага прымянення?Улічвайце такія фактары, як патрабаванні да ціску, патрэбы ў патоку, абмежаванні прасторы і магчымасці абслугоўвання. Правільны выбар зэканоміць вашы грошы і галаўны боль у доўгатэрміновай перспектыве.
