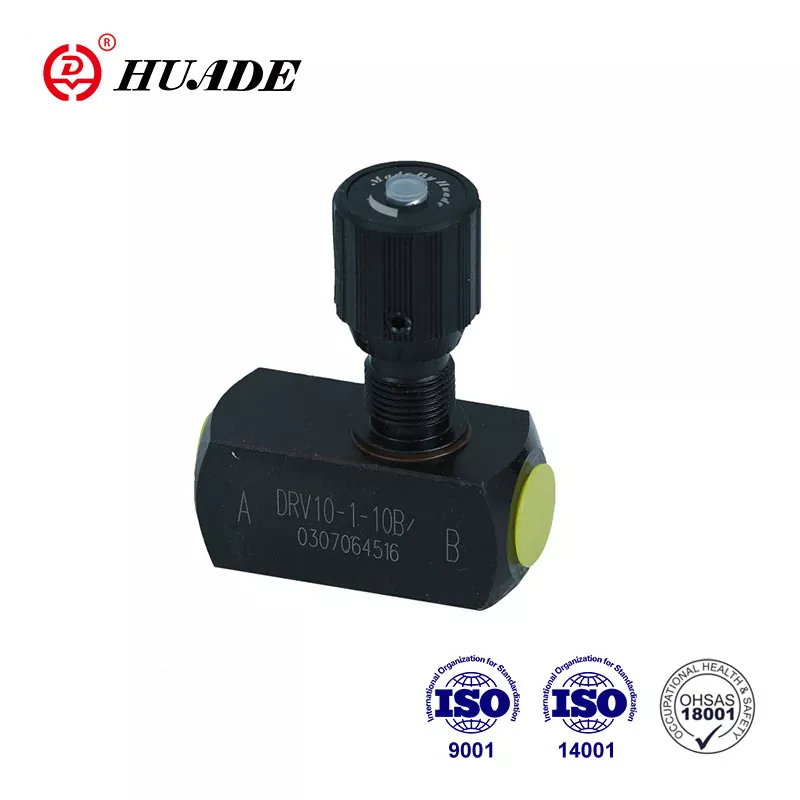

Праверка дросельнай засланкі DRV

Клапаны тып DRV - гэта дросельны/праверка клапана. Гэты клапан мае простую структуру і шырока выкарыстоўваецца. Дзякуючы двум доўгатэрміновым супрацоўніцтвам з Rexroth, Huade® Hydraulic Throlcle Alves можа адпавядаць якасці аналагічных прадуктаў міжнародных брэндаў. Яны з'яўляюцца даступнай альтэрнатывай гэтым брэндам першага ўзроўню. Huade®-гэта вядомая гандлёвая марка ў Кітаі.

Параметр прадукту праверкі клапана дросельнай засланкі

Матэрыял	Сталь	Мосенж	З нержавеючай сталі
Макс. Дапушчальны працоўны ціск (MPA)	да 35	да 15	да 35
Парэшваючы ціск праверкі клапана (тып DRV)	0,05 (пры неабходнасці даступны ціск на ўзлом)
Вадкі	Мінеральнае алей або эфір фасфатаў
Дыяпазон тэмпературы вадкасці (℃)	-30 да+80
Дыяпазон глейкасці (мм ²/с)	10 да 800
Становішча ўстаноўкі	неабавязковы

Функцыя прадукту і прымяненне праверкі клапана дросельнай засланкі DRV

Асаблівасці:

▶ Падключэнне з разьбой

▶ Мантаж падпласці

Прыкладанне:

Тып дросельнай засланкі/праверкі DRV служыць для ўстаноўкі дакладнага патоку алею ў адзін бок, а таксама забяспечыць бясплатны зваротны паток у зваротным кірунку.

Раздзел і сімвал праверкі клапана дросельнай засланкі

ДРВ дросельнай засланкі/праверкі DRV складаецца ў асноўным з корпуса (1), ручкі рэгулявання (2) з прылады блакавання (3). Павярнуўшы ручку рэгулявання (2) налева, шпіндзель (4) з штыфтам дросельнай засланкі (5) павялічвае раздзел патоку (6) да максімуму. Павярнуўшы ручку рэгулявання (2) направа, шпіндзель (4) з дапамогай штыфта дросельнай засланкі (5) памяншае раздзел патоку (6) да поўнага закрыцця без уцечкі. Для паўторнага налады ў верхнім канцы шпіндзеля (4) прадастаўляецца каляровая шкала (7). Плошча каляровага трохкутніка (8) паказвае, наколькі далёка адкрыты клапан (чым большы каляровы трохкутнік, тым большы адтуліну). Налада патоку заблакаваны пры дапамозе блакавання прылады (3).

Структура праверкі клапана дросельнай засланкі

Сімвал праверкі клапана дросельнай засланкі
