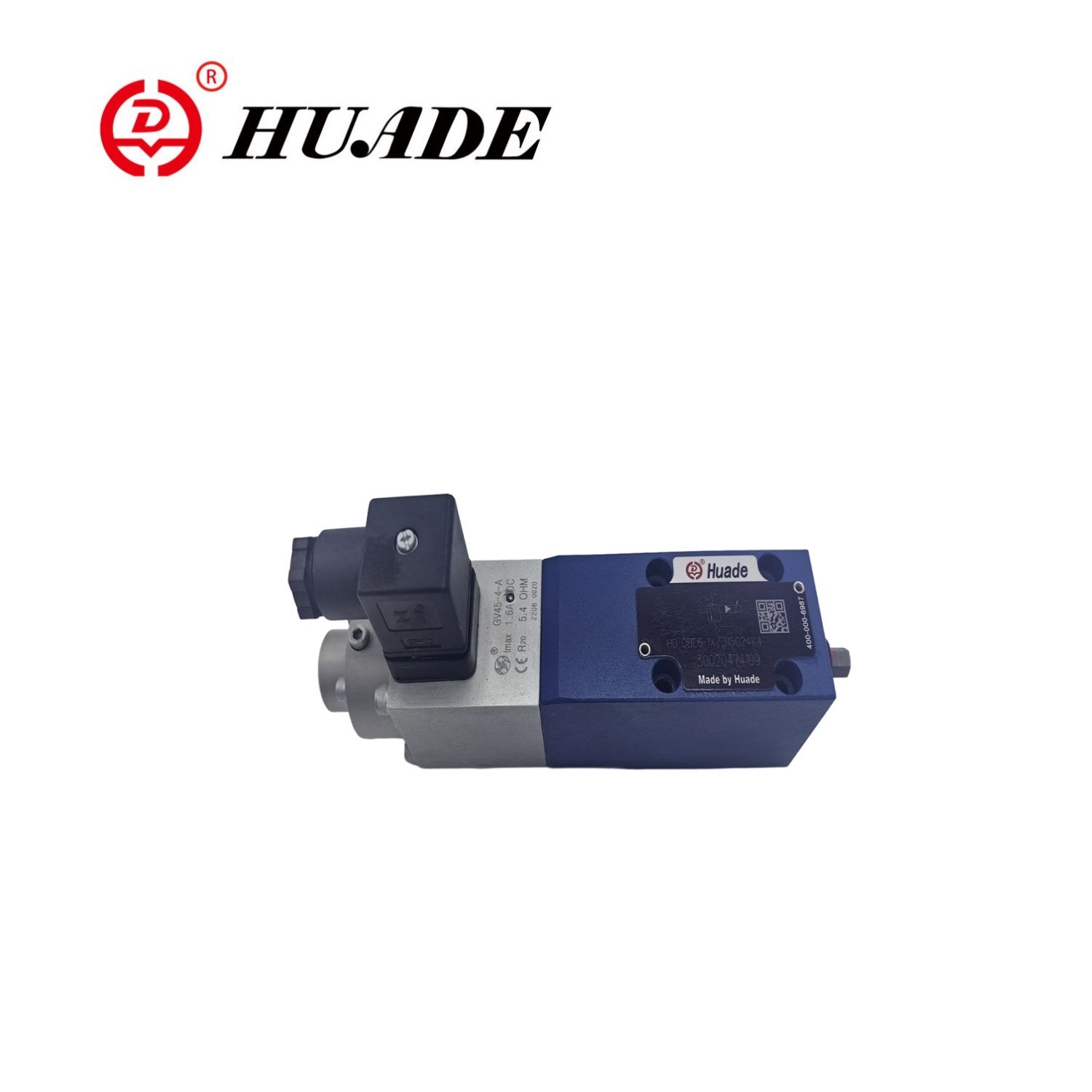

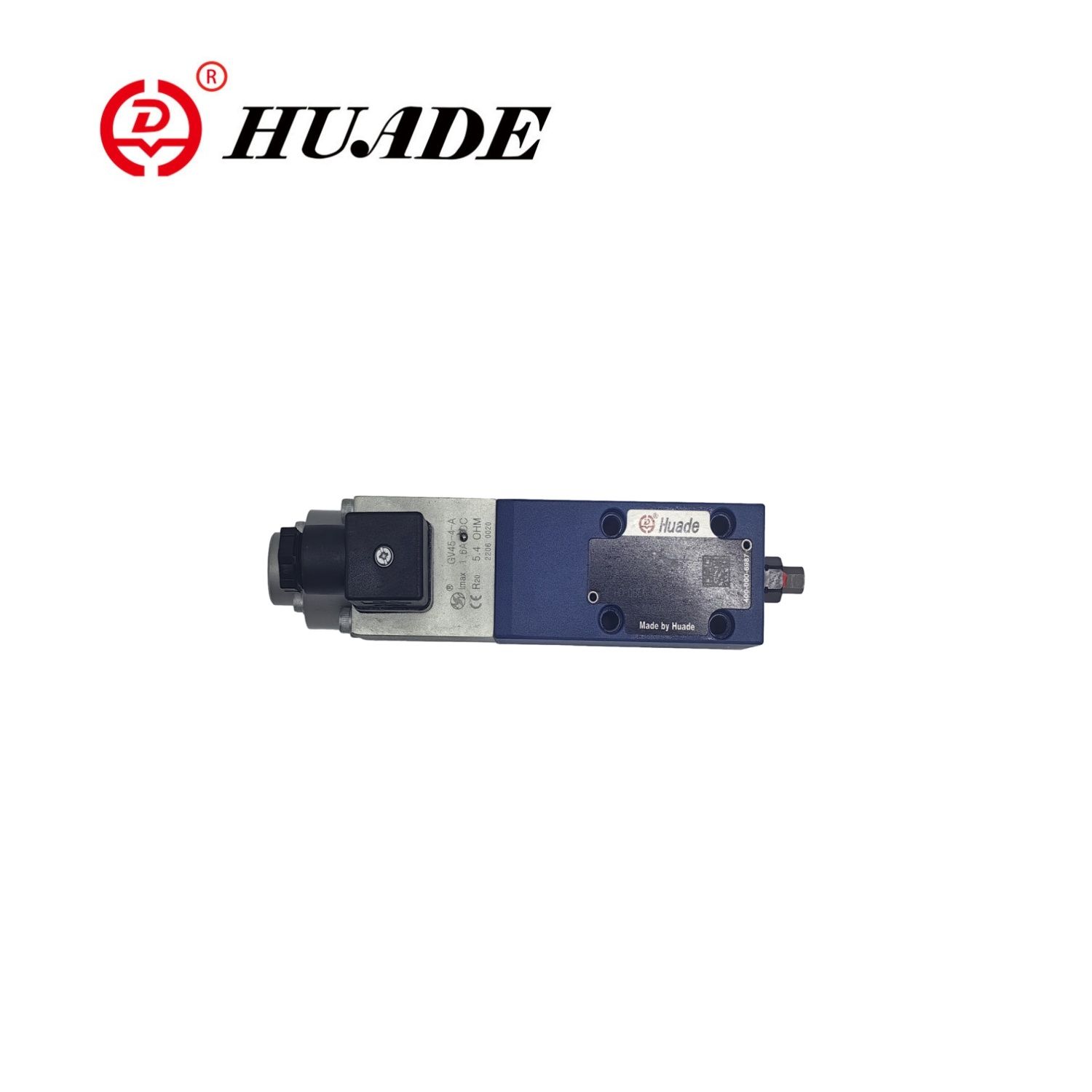

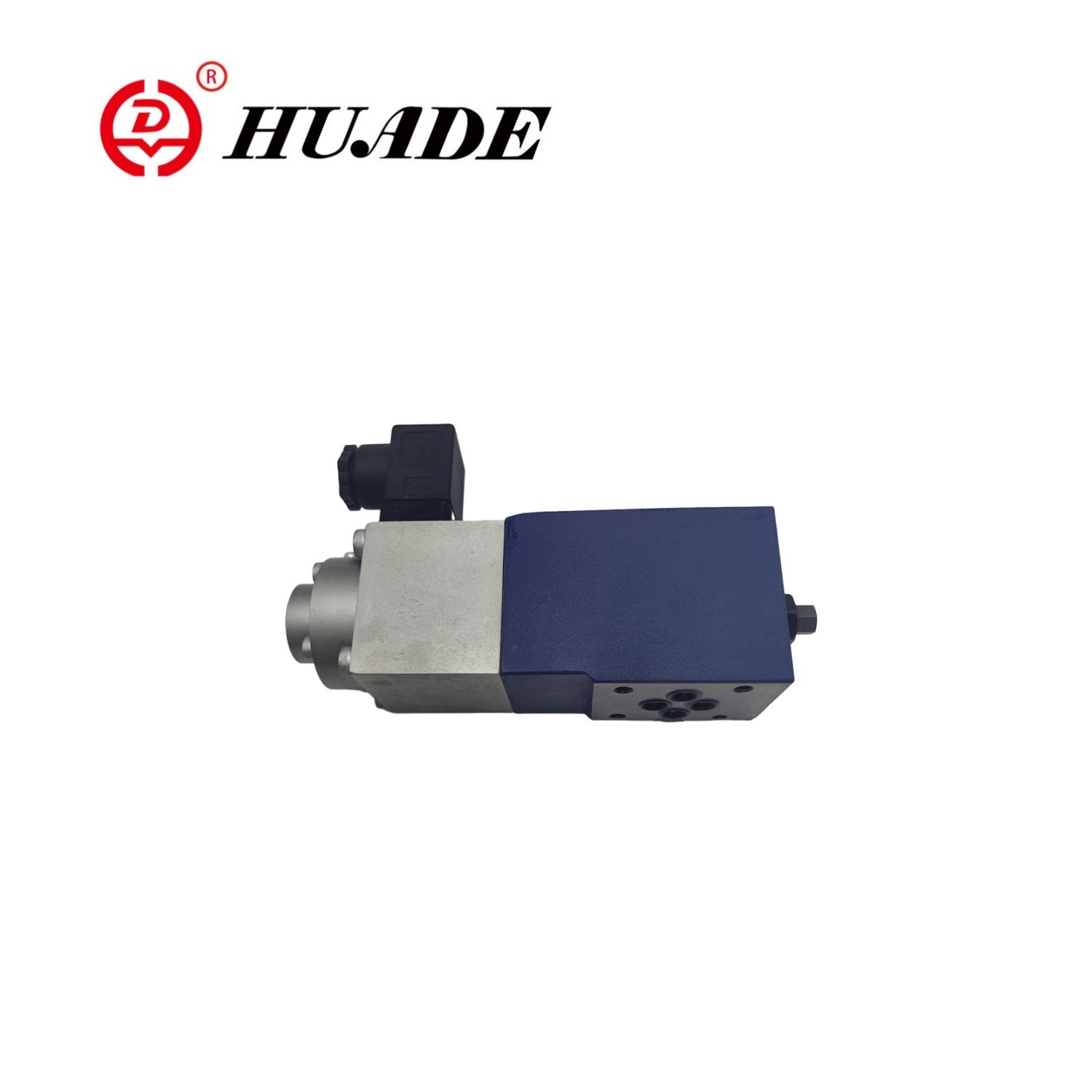

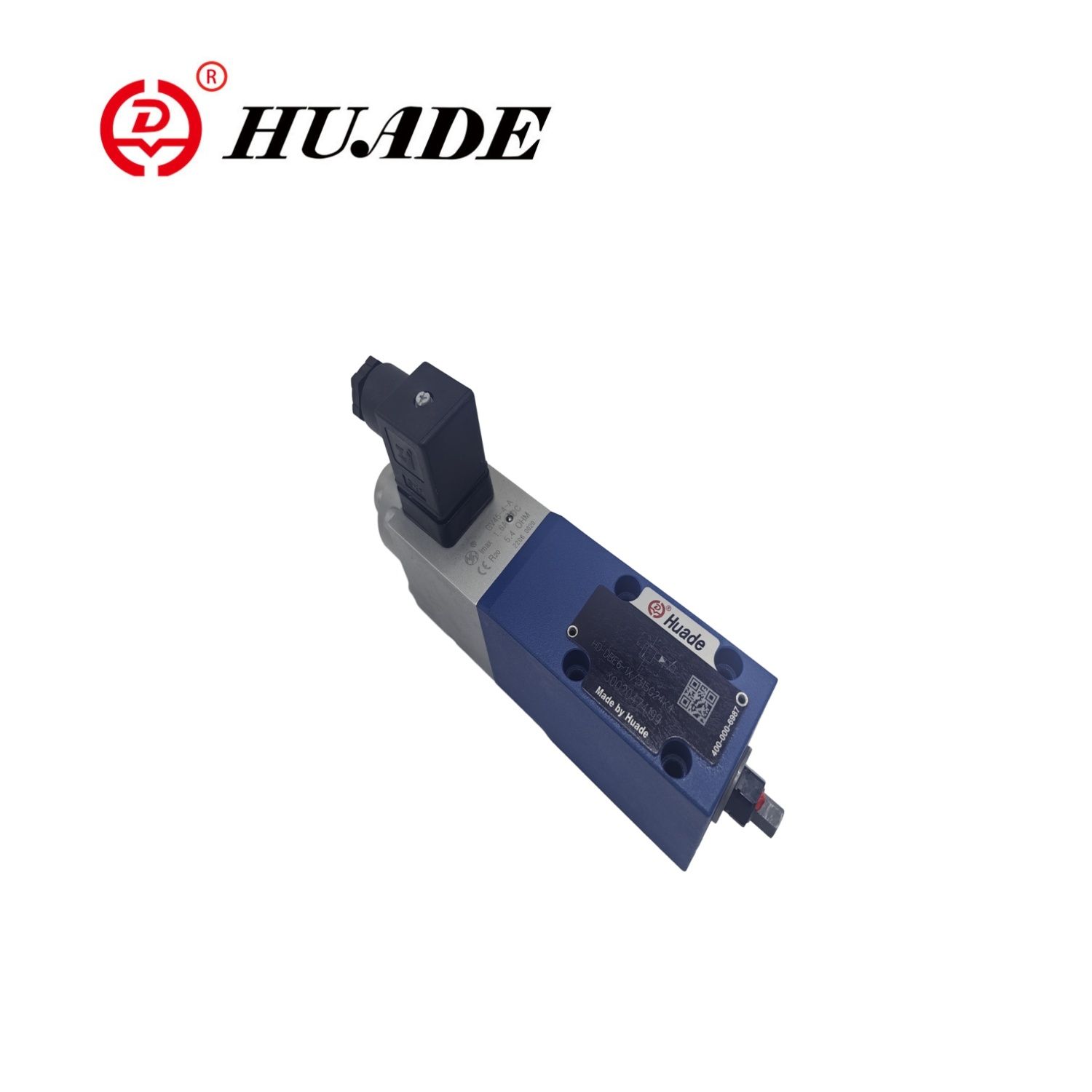

Прапарцыйны клапан ZDBE-1X кіруе становішчам шпулькі клапана праз прапарцыянальны электрамагніт, дасягнуўшы тым самым стэплес-рэгулявання ціску сістэмы. Прапарцыйны Valve ZDBE-1X адпавядае патрабаванням CE, адпавядае міжнародным стандартам і сумяшчальны з прадуктамі Rexroth.
| Агульны | ||
| Устаноўка | неабавязковы | |
| Дыяпазон тэмпературы захоўвання (℃) | -20 да +80 | |
| Дыяпазон тэмператур навакольнага асяроддзя | DBE і ZDBE (℃) | -20 да+70 |
| Dbee і zdbee (℃) | -20 да +50 | |
| Вага | DBE і ZDBE (кг) | 2.4 |
| DBEE і ZDBEE (кг) | 2.5 | |
| Гідраўлічны (вымяраецца пры ʋ = 46 мм2/с і t = 40 ° С ± 5 ℃ | ||
| Макс. працоўны ціск | Парты P: P1-P2: A1-A2: MPA B1-B2 | 31.5 |
| Порт T MPA | 5 | |
| Макс. Устойлівы ціск | Стадыя ціску 5 МПа | 5 |
| Этап ціску 10 МПа | 10 | |
| Этап ціску 20 МПа | 20 | |
| Этап ціску 31,5 МПа | 31.5 | |
| Мін. Устойлівы ціск пры значэнні сігналу 0 МПа | Глядзіце характэрныя крывыя | |
| Зваротны порт ціску А; З вонкавым пілотным сцёкам алею (Y) | асобна і пры нулявым ціску на рэзервуар | |
| Пілотны паток алею L/Min | 0,6O1.2 | |
| Макс. паток л/мін | 30 | |
| Ціск вадкасць | Мінеральнае алей (HL, HLP) да DIN 51 524 | |
| Дыяпазон тэмпературнай вадкасці ціску | -20to+80 | |
| Дыяпазон глейкасці mm2/s | 15 да 380 | |
| Электрычны | 24V DC | |
| Min.Control Current (MA) | 100 | |
| Max.Control Current MA | 1600 | |
| Супраціў электрамагнітнай шпулькі | Значэнне халоднага пры 20 ° С (ω) | 0.54 |
| Max.warm Значэнне (ω) | 7.8 | |
| Падатак | 100 | |
| Электрычныя злучэнні | Dbe і zdbe | З кампанентным штэкерам да Din EN 175 301 ~ 803 |
| Раз'ём убудоў да DIN EN 175 301-803 | ||
| Dbee і zdbee | З кампанентным штэпсельным наборам DLN 43 563-AM6-3 | |
| Раз'ём убудовы TOE TOE DIN 43 563-BF6-3 | ||
| Абарона клапана да DIN 40 050 | IP 65 | |
| Кантроль электронікі для DBEE і ZDBEE | Інтэграваны ў клапан | |
| Для DBE і ZDBE | ||
| Узмацняльнік у аналагам фармату Eurocard | HD-VT-VSPA1-1-1X/ | |
Асаблівасці:
▶ клапан для абмежавання ціску ў сістэме
▶ Прыводзіцца з дапамогай прапарцыянальных электрамагнітаў
▶ Для мантажу падпласці альбо дызайну пласціны сэндвіча
▶ клапан і кантроль электронікі з адной крыніцы
Прыкладанне:
Прапарцыйны клапан з рэльефным клапанам ZDBE-1X шырока выкарыстоўваецца ў розных гідраўлічных сістэмах, якія патрабуюць дакладнага кантролю ціску, такіх як будаўнічая тэхніка, металургічнае абсталяванне, суднабудаванне і іншыя палі.
Прапорцыйныя клапаны для зняцця ціску, тыпы HD-ZDBE дзейнічаюць пры дапамозе прапарцыянальнага электрамагніта. Гэтыя клапаны выкарыстоўваюцца для абмежавання ціску ў сістэме. З дапамогай гэтых клапанаў можна стэплес, наладзіць ціск сістэмы, які павінен быць абмежаваны ў адносінах да значэння электрычнай каманды.
Гэтыя клапаны ў асноўным складаюцца з прапарцыянальнага электрамагніта (1), корпуса (2), картрыджа з клапанам (3), шпулькі (4) і пілотнага папэта (8). Прапорцыйны электрамагнітны электрамагніт пераўтварае электрычны ток прапарцыйна ў механічную сілу. Павелічэнне току выклікае адпаведны рост электрамагнітнай сілы. Камера электрамагнітнай арматуры запоўнена гідраўлічнай вадкасцю і збалансавана ціскам. Настройка ціску ў сістэме ажыццяўляецца з дапамогай прапарцыянальных электрамагніт (1) у адносінах да значэння каманды. Ціск, які ўзнікае з сістэмы ў порце P, дзейнічае з правага боку шпулькі (4). У той жа час сістэмны ціск дзейнічае праз лінію кіравання (6), якая абсталявана адтулінай (5) на вясновай загружанай баку шпулькі (4). З дапамогай далейшага руху (7) сістэмны ціск дзейнічае на пілотнага папэта (8) супраць сілы прапарцыянальнага электрамагніта (1). Пасля таго, як ціск сістэмы дасягнуў папярэдняга набору, пілотны папэт (8) падняўся са свайго месца. У залежнасці ад мадэлі, пілотнае алей зараз можа выцякаць вонкава праз порт A (Y) або ўнутрана ў рэзервуар, гэта аказвае ўплыў на абмежаванне ціску на спружыннай баку шпулькі (4). Калі ціск сістэмы працягвае крыху расці, то больш высокі ціск на правай баку шпулькі штурхае шпульку налева ў кантрольнае становішча P да Т. З мінімальнага кантрольнага току -у адпаведнасці з значэннем каманды нуля -мінімальны ўстойлівы ціск будзе ўсталяваны.

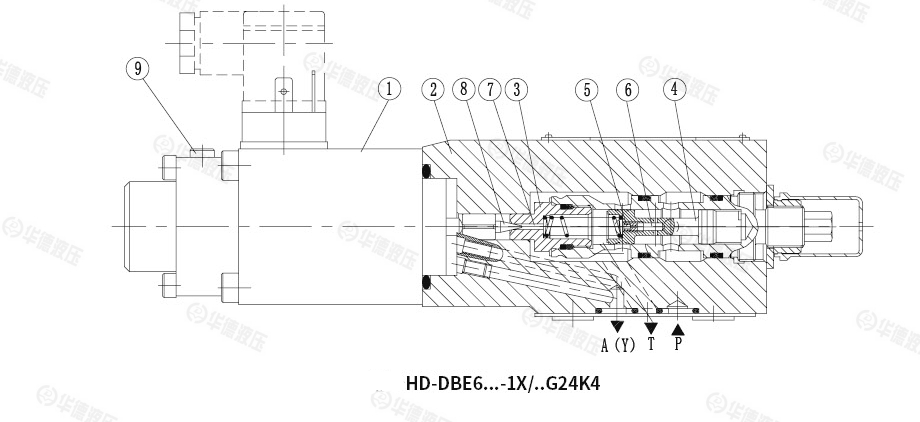

Структура прапарцыянальнага клапана дапамогі ціску ZDBE-1X

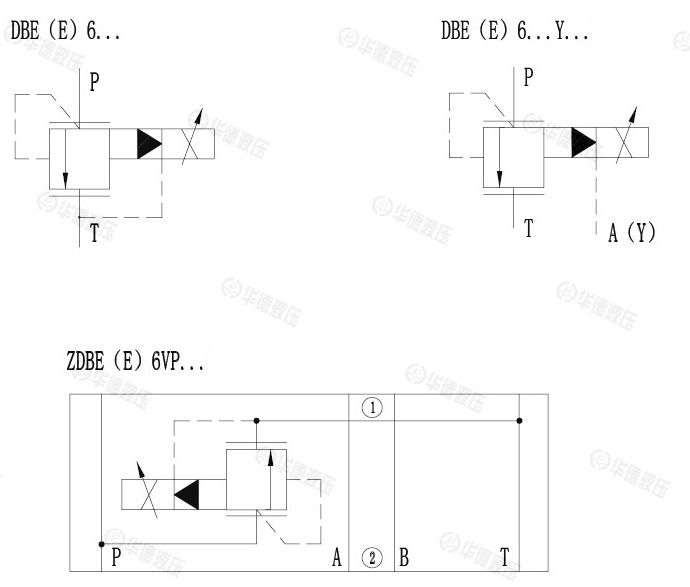

Сімвал прапарцыянальнага клапана дапамогі ціску ZDBE-1X
