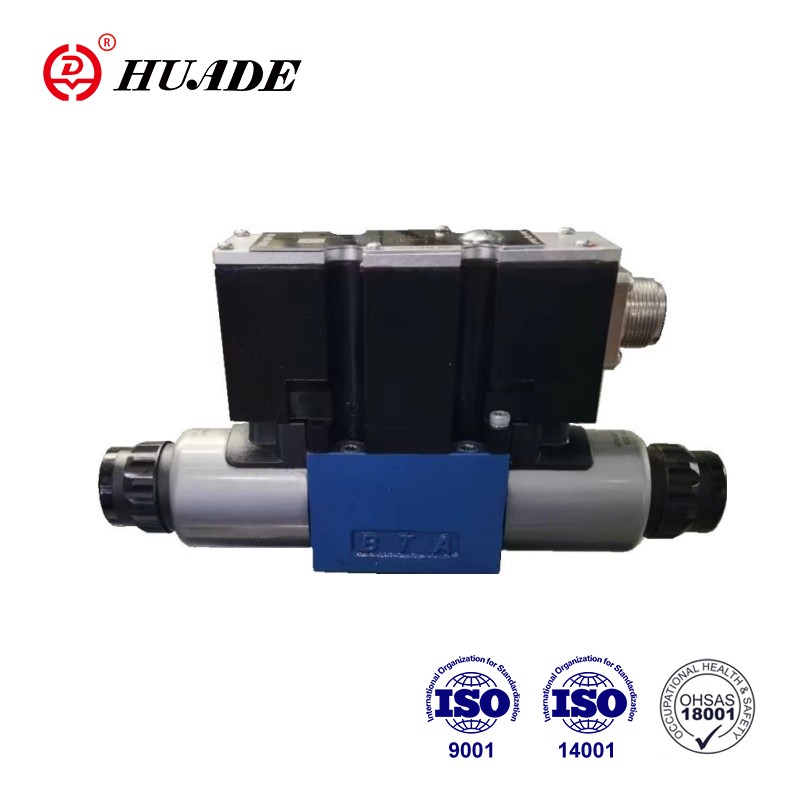

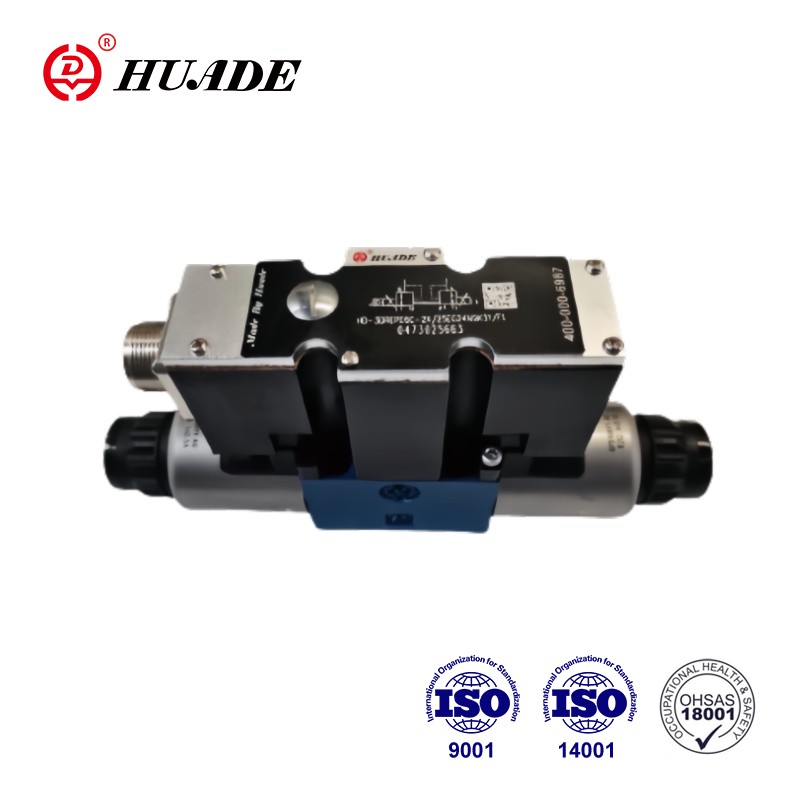

У параўнанні з прапарцыйным памяншэннем ціску клапана 3DREPE6-2X, прапорцыйны ціск, які зніжае клапан, клапан 3DREPE6E-2X мае падобны выгляд і прынцып, але розніца ў тым, што ён мае ўбудаваны ўзмацняльнік і інтэрфейс A1. Саленоіды кантралююцца неабавязкова з дапамогай інтэграванай кантрольнай электронікі. 3DREPE6E-2X і Rexroth Huade выкарыстоўваюць аднолькавыя стандарты якасці. Прадукцыйнасць можа адпавядаць Rexroth.
| Гідраўлічны | |||
| Тып клапана | HD-3DREP | HD-3DREPE | |
| Працоўны дыяпазон ціску MPA | Порт P | 2 да 10 для стадыі ціску 1.6 | |
| 3 да 10 для стадыі ціску 2.5 | |||
| 5 да 10 для стадыі ціску 4.5 | |||
| Порт т | 0 да 3 | ||
| Max.flow l/min | 15 (△ P = 5MPA) | ||
| Фільтр тонкасці (мкМ) | ≤20 (пажадана ≤10) | ||
| Гістэрэз (%) | ≤5 | ||
| Дакладнасць паўтаральнасці (%) | ≤1 | ||
| Адчувальнасць адказу (%) | ≤0,5 | ||
| Ціск вадкасць | Мінеральнае алей альбо эфір фасфатаў | ||
| Дыяпазон глейкасці мм2/s | 20 ~ 380 | ||
| Дыяпазон тэмпературы вадкасці ціску (℃) | -20 ~+80 | ||
| Вага (кг) | 2 | 2.2 | |
| Электрычны | |||
| Электрычныя дадзеныя, электрамагнітны | |||
| Тып клапана | HD-3DREP | HD-3DREPE | |
| Тып напружання | DC | DC | |
| Намінальнае напружанне (v) | 24 | ||
| Max.current (A) | 1.5 | 2.5 | |
| Супраціў электрамагнітнай шпулькі (ω) | Значэнне халоднага пры 20 ℃ | 4.8 | 2 |
| Значэнне максімуму | 7.2 | 3 | |
| Пошліна (%) | 100 | ||
| Тэмпература шпулькі ℃ | да 150 | ||
| Абарона | IP65 | ||
| Электрычная, кантрольная электроніка | |||
| Узмацняльнік | HD-VT-VSPA2-50-1X/T1 (з часам 1RAMP) | Убудаваная электроніка кіравання | |
| HD-VT-VSPA2-50-1X/T5 (з 5 разоў на пандусе) | |||
| Напружанне харчавання | Намінальнае напружанне VDC | 24 | |
| Ніжняе абмежаванне значэння v | 19 | ||
| Верхняе абмежаванне значэння v | 35 | ||
| бягучае спажыванне | Imax a | 1.8 | |
| Імпульсны ток a | 4 | ||
Асаблівасці:
▶ Непасрэдна кантраляваныя прапарцыйныя клапаны для кіравання ціскам і кірункам патоку
▶ прыводзіцца з дапамогай прапарцыянальных электрамагніт
▶ Ручная перавышэнне, неабавязкова
▶ Спуска з цэнтрам вясной
▶ Увядзіце HD-3DREPE з інтэграванай электронікай, інтэрфейс A1
▶ Электроніка знешняга кіравання для тыпу HD-3DREP:
▶ Аналагавы ўзмацняльнік Тып HD-VT-VSPA2-50-1X/... у фармаце EUROCARD
▶ Лічбавы ўзмацняльнік тып HD-VT-VSPD-1-1X/. .. у фармат Eurocard
▶ Электрычны ўзмацняльнік тып HD-VT-11118 модульнай канструкцыі
▶ клапан і прапарцыйная электроніка кіравання з адной крыніцы
Прыкладанне:
Прапорцыйнае зніжэнне ціску, які зніжае ціск 3DREP6E-2X, шырока выкарыстоўваецца ў аўтаматычным кантролі над гідраўлічнымі сістэмамі ў розных галінах, такіх як станка, лёгкая прамысловасць, металургія і гэтак далей.
Трохбаковы ціск, які зніжае ціск, тып 3DREP6-2X ... непасрэдна прыводзіцца ў дзеянне прапарцыянальнымі электрамагнітамі. Яны пераўтвараюць электрычны ўваходны сігнал у прапарцыйны выходны сігнал ціску. Прапорцыйныя электрамагніты ўяўляюць сабой кіраваныя мокрыя электрамагнітныя ўстаноўкі з цэнтральнай ніткай і здымная шпулька. Саленоіды кантралююцца неабавязкова з дапамогай знешняга кіравання электронікай (тып 3DREP-2X) альбо з дапамогай інтэграванай электронікі кіравання (тып 3DREPE-2X).
Клапан у асноўным складаецца з: электрамагніт (5 і 6), корпуса (1), кантрольнай шпулькі (2) з вымяральнымі шпулькамі ціску (3 і 4) і дадатковай інтэграванай электронікай клапана (7).
З электрамагнітамі (5 і 6), дэфармаванай кантрольнай шпулькай (2), утрымліваецца ў цэнтры з дапамогай сціску спружын. Кантрольная шпуля (2) непасрэдна прыводзіцца ў дзеянне, калі адзін з электрамагнітаў пад напругай.
Нап. Пры энергіі электрамагнітнай (5): вымяральная шпуля ціску (3) і кантрольная шпулька (2) Перайдзіце направа ў прапорцыі да электрычнага ўваходнага сігналу. Падключэнне ад P да B і A да T ажыццяўляецца праз адтулістыя перасекі з прагрэсавальнымі характарыстыкамі патоку.
Дэрэнергія электрамагнітнага (5): кантрольная шпуля (2) вяртаецца ў сваё цэнтральнае становішча пры сціску спружын. У сярэднім становішчы адчыняюцца злучэнні A і B да T, таму вадкасць ціску можа свабодна паступаць да рэзервуара. Неабавязковая перавышэнне рукі (9 ці 10) дазваляе перамясціць кантрольную шпульку (2), не падсілкоўваючы электрамагніт.
Функцыя гэтай версіі двух пазіцый клапана ў асноўным такая ж, як у клапане з 3 становішчам пераключэння.
Аднак два пазіцыі клапанаў абсталяваны толькі электрамагнітам 5, альбо 6. Заключэнне (11) усталёўваецца замест другога электрамагніта
Сімвалы прапарцыйнага прапарцыянальнага ціску, які зніжае клапан 3DREP6E-2X
Выкарыстоўваецца ў спалучэнні з іншымі прапарцыйнымі клапанамі
Пакет камбінаванага клапана
