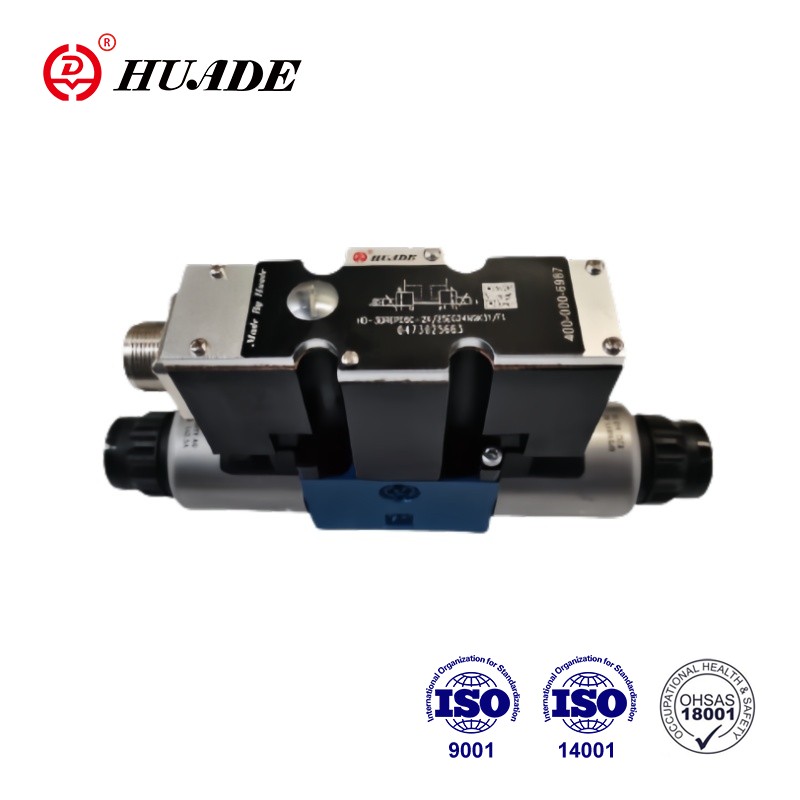

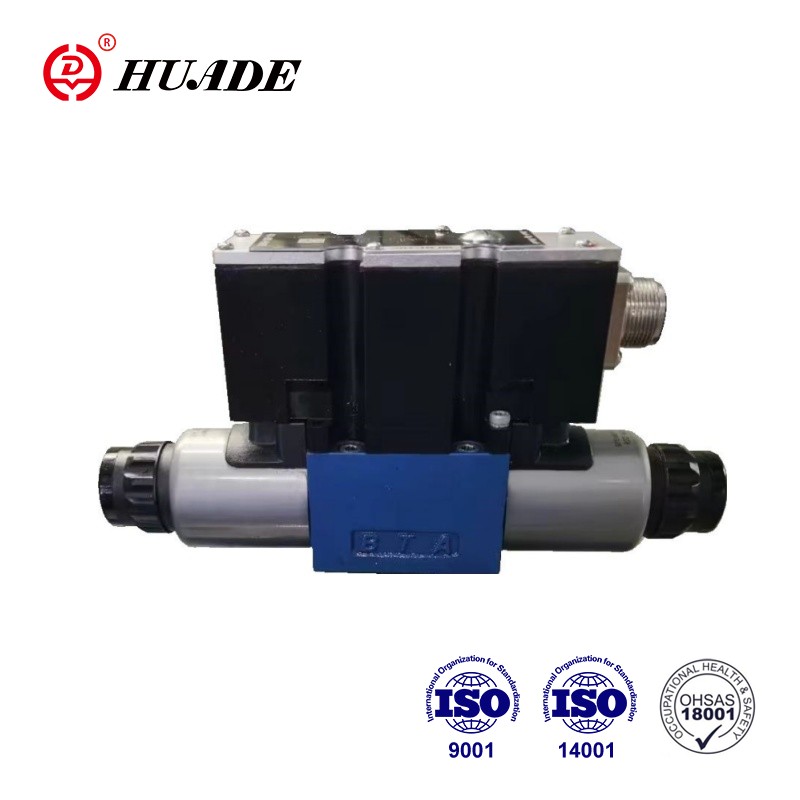

3-хадавой рэдукцыйны клапан тыпу 3DREP6-2X...прыводзіцца ў дзеянне непасрэдна прапарцыйнымі саленоідамі. Яны пераўтвараюць электрычны ўваходны сігнал у прапарцыйны выхадны сігнал ціску. Прапарцыйныя саленоіды ўяўляюць сабой саленоіды пастаяннага току з вільготным штыфтам з цэнтральнай разьбой і здымнай шпулькай. Электрамагніты кіруюцца дадаткова з дапамогай знешняй электронікі кіравання (тыпу 3DREP-2X) або інтэграванай электронікі кіравання (тыпу 3DREPE-2X).
| Гідраўлічны | |||
| Клапанны тып | HD-3DREP | HD-3DREPE | |
| Дыяпазон працоўных ціскаў МПа | Порт П | Ад 2 да 10 для ступені ціску 1,6 | |
| Ад 3 да 10 для ступені ціску 2,5 | |||
| Ад 5 да 10 для ступені ціску 4,5 | |||
| Порт Т | 0 да 3 | ||
| Максімальны паток л/мін | 15 (△p=5 МПа) | ||
| Тонкасць фільтра (мкм) | ≤20 (пажадана ≤10) | ||
| Гістэрэзіс (%) | ≤5 | ||
| Дакладнасць паўтаральнасці (%) | ≤1 | ||
| Адчувальнасць адказу (%) | ≤0,5 | ||
| Напорная вадкасць | Мінеральны алей, або фасфатны эфір | ||
| Дыяпазон глейкасці мм2/с | 20 ~ 380 | ||
| Дыяпазон тэмператур вадкасці пад ціскам (℃) | -20~+80 | ||
| Вага (кг) | 2 | 2.2 | |
| Электрычныя | |||
| Электрычныя дадзеныя, саленоід | |||
| Клапанны тып | HD-3DREP | HD-3DREPE | |
| Тып напружання | DC | DC | |
| Намінальнае напружанне (В) | 24 | ||
| Максімальны ток (А) | 1.5 | 2.5 | |
| Супраціў шпулькі саленоіда (Ω) | Халоднае значэнне пры 20 ℃ | 4.8 | 2 |
| Макс. цёплае значэнне | 7.2 | 3 | |
| Пошліна (%) | 100 | ||
| Тэмпература змеявіка ℃ | да 150 | ||
| Ахова | IP65 | ||
| Электрыка, кіруючая электроніка | |||
| Узмацняльнік | HD-VT-VSPA2-50-1X/T1 (з 1 часам нарастання) | інтэграваная электроніка кіравання | |
| HD-VT-VSPA2-50-1X/T5 (з 5 часамі нарастання) | |||
| Напружанне харчавання | Намінальнае напружанне VDC | 24 | |
| Ніжняе гранічнае значэнне V | 19 | ||
| Верхняе гранічнае значэнне V | 35 | ||
| спажыванне току | Імакс А | 1.8 | |
| Імпульсны ток А | 4 | ||
Асаблівасці:
▶ Прапарцыйныя клапаны з прамым кіраваннем для кантролю ціску і напрамку патоку
▶Прыводзіцца ў дзеянне праз прапарцыйныя саленоіды з цэнтральнай разьбой і здымнай шпулькай
▶Ручная адмена, неабавязкова
▶Шпуля кіравання з цэнтрам спружыны
▶Тып HD-3DREPE з убудаванай электронікай, інтэрфейс A1
▶Знешняя электроніка кіравання для тыпу HD-3DREP:
▶Аналагавы ўзмацняльнік тыпу HD-VT-VSPA2-50-1X/...у фармаце Eurocard
▶Лічбавы ўзмацняльнік тыпу HD-VT-VSPD-1-1X/. ..у фармаце Eurocard
▶Электрычны ўзмацняльнік тыпу HD-VT-11118 модульнай канструкцыі
▶ Электроніка клапанаў і прапарцыйнага кіравання з адной крыніцы
Ужыванне:
Прапарцыйны рэдукцыйны клапан 3DREP6-2X шырока выкарыстоўваецца ў аўтаматычным кіраванні гідраўлічнымі сістэмамі ў розных галінах прамысловасці, такіх як станкабудаванне, лёгкая прамысловасць, металургія і гэтак далей.
Клапан у асноўным складаецца з: саленоідаў (5 і 6), корпуса (1), золотника кіравання (2) з золотниками вымярэння ціску (3 і 4) і дадатковай убудаванай электронікі клапана (7).
Калі саленоіды (5 і 6) абясточаны, золотник кіравання (2) утрымліваецца ў цэнтральным становішчы спружынамі сціску. Золотнік кіравання (2) непасрэдна прыводзіцца ў дзеянне, калі адзін з саленоідаў знаходзіцца пад напругай.
напрыклад уключыўшы электрамагніт (5): золотник вымярэння ціску (3) і золотник кіравання (2) рухаюцца направа прапарцыйна ўваходнаму электрычнаму сігналу. Злучэнне ад P да B і A да T ажыццяўляецца праз папярочныя перасекі ў форме адтуліны з прагрэсіўнымі характарыстыкамі патоку.
Абясточванне электрамагніта (5): золотник кіравання (2) вяртаецца ў цэнтральнае становішча пры дапамозе спружын сціску. У сярэднім становішчы злучэнні A і B да T адкрыты, таму вадкасць пад ціскам можа свабодна цячы ў бак. Дадатковая ручка (9 або 10) дазваляе перамяшчаць катушку кіравання (2) без уключэння электрамагніта.
Функцыя гэтай версіі 2-пазіцыйнага клапана ў асноўным такая ж, як і ў клапана з 3-пазіцыйным пераключэннем.
Аднак 2-пазіцыйныя клапаны абсталяваны толькі электрамагнітам 5 або 6. Заглушка (11) усталёўваецца замест другога электрамагніта
Сімвалы прапарцыйнага рэдукцыйнага клапана 3DREP6-2X
