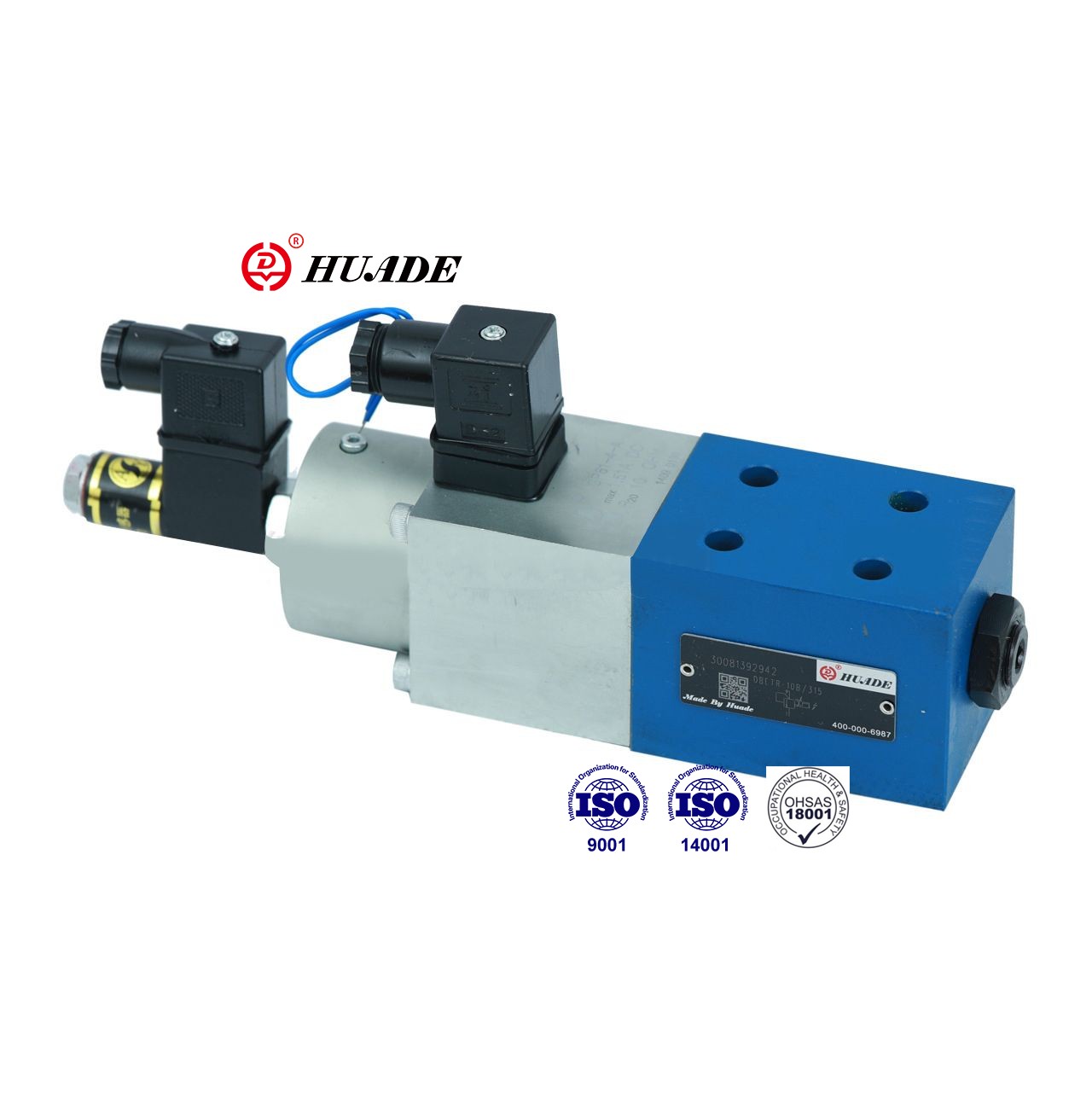

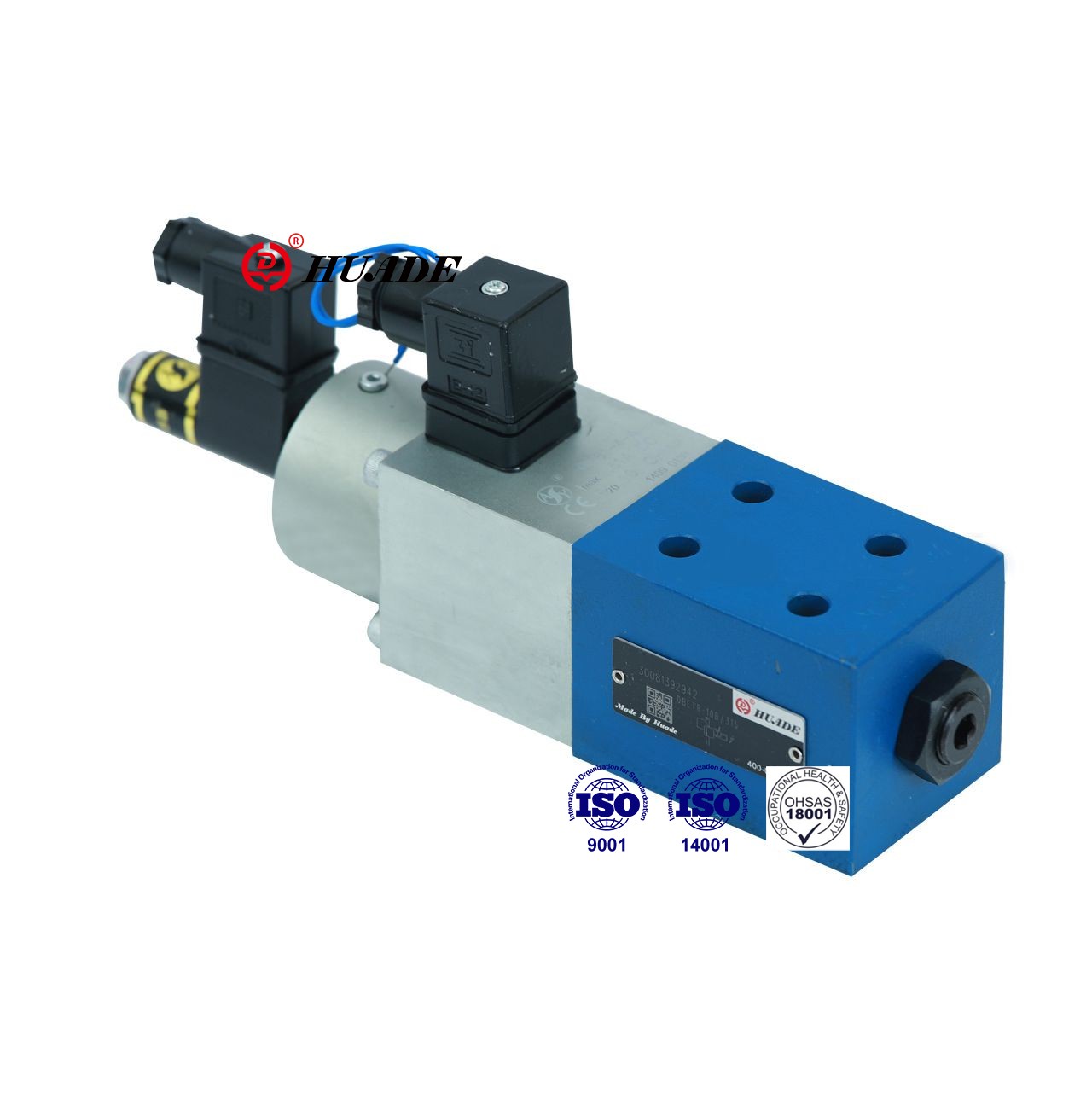

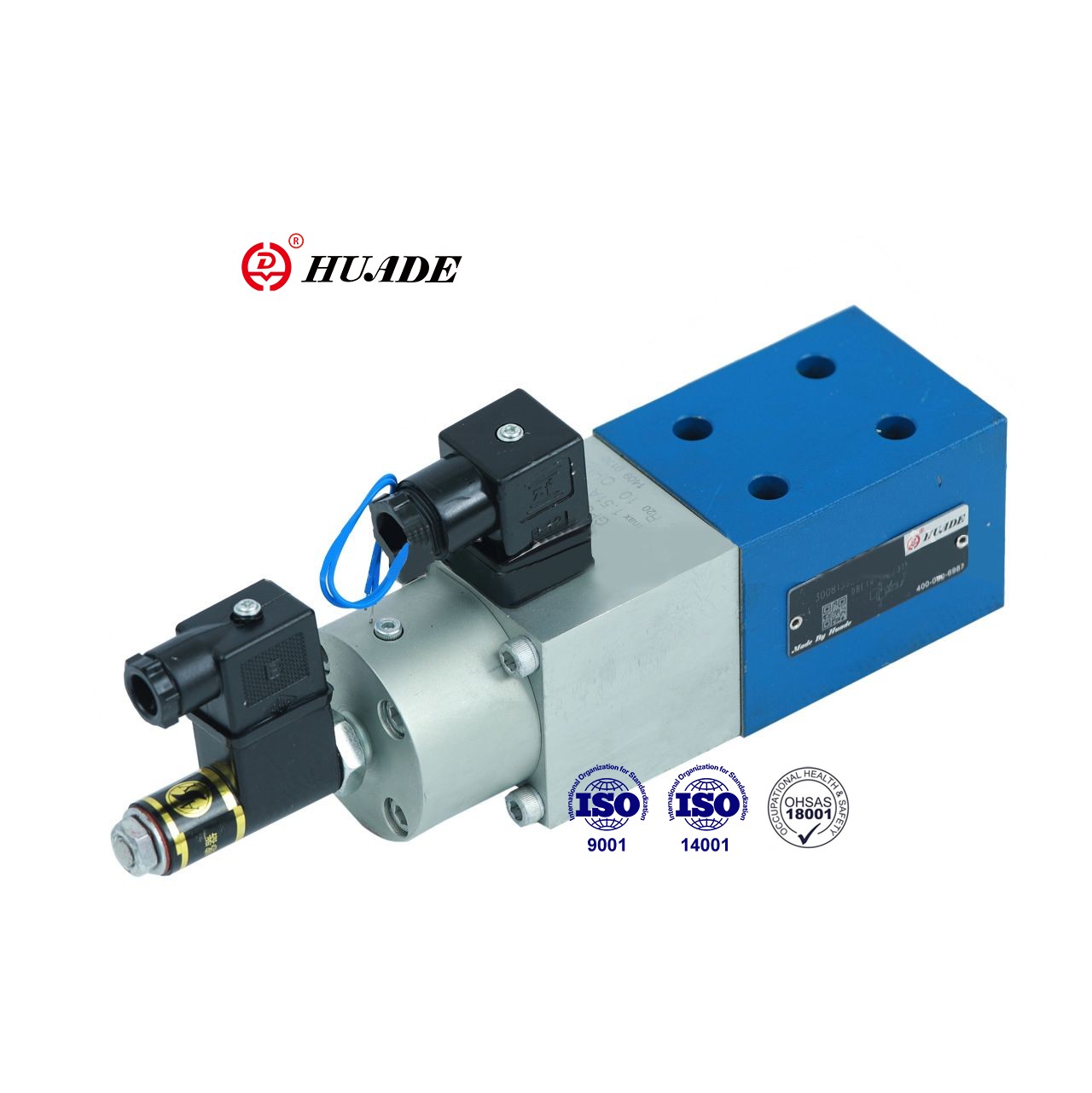

Гэты прапарцыйны ахоўны клапан DBETR рэгулюе ціск прапарцыйна значэнню электрычнай каманды. Клапан DBTR шырока выкарыстоўваецца ў закрытых сістэмах з дыстанцыйным кіраваннем ціскам у сістэме. Клапаны Huade DBETR выкарыстоўваюць тыя ж стандарты, што і прадукты Rexroth. Гэты прапарцыянальны клапан ціску DBETR можа замяніць прадукты той жа серыі, і кошт адносна даступны.
| Гідраўлічны | |||
| Макс. наладжвальны ціск (Мпа) | Ступень ціску 2,5 Мпа | 2.5 | |
| Ступень ціску 8,0 Мпа | 8 | ||
| Стадыя ціску 18,0 Мпа | 18 | ||
| Стадыя ціску 31,5 Мпа | 31.5 | ||
| Мін. наладжвальны ціск (МПа) | (гл. характэрныя крывыя) | ||
| Максімальны працоўны ціск (МПа) | порт T (з рэгуляваннем ціску) | 0.2 | |
| порт T (без рэгулявання ціску) | 10 | ||
| порт П | 31.5 | ||
| Максімальны паток (л/мін) | Ступень ціску 25 | 10 | |
| Ступень ціску 80 | 3 | ||
| Ступень ціску 180 | 3 | ||
| Ступень ціску 315 | 2 | ||
| Ступень забруджвання (мкм) | ≤20 (рэкамендацыя 10) | ||
| Гістэрэзіс (%) | < 1 з макс. наладжвальны ціск | ||
| Паўтараемасць (%) | < 0,5 ад максімальнага ўсталяванага ціску | ||
| Лінейнасць (%) | 180; Ступень ціску ад 3 да 18 Мпа | ≤ 1,5 ад максімальнага наладжвальнага ціску | |
| 315; Ступень ціску ад 6 да 31,5 МПа | |||
| Тыповая ваганне (%) | Клапан | ± 3 ад макс. наладжвальны ціск | |
| Электрычнае кіраванне | <0,5 | ||
| Ступеністы адказ ад 0 да 100% (мс) | Час водгуку (Pmin-Pmax) | Час водгуку (Pmax-Pmin) | |
| Ступень ціску 2,5 і 18 МПа ад 0 да 100 | 100 | 50 | |
| Стадыя ціску 31,5 МПа ад 0 да 100 | 150 | 100 | |
| Напорная вадкасць | Мінеральны алей (для ўшчыльнення NBR), складаны фасфатны эфір (для ўшчыльнення FPM) | ||
| Дыяпазон глейкасці (мм2/с) | 2,8 да 380 | ||
| Дыяпазон тэмператур вадкасці пад ціскам (°C) | -20 да +70 | ||
| Месца ўстаноўкі | неабавязковы | ||
| Вага (кг) | 4 | ||
| Электрычныя | ||||
| Узмацняльнік звязаны | ВТ-5003С30 | |||
| Напружанне харчавання | DC | |||
| Супраціў шпулькі (Ω) | Халоднае значэнне пры 20 °C | 10 | ||
| Макс. цёплае значэнне | 13.9 | |||
| (Працоўны стан) Дзяжурны | Бесперапынны | |||
| Тэмпература вадкасці пад ціскам (°C) | +50 | |||
| Ўзмацняльнік напругі | ездзіць цалкам | 24±10% | ||
| камутуюцца тры электрычныя крыніцы | 24-35 | |||
| Макс. спажываная магутнасць (ВА) | 50 | |||
| Супраціў шпулькі пры 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Індуктыўнасць (пераўтваральнік) (мГн) | 6 да 8 | |||
| Частата асцылятара (пераўтваральнік) (кГц) | 2.5 | |||
| Абарона па DIN 40 050 | IP65 | |||
Асаблівасці:
▶Нізкі гістэрэзіс
▶ Добрая паўтаральнасць,
▶Электрычны кантроль становішча папярэдняга нацяжэння спружыны з замкнёным контурам
▶Прапарцыйнае электрамагнітнае кіраванне з індуктыўным датчыкам становішча (збалансаваны па ціску)
▶Клапан і электроннае кіраванне з адной крыніцы
Ужыванне:
Прапарцыйны ахоўны клапан DBETR шырока выкарыстоўваецца ў розных галінах, такіх як лёгкая прамысловасць, станкабудаванне, металургія і г.д.
Клапан у асноўным складаецца з корпуса (1), прапарцыйнага саленоіда (2) з індуктыўным пазіцыйным пераўтваральнікам (3), сядла клапана (4) і талеркі клапана (5)
Ціск усталёўваецца шляхам рэгулявання каманднага значэння патэнцыяметра (ад 0 да 9 В). Рэгуляванне значэння каманды выклікае нацяжэнне спружыны сціску з дапамогай электроннага кіравання і прапарцыйнага саленоіда (2). Нацяжэнне спружыны сціску (6), гэта значыць становішча пласціны спружыны (7), вызначаецца індуктыўным пазіцыйным пераўтваральнікам (3). Любыя адхіленні ад значэння каманды карэктуюцца замкнёным контурам пазіцыйнага кіравання.
Выкарыстанне гэтага прынцыпу выключае эфект трэння саленоіда.
Перавагі:
- Нізкі гістэрэзіс
- Добрая паўтаральнасць
Сімвалы прапарцыйнага ахоўнага клапана DBETR
