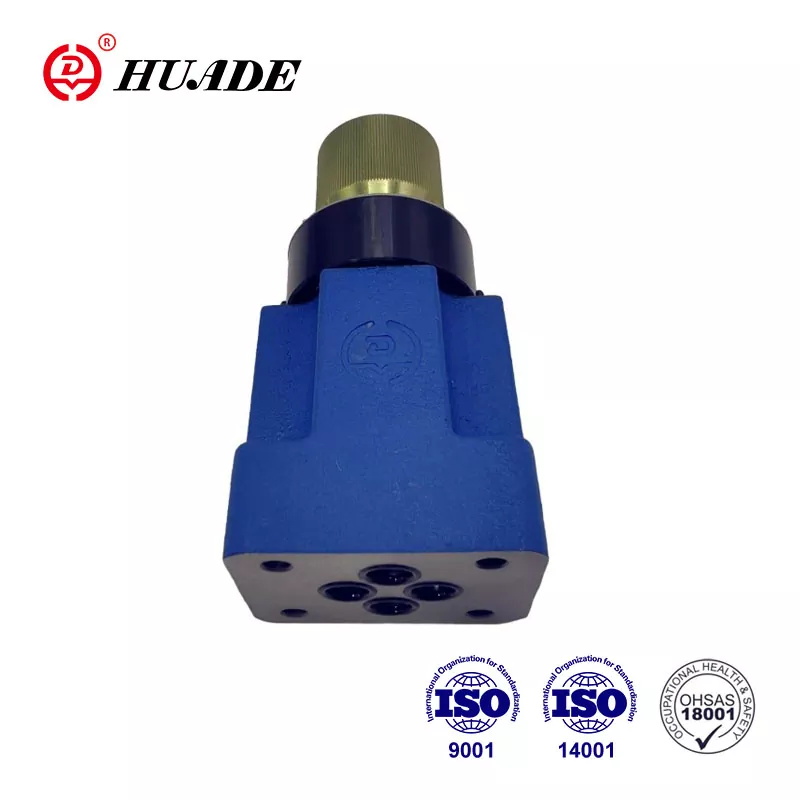

2 -х спосабаў гідраўлічнага клапана кіравання патокам з'яўляецца найважнейшым кампанентам у гідраўлічных сістэмах, які кіруе тым, як хутка рухаецца вадкасць праз ланцуг. Падумайце пра гэта як пра вадзяны кран - вы можаце павярнуць яго, каб кантраляваць, колькі вады выцякае. У гідраўлічных сістэмах гэтыя клапаны кантралююць хуткасць такіх машын, як экскаватары, машыны для ліцця ін'екцый і фабрычнае абсталяванне.

Навошта кантроль патоку мае значэнне ў гідраўлічных сістэмах

У любой гідраўлічнай сістэме неабходныя тры рэчы:

• Ціск- вызначае, колькі сілы ці магутнасці вы атрымліваеце
• Напрамак- кіруе, у які шлях рухаецца
• Цячы- кіруе, як хутка рухаюцца справы

Як працуе двухбаковы гідраўлічны клапан кіравання патокам?

Асноўныя часткі клапана

Кожны два спосабы гідраўлічнага клапана кіравання патокам мае гэтыя асноўныя часткі:

• Корпус клапана- Знешняя абалонка, якая падключаецца да вашых гідраўлічных ліній
• Адкрыццё дросельнай засланкі- невялікі прабел, які вадкасць праходзіць праз
• Элемент кіравання- Перамяшчаецца, каб зрабіць разрыў большым ці меншым
• Механізм рэгулявання- дазваляе кіраваць клапанам (ручнога ручкі або электрычнага сігналу)
• Спружына- дапамагае клапана вярнуцца ў сваё зыходнае становішча

Навука, якая стаіць за кантролем патоку

Калі гідраўлічная вадкасць цячэ праз невялікае адтуліну, яна стварае супраціў. Гэты прынцып кіравання гідраўлічнай хуткасцю - гэта тое, што прымушае гэтыя клапаны працаваць. Асноўная формула:

Гэта азначае:

• Большае адкрыццё = больш патоку = больш хуткая хуткасць
• Меншае адкрыццё = меншая паток = павольная хуткасць
• Больш высокі ціск = большы паток (калі адкрыццё застаецца ранейшым)

Для гідраўлічнага цыліндравага клапана гэтыя адносіны непасрэдна кантралююць, як хутка рухаецца поршань. У гідраўлічных сістэмах кіравання рухавіком ён вызначае хуткасць кручэння.

Якія тыпы двухбаковых гідраўлічных клапанаў кіравання патокам?

1. Простыя клапаны дросельнай засланкі (некампенсаваны)

Гэта самы асноўны тып. Яны працуюць як ручны кран для вады:

Як яны працуюць:Вы ўручную наладзьце ручку, каб змяніць памер адкрыцця

Лепш за ўсё:Простыя прыкладанні, дзе дакладная хуткасць не крытычная

2. Клапаны кіравання патокам кампенсаваны ціскам

Яны значна разумнейшыя. Яны аўтаматычна рэгулююцца, каб захаваць пастаянную паток, нават калі змяняецца ціск.

Як яны працуюць:Спецыяльны механізм унутры захоўвае розніцу ціску праз пастаяннае адкрыццё дросельнай засланкі

Лепш за ўсё:Дакладныя машыны, аўтаматызаваныя вытворчыя лініі

3. Клапаны, якія кампенсуюць ціск і тэмпературу, кампенсаваны

Гэта самы прасунуты тып. Яны падладжваюцца як на змены ціску, так і для тэмпературы.

Як яны працуюць:Спецыяльныя матэрыялы ўнутры рэагуюць на змены тэмпературы і аўтаматычна рэгулююць клапан

Лепш за ўсё:Аэракасмічная, тэставае абсталяванне, крытычныя прыкладанні

Які спосаб кіравання вы павінны выбраць для вашага гідраўлічнага клапана кіравання патокам?

Ручны кантроль

Што гэта такое:Ручныя колы, ручкі ці шрубы, якія вы паварочваеце ўручную

Калі выкарыстоўваць:Простыя машыны, якім не патрэбны аўтаматычны кантроль

Прыклады:Асноўнае абсталяванне для крамы, ручныя прэсы

Электрычны кантроль

Электрамагнітныя клапаны (Уключэнне/выключэнне)

• Функцыя:Просты элемент кіравання ўключэннем/выключэннем, як выключальнік святла
• Добра для:Асноўныя аперацыі па запуску/прыпынку
• Абмежаванне:Немагчыма забяспечыць плаўнае кіраванне хуткасцю

Прапарцыйныя клапаны

• Функцыя:Плаўны кантроль на аснове электрычных сігналаў (0-10V або 4-20MA)
• Час адказу:50-80 Гц (дастаткова хутка для большасці прыкладанняў)
• Добра для:Ліццё ін'екцый, агульная аўтаматызацыя

Сервопрованныя клапаны

• Функцыя:Ультрапрадукцыйны кантроль з зваротнай сувяззю пазіцыі
• Час адказу:150-200 Гц (вельмі хутка)
• Добра для:Аэракасмічная, высокадакладная вытворчасць

Параўнанне прадукцыйнасці

Тып кіравання	Акуратнасць	Хуткасць	Каштаваць	Лепшым выкарыстаннем
Дапаможнік	Нізкі	Павольны	Нізкі	Простае абсталяванне
Электрамагніт	Нізкі	Пост	Нізкі	Уключэнне/выключэнне кіравання
Прапарцыйны	Сярэдні высокі	Сярэдні	Сярэдні	Агульная аўтаматызацыя
Сервоба	Вельмі высокі	Вельмі хутка	Высокі	Дакладныя прыкладанні

Усталяванне і дызайн сістэмы

Дзе павінен быць усталяваны двухбаковы клапан кіравання патокам?

Вы можаце ўсталяваць клапаны кіравання патокам трыма спосабамі:

Уваходны кантроль (метр)

• Кіруе алеем, які ідзе ў цыліндр
• Добра для станоўчых нагрузак (напрыклад, пад'ём)
• Рызыка: можа прывесці да кавітацыі, калі не распрацаваць належным чынам

Кантроль выхаду (метр)

• Кіраванне алеем, якое выходзіць з цыліндру
• Добра для адмоўных нагрузак (напрыклад, паніжэнне цяжкіх прадметаў)
• Забяспечвае лепшы кантроль, але больш высокі ціск

Абыход кіравання

• Адпраўляе дадатковую нафту назад у танк
• Менш эфектыўна, але прасцей
• Добра для прыкладанняў, якія патрабуюць зменнай хуткасці

Парады па дызайне для лепшага выканання

• Памер правільна:Выберыце клапаны, якія працуюць на 20-80% ад максімальнага адкрыцця
• Захоўвайце алей у чысціні:Выкарыстоўвайце правільную фільтрацыю (стандарт ISO 4406)
• Разгледзім тэмпературу:Пераканайцеся, што клапаны працуюць у вашым тэмпературным дыяпазоне
• План на тэхнічнае абслугоўванне:Пакіньце месца для рэгулявання і замены клапана

У рэальным свеце прыкладанні

Вытворчае абсталяванне

Машыны для ліцця ўмоўных

• Выкарыстоўвайце прапарцыйныя клапаны для дакладнага кантролю хуткасці
• Некалькі этапаў хуткасці для розных частак цыкла
• Эканоміць энергію і паляпшае якасць прадукцыі

Машынныя прынцыпы

• Хуткі падыход, павольны корм, хуткі зваротны цыкл
• Клапаны для аўтаматычнага пераключэння хуткасці
• Паляпшае аздабленне паверхні і тэрмін службы інструментаў

Мабільнае абсталяванне

Экскаватары і пагрузчыкі

• Абмен патокам паміж некалькімі функцыямі
• Сістэмы нагрузкі для эфектыўнасці
• Плаўны кантроль аператара

Краны і пад'ёмнае абсталяванне

• Клапаны для ўтрымання нагрузкі прадухіляюць паніжэнне некантралюемага
• Дакладны кантроль хуткасці для бяспекі
• Аварыйнае зніжэнне магчымасці

Аэракасмічная і абарона

• Лёгкія серва -клапаны
• Высокая надзейнасць у экстрэмальных умовах
• Дакладны кантроль для палётных паверхняў

Выбар правільнага клапана: пакрокавае кіраўніцтва

Лепшыя вытворцы і прадукты

Вядучыя брэнды

Bosch Rexroth

• 2FRM і 2FRE серыі
• Галіновы стандарт для дакладнасці
• Выдатная тэхнічная падтрымка

Паркер Ханіфін

• Серыя ColorFlow з каляровымі кольцамі налады
• Шырокі спектр памераў і варыянтаў
• Добрая даступнасць ва ўсім свеце

Гавань гідрат

• Клапаны серыі DSJ і SF
• Модульны дызайн для зручнай інтэграцыі
• Магчымасці высокага ціску

Ітон

• Клапаны картрыджаў (серыя SICV)
• Дызайн для эканоміі прасторы
• Шматфункцыянальныя магчымасці

Danfoss

• PVG прапарцыйныя групы клапана
• Прызначаны для мабільнага абсталявання
• Наладжвальныя рашэнні

На што звярнуць увагу пры куплі

• Тэхнічныя характарыстыкі адпавядаюць вашым патрэбам
• Добрая тэхнічная дакументацыя
• Мясцовае абслугоўванне і падтрымка
• Разумны час свінцу
• Канкурэнтаздольныя цэны
• Даказаная надзейнасць у вашай галіне

Будучыя тэндэнцыі ў тэхналогіі кантролю патоку

Разумныя клапаны і інтэграцыя IoT

Сучасныя клапаны становяцца разумнейшымі:

• Убудаваныя датчыкі для маніторынгу
• Магчымасці бесправадной сувязі
• Абвесткі прагнастычнага абслугоўвання
• Аддаленая рэгуляванне і маніторынг

Пашыраны матэрыялы

Новыя матэрыялы робяць клапаны:

• Больш устойлівы да зносу
• Лепш у экстрэмальных тэмпературах
• Больш працяглы
• Больш эфектыўны

Фокус энергаэфектыўнасці

Новыя канструкцыі засяроджваюцца на:

• Зніжэнне энергетычных адходаў
• Лепшае кіраванне цяплом
• Павышэнне рэйтынгаў эфектыўнасці
• Захаванне навакольнага асяроддзя

Агульныя праблемы і рашэнні

Праблема	Рашэнне
Хуткасць вар'іруецца ў залежнасці ад нагрузкі	Абнаўленне да клапана, які кампенсаваны ціск
Дрэнны час рэагавання	Праверце паветра ў сістэме, разгледзім сервоприна
Паляванне альбо ваганні клапана	Дадайце амартызацыю, праверце калянасць сістэмы
Празмернае выпрацоўка цяпла	Праверце памер клапана, разгледзім байпас кіравання
Супярэчлівыя паказчыкі	Палепшыце фільтрацыю алею, праверце зношаныя кампаненты

Абслугоўванне і ліквідацыя непаладак

Рэгулярныя задачы па тэхнічным абслугоўванні

• Праверце чысціню алею- Рэгулярна мяняйце фільтры
• Сачыце за працоўнай тэмпературай- Захоўвайце ў межах вытворцаў
• Праверце наяўнасць знешніх уцечак- Адрас неадкладна
• Часы тэставання рэагавання- Параўнайце з базавымі вымярэннямі
• Калібрацыя сігналаў кіравання- Забяспечыць дакладнасць з цягам часу

Папярэджанні, на якія трэба сачыць за

• Млявы адказ
• Супярэчлівыя хуткасці
• Незвычайныя шумы
• Знешняя ўцечка
• Празмерная спякота

Размовы аб выдатках

Першапачатковыя выдаткі

• Простыя клапаны дросельнай засланкі: $ 50- $ 200
• Прапарцыйныя клапаны: 300-1500 долараў
• Сервопрости: 1000 долараў-5000 долараў+

Доўгатэрміновыя выдаткі

• Эканомія энергаэфектыўнасці
• Зніжанае абслугоўванне
• Палепшаная якасць прадукцыі
• Меншы час прастою

Фактары рэнтабельнасці

• Паляпшэнне хуткасці вытворчасці
• Якаснае ўзгодненасць
• Эканомія энергіі
• Зніжэнне тэхнічнага абслугоўвання

Выснова

2 спосабу гідраўлічнага кіравання патокам неабходныя для кантролю хуткасці ў гідраўлічных сістэмах. Ключ заключаецца ў выбары правільнага тыпу для вашага прыкладання:

• Простыя клапаны дросельнай засланкіДля асноўных недарагіх прыкладанняў
• Клапаны, якія кампенсуюць ціскДля паслядоўнай прадукцыйнасці
• Сервопрованныя клапаныДля самых высокіх дакладных патрэбаў

Памятаеце, што клапан - гэта толькі адна частка вашай гідраўлічнай сістэмы. Поспех залежыць ад правільнага дызайну сістэмы, правільнага памеру, добрага абслугоўвання і выбару якасных кампанентаў ад аўтарытэтных вытворцаў.

Кошт выбару няправільнага: што адбываецца, калі вы памыліцеся

Выбар няправільнага клапана кіравання патокам можа прывесці да сур'ёзных праблем і дарагіх наступстваў:

Праблемы з прадукцыйнасцю:

• Супярэчлівыя хуткасці- Вашы машыны не будуць працаваць надзейна
• Прадукцыя дрэннай якасці- супярэчлівыя вытворчыя працэсы
• Рызыка бяспекі- Непрадказальнае паводзіны машын можа выклікаць няшчасныя выпадкі

Фінансавы ўплыў:

• Энергетычныя адходы- дрэнна падабраныя клапаны могуць павялічыць спажыванне электраэнергіі на 15-30%
• НАДЗЕМНА НЕБАРОННЕ ЗАМЕЧАННЯ- Няправільны памер клапана выклікае празмернае зношванне помпаў, цыліндраў і рухавікоў
• Затрымка вытворчасці- Ненадзейная гідраўлічная кантроль хуткасці прыводзіць да прастою і прапушчаных тэрмінаў
• Выдаткі на тэхнічнае абслугоўванне- Няправільныя клапаны патрабуюць больш частага абслугоўвання і замены

Праблемы па ўсёй сістэме:

• Назапашванне цяпла- Неэфектыўныя клапаны ствараюць залішняе цяпло, памяншаючы тэрмін службы нафты
• Пашкоджанне помпы- Няправільны кантроль патоку можа выклікаць кавітацыю помпы альбо перагрэў
• Няправільнасць гідраўлічнага цыліндравага клапана- Няправільныя памеры страты ўшчыльнення і выклікаюць унутраную ўцечку

Незалежна ад таго, што вы будуеце новую машыну ці мадэрнізацыя існуючай, разуменне гэтых асноў дапаможа вам зрабіць правільны выбар і атрымаць найлепшую прадукцыйнасць у вашай гідраўлічнай сістэме.

Дадатковыя рэсурсы

Для больш падрабязнай тэхнічнай інфармацыі пракансультуйцеся:

• Веб -сайты вытворцаў (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Гідраўлічныя сімвалы Стандарт
• Дапаможнікі па гідраўлічнай інжынерыі
• Мясцовыя гідраўлічныя дыстрыб'ютары для падтрымкі прыкладанняў

Гэта кіраўніцтва дае аснову для разумення 2 -х спосабаў гідраўлічных клапанаў кіравання патокам. Для канкрэтных прыкладанняў заўсёды пракансультуйцеся з гідраўлічнымі інжынерамі і выконвайце рэкамендацыі вытворцы.
