Калі-небудзь назіраў за працай смеццявоза і здзіўляўся:"Адкуль ён ведае, што трэба спачатку падняць кантэйнер, а потым ідэальна яго нахіліць?"Ці, магчыма, вы бачылі фабрычных робатаў, якія працуюць у ідэальнай паслядоўнасці, і думалі,«Што робіць іх такімі скаардынаванымі?»
Адказ можа вас здзівіць - часта гэта простая, але геніяльная прылада, якая называецца клапанам паслядоўнасці ціску. І да канца гэтага кіраўніцтва вы дакладна зразумееце, як гэтыя "механічныя мазгі" забяспечваюць бесперабойную працу нашага свету.

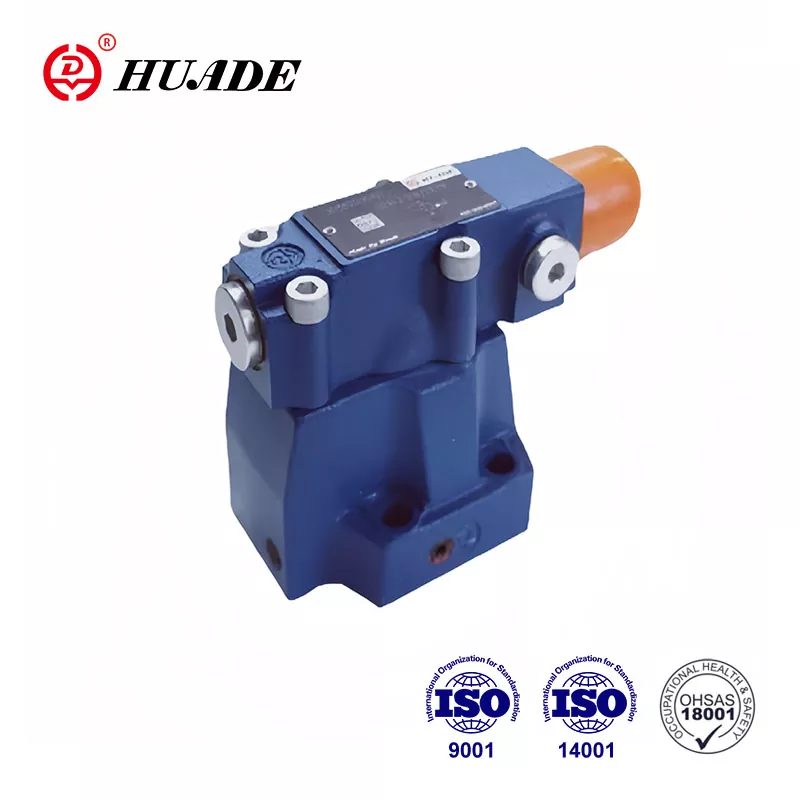

Што такое клапан паслядоўнасці ціску? (Просты адказ)
Клапан паслядоўнасці ціску (часткаклапан рэгулявання ціскусістэмы) падобна аразумны святлафор для гідраўлічных сістэм. Падобна таму, як святлафор кантралюе, калі машыны могуць рухацца, гэты клапан кантралюе, калі розныя часткі машыны могуць пачаць працаваць.
Вось ключавая ідэя:Ён застаецца закрытым (чырвонае святло), пакуль ціск не вырасце да пэўнага ўзроўню, затым адкрываецца (зялёнае святло), каб гідраўлічная вадкасць цякла да наступнага кампанента. Гэта стварае аўтаматычную паслядоўнасць без якіх-небудзь камп'ютараў або электрычных элементаў кіравання.
Хуткі прыклад:
Падумайце над тым, каб прыгатаваць бутэрброд з арахісавым маслам:
Крок 1:Рыхтуем хлеб (асноўнае дзеянне)
Пачакайце:Пераканайцеся, што хлеб правільна размешчаны
крок 2:Дадайце арахісавае масла (другаснае дзеянне)
Клапан паслядоўнасці ціску робіць тое ж самае для машын - ён гарантуе, што этап 1 цалкам завершаны перад пачаткам этапу 2.
Навошта вашым машынам патрэбныя клапаны паслядоўнасці ціску
Цікава, чаму мы не можам проста дазволіць, каб усё адбылося адразу? Вось чаму правільная паслядоўнасць мае значэнне:
Без кантролю паслядоўнасці ў вас быў бы хаос. Уявіце сабе, што трансмісія вашага аўтамабіля паспрабавала пераключыць перадачы, калі рухавік яшчэ запускаўся, або калі 3D-прынтар пачаў друкаваць яшчэ да таго, як ложак нагрэўся. Гэта менавіта тое, што адбываецца ў гідраўлічных сістэмах без належнай паслядоўнасці.
Дзелавое абгрунтаванне (чаму іх любяць інжынеры):
Не патрабуецца электрычнасць- Працуе ў выбуханебяспечных асяроддзях, дзе выходзіць з ладу электроніка
Куленепрабівальная надзейнасць- Менш дэталяў азначае менш адмоваў (тыповы тэрмін службы: 10+ гадоў)
Эканомія сродкаў- Можна замяніць сістэмы ПЛК коштам 5000 долараў на клапан коштам 200 долараў
Прастата абслугоўвання- Большасць тэхнікаў могуць абслугоўваць іх элементарнымі інструментамі
Сапраўднае пытанне:Вы б аддалі перавагу даверыцца кампутарнай праграме або простай механічнай прыладзе ў брудным асяроддзі пад высокім ціскам? Большасць вопытных інжынераў кожны раз выбіраюць механічны.
Як працуе клапан паслядоўнасці ціску?
Прынцып працы на самай справе даволі просты:
Асноўны працэс:
Пачынаецца асноўнае дзеянне- Першы цыліндр або рухавік пачынае працаваць
Нарастае ціск- Калі першае дзеянне завершана, вадкасць спыняе рух і ціск павышаецца
Клапан адкрываецца- Як толькі ціск дасягае зададзенага значэння (напрыклад, 400 PSI), паслядоўны клапан адкрываецца
Пачынаецца другаснае дзеянне- Вадкасць паступае ў другі цыліндр або рухавік
Успрымайце гэта як плаціну ў рацэ. Плаціна (вентыль паслядоўнасці) стрымлівае ваду, пакуль узровень вады (ціск) не стане дастаткова высокім. Затым ён адчыняе вароты, каб вада цякла ўніз па плыні.
Ключавыя часткі (Што ўнутры):
Корпус клапана- Асноўнае жыллё (як дом)
Вясна- Устанаўлівае «ціск на трыгер» (напрыклад, дзвярны замак)
Рэгулявальны шруба- Ваш цыферблат ціску (як тэрмастат)
Знешні зліўны порт- Захоўвае дакладныя паказанні (напрыклад, адтуліну для скіду ціску)
Для падказкі:Знешні дрэнаж мае вырашальнае значэнне - без яго зваротны ціск можа падмануць клапан і прымусіць яго адкрыць не ў той час. Заўсёды ўказвайце знешні дрэнаж у канструкцыі сістэмы.
Тыпы гідраўлічных паслядоўных клапанаў: які вам патрэбен?
Не ведаеце, які тып абраць? Вось паломка, якая пазбавіць вас ад дарагіх памылак.
[Параўнаць з іншТыпы клапанаў рэгулявання ціску]
1. Гідраўлічныя паслядоўныя клапаны прамога дзеяння
Думайце пра гэта як:Простая падпружыненая дзверы
Час водгуку:Вокамгненна (2-10 мілісекунд)
Дыяпазон ціску:Звычайна да 5000 PSI
Кошт:Бюджэтны ($50-$300)
Лепшае для:Невялікае мабільнае абсталяванне, праграмы хуткага цыклу
Адваротны бок:Можа «скакаць» пры высокім ціску
2. Клапаны паслядоўнасці ціску з пілотным кіраваннем
Думайце пра гэта як:Складаная двухступеньчатая сістэма
Час водгуку:Павольней, але стабільна (≈100 мілісекунд)
Дыяпазон ціску:Да 10 000+ PSI
Кошт:Больш высокія інвестыцыі ($200-$1500)
Лепшае для:Вялікія прамысловыя прэсы, дакладная вытворчасць
Перавага:Цвёрдая стабільнасць пры розных умовах
Што абраць?Калі вам патрэбна хуткасць і прастата, перайдзіце да прамога дзеяння. Калі вам патрэбна дакладнасць і кіраванне вялікімі патокамі, пілотнае кіраванне - ваш адказ.
Прымяненне клапанаў паслядоўнасці ціску: дзе яны працуюць?
Цікава, дзе насамрэч працуюць гэтыя клапаны? Яны паўсюль - вы, напэўна, сутыкаецеся з імі штодня, самі таго не ведаючы.
Вытворчае і прамысловае абсталяванне
Апрацоўчыя цэнтры з ЧПУ:Зацісніце нарыхтоўку → пачніце рэзку → уцягніце інструменты
Ліццё пад ціскам:Зачыніце форму → увядзіце пластык → выцягніце частку
Гідраўлічныя прэсы:Размесціце матэрыял → прыцісніце → адпусціце і выкіньце
Прыкладанні мабільнай тэхнікі
Смеццявозы:Падніміце кантэйнер → накіньце і скіньце → вярніцеся ў становішча
Будаўнічая тэхніка:Разгарніце апоры → падніміце груз → уцягніце стралу
Сельскагаспадарчая тэхніка:Падніміце абсталяванне → уключыце ВОМ → запусціце працу
Спецыялізаваныя сістэмы
Тэлескапічны цыліндр кіравання:Пашырайце секцыі ў належнай паслядоўнасці для бесперабойнай працы
Шматступеністыя гідраўлічныя сістэмы:Каардынуйце некалькі прывадаў без электроннага кіравання
Шаблон?Кожны раз, калі вы бачыце, што гідраўлічнае абсталяванне робіць усё ў ідэальным парадку, верагодна, ёсць паслядоўны клапан, які арганізуе шоу.
Чым клапан паслядоўнасці ціску адрозніваецца ад іншых клапанаў?
Лёгка пераблытаць клапаны паслядоўнасці ціску з іншымі падобнымі клапанамі. Вось як іх адрозніць.
[Даведацца больш прафункцыі ахоўнага клапана]
Клапан паслядоўнасці супраць ахоўнага клапана
| Асаблівасць | Клапан паслядоўнасці | Ахоўны клапан |
|---|---|---|
| Прызначэнне | Кантралюе парадак выканання аперацый | Абараняе сістэму ад высокага ціску |
| Стандартны стан | Закрыты | Закрыты |
| Калі ён адчыняецца | Пры зададзеным ціску, каб пачаць наступнае дзеянне | Толькі калі ціск становіцца занадта высокім |
| Куды цячэ вадкасць | Да наступнага прывада | Назад да танка |
Клапан паслядоўнасці супраць рэдукцыйнага клапана
| Асаблівасць | Клапан паслядоўнасці | Рэдукцыйны клапан |
|---|---|---|
| Стандартны стан | Нармальна зачынены | Нармальна адкрыты |
| Што ён кантралюе | Ціск на ўваходзе | Ціск на выхадзе |
| Прызначэнне | Пачаць наступную аперацыю | Абмежаваць ціск унізе |
Кіраўніцтва па выбары гідраўлічнага клапана паслядоўнасці: усё правільна з першага разу
Стаміліся гадаць, які клапан спрацуе? Вось ваш крок за крокам працэс выбару:
Крок 1: даведайцеся свае сістэмныя патрабаванні
Максімальны ціск у сістэме:Клапан павінен вытрымліваць ціск на 25% вышэй за ваш самы высокі
Расход патоку другаснага контуру:Разлічыце неабходны GPM (клапан павінен апрацоўваць на 20% больш)
Неабходная дакладнасць:±50 PSI для агульнага выкарыстання, ±10 PSI для дакладных работ
Неабходны час водгуку:Хуткі (<50 мс) або стабільны (>100 мс)
Крок 2: Праверка рэальнасці навакольнага асяроддзя
Задайце сабе гэтыя пытанні:
Які дыяпазон тэмператур? (Стандартныя ўшчыльняльнікі працуюць ад -10°F да +200°F)
Наколькі бруднае навакольнае асяроддзе? (Улічвайце ўстойлівасць да забруджвання)
Які тып гідраўлічнай вадкасці? (Нафтавая, сінтэтычная, біялагічная?)
Ёсць праблемы з выбуханебяспечнай атмасферай? (Могуць спатрэбіцца спецыяльныя сертыфікаты)
Крок 3: Разлічыце памер клапана
Простая формула для прапускной здольнасці:
Неабходны Cv = хуткасць патоку (GPM) ÷ √ (падзенне ціску на клапане)
прыклад:20 GPM другаснага патоку з даступным перападам ціску 100 фунтаў на квадратны дюйм Cv = 20 ÷ √100 = 2,0
Для падказкі:Заўсёды падбірайце памер клапана на 20-30% больш, чым разлічаны, каб пазбегнуць працы на максімальнай магутнасці.
Парады па ўстаноўцы клапана паслядоўнасці ціску: пазбягайце дарагіх памылак
Гатовыя да ўсталёўкі, але баіцеся памыліцца? Выконвайце наступныя рэкамендацыі, правераныя ў палявых умовах:
Крытычныя параметры наладкі
Разлік усталяванага ціску:Першасная нагрузка + запас трываласці 50-100 PSI
Каардынацыя ахоўнага клапана:Усталюйце ахоўны клапан на 150-200 PSI вышэй клапана паслядоўнасці
Вонкавае злучэнне каналізацыі:Заўсёды падключайцеся да бака (ніколі не падключайце гэты порт!)
Арыентацыя мантажу:Выконвайце характарыстыкі вытворцы (звычайна любая пазіцыя ОК)
Паслядоўнасць ўстаноўкі, якая працуе
Праверка перад устаноўкай:Праверце ўсе парты і злучэнні
Мантажны клапан:Выкарыстоўвайце адпаведныя характарыстыкі крутоўнага моманту (звычайна 15-25 фут-фунтаў для фітынгаў)
Усталюйце пачатковы ціск:Пачніце з нізкага ўзроўню, адрэгулюйце ўверх падчас тэставання
Тэставы цыкл:Выканайце некалькі поўных цыклаў перад канчатковай рэгуляваннем
Дакладная налада:Адрэгулюйце зададзены ціск для аптымальнай працы
Распаўсюджаная памылка пачаткоўцаў:Першапачаткова ўстаноўка занадта высокага ціску. Заўсёды пачынайце з нізкага ўзроўню і працягвайце - прасцей павялічыць ціск, чым паправіць пашкоджанае абсталяванне.
Ліквідацыя непаладак клапана секвенцыі: хуткае выпраўленне праблем
Сістэма не працуе належным чынам? Вось ваша дыягнастычная дарожная карта:
Праблема №1: Другаснае дзеянне не запускаецца
Сімптомы:Першасны цыліндр завяршае ход, але другасны ніколі не актывуецца
Хуткая дыягностыка:Праверце манометр сістэмы падчас завяршэння першаснага ходу
Рашэнні (у парадку верагоднасці):
Клапан ніжняй паслядоўнасці ўстаноўкі ціску
Ачысціце закаркаваную каналізацыю
Заменіце слабую або зламаную спружыну
Пераканайцеся, што ахоўны клапан не адкрываецца занадта рана
Праблема № 2: Заўчасная другасная актывацыя
Сімптомы:Абодва дзеянні спрабуюць адбыцца адначасова
Асноўныя прычыны:Зададзены занадта нізкі ціск АБО нечаканыя скокі ціску
Выправіць стратэгію:Павялічвайце зададзены ціск з крокам 25 PSI, пакуль не будзе дасягнута належная паслядоўнасць
Праблема № 3: нестабільная або шумная праца
Што вы пачуеце/убачыце:Шуманне, вібрацыя, непаслядоўныя цыклы
Звычайныя падазраваныя:Забруджаная вадкасць, паветра ў сістэме, зношаныя ўнутраныя кампаненты
План дзеянняў:
Праверце чысціню вадкасці (павінна быць ISO 18/16/13 або вышэй)
Выпусціце паветра з усіх высокіх кропак
Калі праблемы не знікнуць, аднавіце або заменіце клапан
Парада экстранай дыягностыкі:Калі вы губляеце час вытворчасці, часова абыдзіце клапан паслядоўнасці і дзейнічайце ўручную падчас замовы дэталяў.
Абслугоўванне клапана паслядоўнасці ціску: максімізуйце свае інвестыцыі
Хочаце пазбегнуць нечаканых прастояў? Гэтыя стратэгіі абслугоўвання дазволяць вашым клапанам працаваць дзесяцігоддзямі:
90-дзённая працэдура праверкі
Візуальная праверка:Шукайце знешнія ўцечкі, карозію, няшчыльныя фітынгі
Праверка ціску:Пераканайцеся, што зададзены ціск не змяніўся (допуск ±25 PSI)
Аналіз вадкасці:Праверце ўзровень забруджвання і стан вадкасці
Падлік цыклаў:Адсочванне аперацый для прагнознага планавання тэхнічнага абслугоўвання
Штогадовыя задачы па тэхнічным абслугоўванні
Поўная прамыўка сістэмы:Заменіце фільтры і гідраўлічную вадкасць
Каліброўка клапана:Скінуць ціск да зыходных характарыстык
Праверка ўшчыльнення:Праверце знос, перш чым яны катастрафічна выйдуць з ладу
Праверка прадукцыйнасці:Праверце час водгуку і дакладнасць ціску
Рэальнасць бюджэту ўтрымання:Марнаванне 200 долараў у год на прафілактычнае абслугоўванне звычайна дазваляе зэканоміць больш за 2000 долараў на экстраным рамонце і страце вытворчасці.
Парада па разумным абслугоўванні:Трымайце запасны клапан настроеным і гатовым. Пры ўзнікненні праблем заменіце клапаны і аднавіце няспраўны блок у аўтаномным рэжыме - мінімальны час прастою, максімальная прадукцыйнасць.
Тэндэнцыі тэхналогіі паслядоўных клапанаў: што будзе далей
Цікава, ці састарэюць паслядоўныя клапаны? Вось што ведаюць інсайдэры галіны:
Інтэграцыя клапана Smart Sequence
Датчыкі IoT:Сачыце за цыкламі, тэмпературай і дрэйфам ціску
Прагнастычная аналітыка:ШІ прадказвае збоі за 30-60 дзён наперад
Дыстанцыйная дыягностыка:Праверце спраўнасць клапана з тэлефона
Кошт рэальнасці:Разумныя клапаны каштуюць у 2-3 разы даражэй, але могуць знізіць выдаткі на тэхнічнае абслугоўванне на 40%
Перадавыя матэрыялы і дызайн
Тэхналогія нана-пакрыццяў:Павялічвае тэрмін службы ўшчыльнення на 300-500%
Кампазітныя корпуса клапанаў:Лёгкі вага, лепшая ўстойлівасць да карозіі
Унутраныя элементы з нізкім каэфіцыентам трэння:Зніжае страты энергіі на 15-25%
Дыскусія "Электроніка супраць механікі".
Перавагі электроннага кіравання:Бясконца праграмуемы, дакладны, насычаны дадзенымі
Перавагі механічнага клапана:Праграмаванне не патрабуецца, працуе без сілкавання, больш просты пошук непаладак
Рэальнасць галіны:Нягледзячы на развіццё электронікі, механічныя паслядоўныя клапаны захоўваюць значную долю рынку ў:
Адчувальныя да кошту прыкладання
Небяспечныя асяроддзя
Аддаленыя месцы без надзейнага электразабеспячэння
Простыя сістэмы, дзе электроніка дадае непатрэбнай складанасці
Вынік:Клапаны паслядоўнасці ціску нікуды не дзенуцца - яны становяцца разумнейшымі, застаючыся пры гэтым механічна надзейнымі.
Вашы наступныя крокі: прымяненне гэтых ведаў у працы
Гатовы задаць, усталяваць або ліквідаваць няспраўнасці клапана паслядоўнасці ціску? Вось ваш план дзеянняў:
Для сістэмных дызайнераў:
Разлічыце свае патрабаваннівыкарыстоўваючы прыведзеныя формулы памераў
Выберыце тып клапанау залежнасці ад хуткасці і дакладнасці
Пакажыце знешні сліў- Не дазваляйце падрадчыкам абысціся на гэтым
План доступу для рэгулявання- Тэхнікі будуць вам удзячныя пазней
Для каманд тэхнічнага абслугоўвання:
Пачніце 90-дзённую праверкунеадкладна
Склад агульных запасных частак(спружыны, ўшчыльненні, рэгулявальныя шрубы)
Задакументуйце бягучы ўсталяваны ціскперш чым яны дрэйфуюць
Аператары цягнікоўраспазнаваць раннія трывожныя знакі
Для спецыялістаў па ліквідацыі непаладак:
Заўсёды спачатку правярайце асновы- ціск, узровень вадкасці, стан фільтра
Трымайце пад рукой манометрдля хуткай дыягностыкі
Запомніце правіла вонкавага зліву- ён выпраўляе 60% праблем з клапанам паслядоўнасці
Ёсць пытанні аб вашым канкрэтным дадатку?Большасць вытворцаў клапанаў прапануюць бясплатную падтрымку распрацоўкі прыкладанняў - скарыстайцеся іх вопытам.
Апошняя думка:Лепшы паслядоўны клапан - гэта той, які правільна абраны, правільна ўсталяваны і рэгулярна абслугоўваецца. Авалодайце гэтымі асновамі, і ў вас больш ніколі не будзе загадкавых праблем з паслядоўнасцю.
