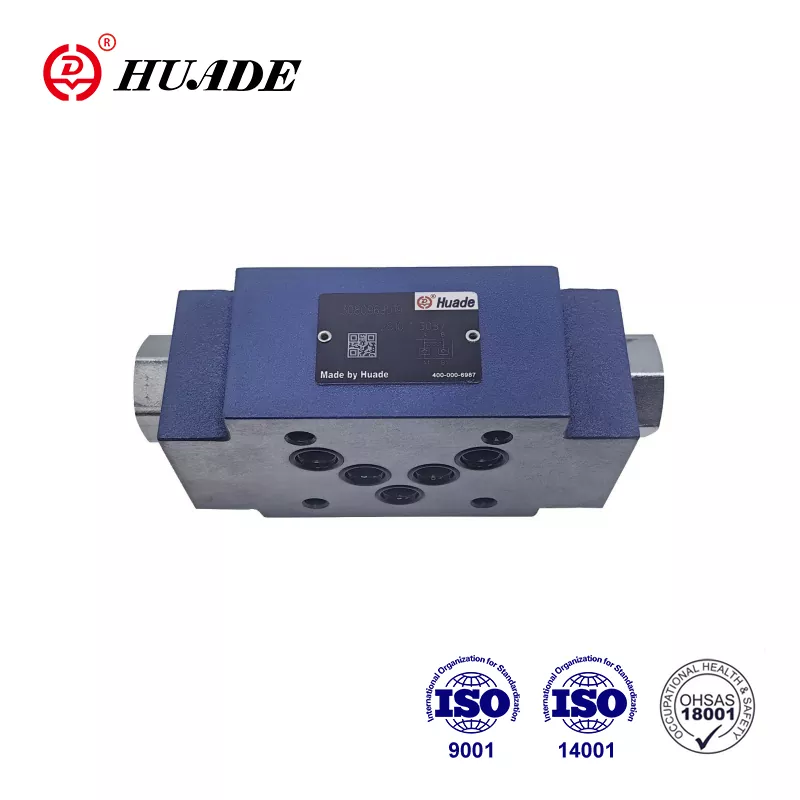

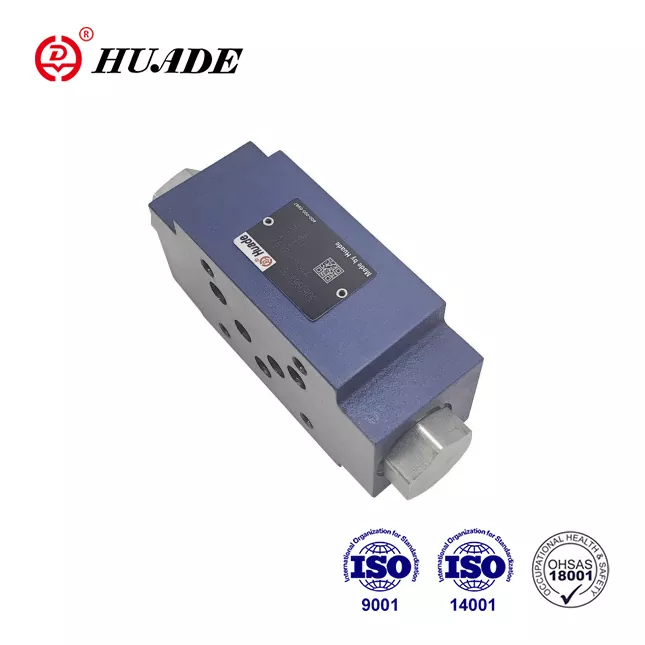

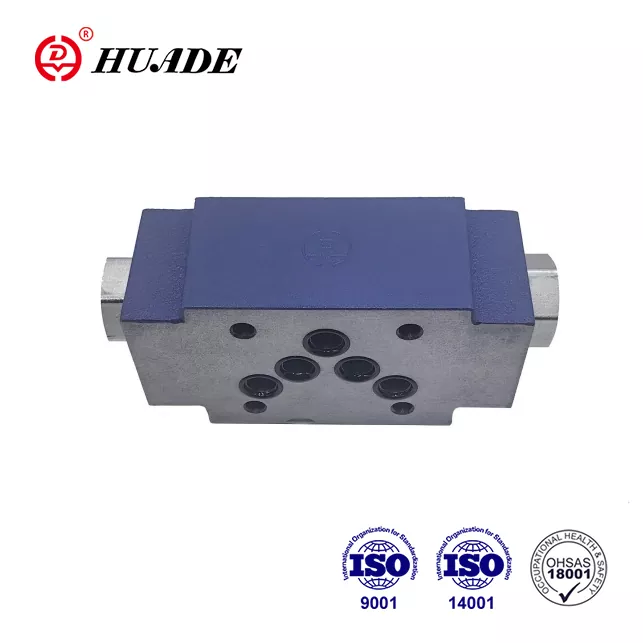

Сэндвіч-пласціна зваротнага клапана Z2S 10

uafilter галоўным чынам пастаўляе гідраўлічныя зваротныя клапаны Huade® і рамантуе гідраўлічныя сістэмы на працягу многіх гадоў у Кітаі. Мы з'яўляемся адзіным дыстрыб'ютарам за мяжой, упаўнаважаным Beijing Huade Hydraulic Industrial Group з 2023 г. Кошт гэтага зваротнага клапана - сэндвіч-пласціна Z2S 10 больш разумная. Гэты тып зваротнага клапана добра прадаецца ў Кітаі і ў замежных краінах. Гідраўлічныя накіравальныя клапаны Huade® канкуруюць з добра вядомымі прадуктамі з добрай якасцю і больш нізкай цаной. Мы аддаем перавагу якасці і дасканаламу абслугоўванню з вопытнымі інжынерамі, якія забяспечваюць своечасовую тэхнічную падтрымку. Мы імкнемся супрацоўнічаць з прадпрыемствамі па ўсім свеце для ўзаемнага поспеху.

Апісанне Прадукта

Дзякуючы сямігадоваму вопыту супрацоўніцтва з Rexroth з 1979 года, Huade аб'яднаў перадавыя тэхналогіі ад Rexroth. Зваротны клапан Z2S 10 ад Huade з'яўляецца даступнай альтэрнатывай той жа серыі ад Rexroth. Huade прайшоў міжнародны стандарт, а менавіта ISO9001, ISO14001 і OH SAS18001. Кожны зваротны клапан Z2S 10 праходзіць строгія выпрабаванні перад выхадам з завода, каб забяспечыць найвышэйшую прадукцыйнасць. Гідраўлічныя клапаны Huade® шырока выкарыстоўваюцца ў інжынернай і будаўнічай тэхніцы, металургіі, станках, ахове навакольнага асяроддзя, суднабудаванні, аэракасмічнай прамысловасці, чыгуначным транспарце, нафтавай і нафтахімічнай прамысловасці, ваеннай прамысловасці і іншых галінах. Гэта добра вядомы нацыянальны брэнд у Кітаі. Гэта больш дасканалая тэхналогія і больш трывалая, чым аналагічныя прадукты ў гэтай лінейцы.

Параметр прадукту сэндвіч-пласціны зваротнага клапана Z2S 10

Памер	6	10	16	22
Макс. расход (л/мін)	да 60	да 120	да 300	да 450
Макс.працоўны ціск (МПа)	да 31,5
Ціск расколіны (МПа)	Глядзіце характэрныя крывыя
Напрамкі	Глядзіце сімвалы
Каэфіцыент плошчы	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Каэфіцыент плошчы	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Напорная вадкасць	Мінеральныя алею (для ўшчыльнення NBR) або фасфатныя эфіры (для ўшчыльнення FPM)
Дыяпазон тэмператур вадкасці пад ціскам（℃）	-30～+80
Дыяпазон глейкасці (мм2/с)	2,8 да 500
Вага (кг)	прыбл.0,8	прыбл.3	прыбл.6,5	прыбл.12

Характарыстыка прадукту і прымяненне шматслойнай пласціны зваротнага клапана Z2S 10

Асаблівасці:

▶ Для выкарыстання ў вертыкальных штабелях

▶ Для герметычнага закрыцця аднаго або двух службовых портаў

▶ Шаблон пераносу ў Din 24 340 форма A, ISO4401 і CETOP - RP 121H

Ужыванне:

Гэты зваротны клапан Z2S з пілотным кіраваннем выкарыстоўваецца для ўстаноўкі вертыкальнага штабеля. Ён можа герметызаваць адзін ці два працоўныя алейныя порты без уцечкі пры неабходнасці.

Функцыі, раздзел і сімвалы шматслойнай пласціны зваротнага клапана Z2S 10

Зваротныя клапаны тыпу Z2S 10 маюць двухслойную канструкцыю. Яны выкарыстоўваюцца для герметычнага закрыцця аднаго або двух службовых портаў нават на працяглы перыяд часу. Свабодны паток адбываецца ад A1 да A2 або B1 да B2. Паток у A1 B1 у процілеглым кірунку перакрыты. Калі вадкасць цячэ ад A1 да A2, на золотник (1) аказваецца ціск і штурхаецца ўправа, тым самым адкрываючы шаравой тарельчаты клапан (2), які затым адкрывае талерку (3). Каб забяспечыць правільнае закрыццё клапана, службовыя порты A2 B2 накіравальнага клапана павінны быць падлучаны да рэзервуара ў нейтральным становішчы.

Сімвал Z2S

Выгляд Z2S 10 у разрэзе

Тыповы прыклад схемы Z2S
