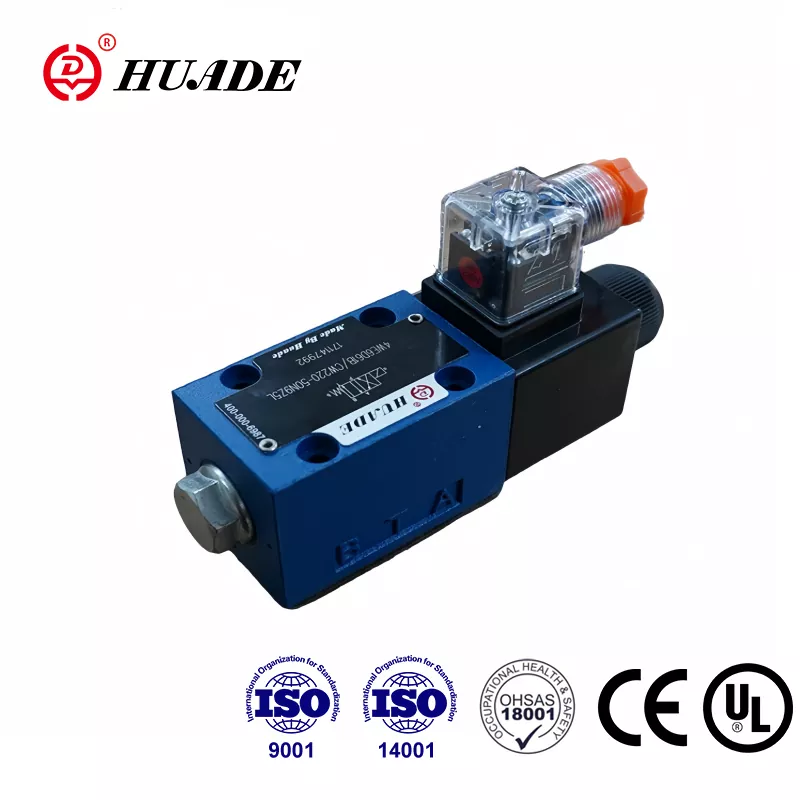

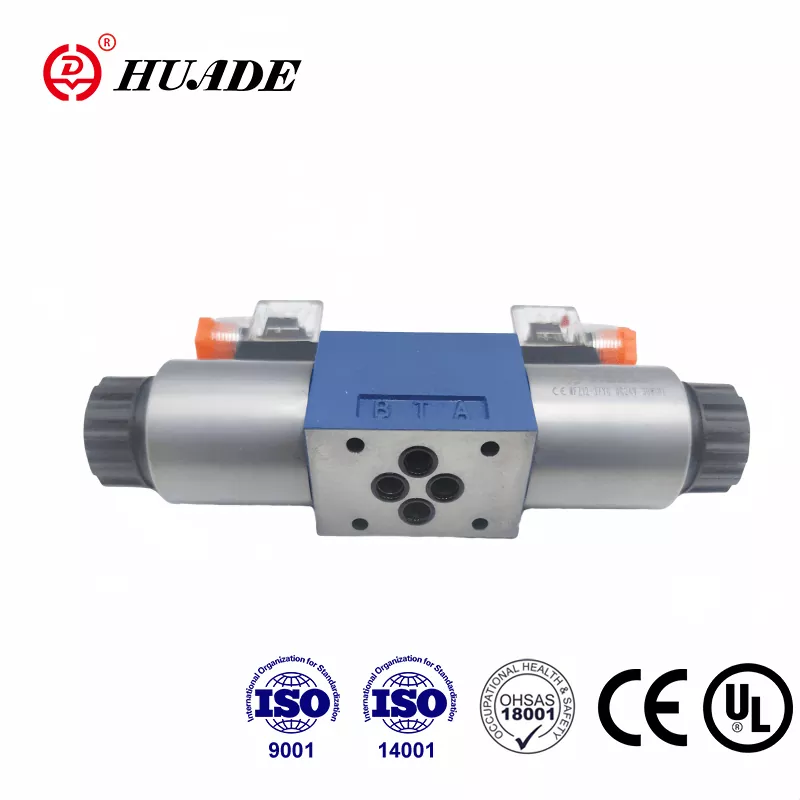

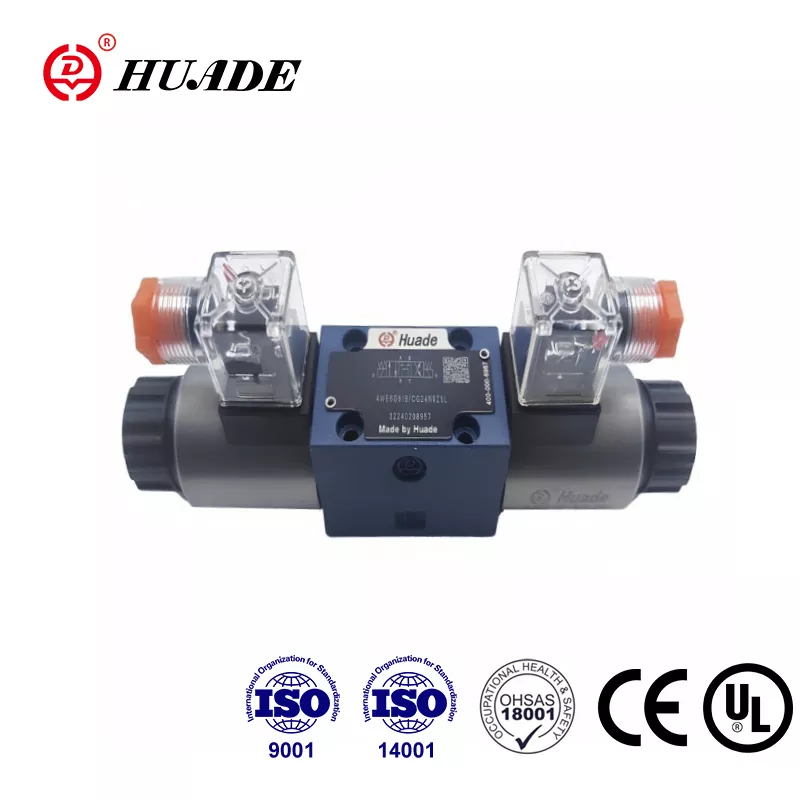

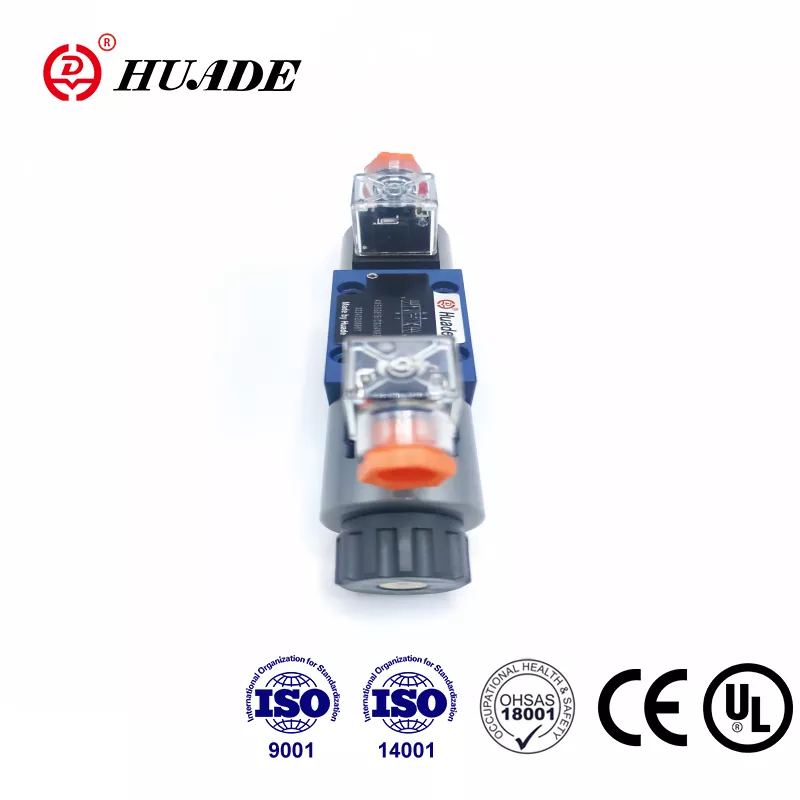

Дзякуючы двум доўгатэрміновым супрацоўніцтвам з Rexroth з 1979 года, Huade® 4W 6 Wear Series Spool Valve з'яўляецца даступнай альтэрнатывай такой жа мадэлі Rexroth. Гэта адзін з самых папулярных і шырока выкарыстоўваюцца накіраваных клапанаў. Huade мае 750 прасунутага абсталявання, імпартаванага з усяго свету, і строгая сістэма тэсціравання, каб забяспечыць цудоўную прадукцыйнасць сваіх гідраўлічных клапанаў. R&D і сістэма кіравання вытворчасцю сустракаюцца з ISO9001, ISO14001 і ISO45001. Усе электрамагнітныя клапаны сертыфікаваны CE. Гідраўлічныя клапаны HUADE® шырока выкарыстоўваюцца ў інжынерных і будаўнічых машынах, металургіі, станках, абароне навакольнага асяроддзя, суднабудавання, аэракасмічнай, чыгуначнай транзіце, нафтавай і нафтахімічнай, ваеннай прамысловасці і іншых палях у Кітаі.
|
Гідраўлічны |
|||
|
Max.operating Ports Ports A, B, P (MPA) |
да 35,0 |
||
|
Порт T (㎫) |
21 (-); 16 (～) |
||
|
З сімваламі A і B порт T павінен выкарыстоўвацца ў якасці зліўнага порта |
|||
|
Max.flow (л/мін) |
80 (-); 60 (～) |
||
|
Ціск вадкасць |
Мінеральныя алею або эфір фасфатаў |
||
|
Дыяпазон глейкасці (MM2/S) |
2,8 ~ 500 |
||
|
Дыяпазон тэмпературы вадкасці ціску （℃） |
-30 ～+80 |
||
|
Ступень забруджвання |
Максімальная дапушчальная ступень забруджвання гідраўлічнай вадкасці да NAS 1638 Class9. |
||
|
Электрычны |
|||
|
Тып напружання |
DC |
AC 50/60 Гц |
|
|
Даступныя напружання (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Гц |
||
|
Спажыванне электраэнергіі (W) |
30 |
||
|
Утрыманне магутнасці (VA) |
- |
50 |
|
|
Уключэнне магутнасці (VA) |
- |
220 |
|
|
Падатак |
няспынны |
||
|
Час пераключэння на IS0 6403 |
На (MS) |
Ад 25 да 45 |
10 да 20 |
|
OFF (MS) |
10 да 25 |
15 да 40 |
|
|
Абарона да DIN |
IP 65 |
||
|
Частата пераключэння (цыклы/г) |
да 15000 |
да 7200 |
|
|
З электрычнымі злучэннямі ахоўны правадыр (PE) |
|||
Асаблівасці:
▶ Прамы электрамагнітны прыводны прыводны накіраваны версію клапана з высокай прадукцыйнасцю
▶ Мокры штыфт пастаяннага току або электрамагніт пераменнага току са здымнай шпулькай
▶ электрамагнітную шпульку можна паварочваць праз 90 °
▶ Пры змене шпулькі не трэба адкрываць шчыльную камеру ціску
▶ Электрычныя злучэнні альбо ў якасці індывідуальных, альбо ў цэнтральных злучэннях
▶ Ручная перавышэнне, неабавязкова
▶ Партаванне ўзору да DIN 24 340 Форма A, ISO 4401 і Cetop - RP 121H
Прыкладанне:
Накіраваныя клапаны тыпу 4w 6 D - гэта электрамагніт, які кіруецца накіраванымі шпулькамі. Яны кантралююць старт, прыпынак і кірунак вадкасці.
Па сутнасці, накіраваныя клапаны кіравання складаюцца з корпуса (1), аднаго або двух электрамагнітаў (2), кантрольнай шпулькі (3) і адной або двух зваротных спружын (4). У дэкаратыўным стане кантрольная шпулька (3) утрымліваецца ў нейтральным або зыходным становішчы пры дапамозе зваротных спружын (4) (за выключэннем імпульсных шпулек). Кантрольная шпулька (3) прыводзіцца пры дапамозе электрамагнітаў з мокрымі штыфтамі (2). Сіла электрамагнітных жывёл (2) дзейнічае праз поршань (5) на кантрольную шпульку (3) і падштурхоўвае гэта ад яго нейтральнага становішча ў неабходнае канчатковае становішча. Гэта дае вольны паток ад P да A і B да T або P да B і A TO T.
Калі электрамагніт (2) дэагуляваны, кантрольная шпуля (3) вяртаецца ў яго нейтральнае становішча пры дапамозе зваротных спружын (4).
Неабавязковая перавызначэнне рукі (6) дазваляе руху кантрольнай шпулькі (3), не падсілкоўваючы электрамагніту.
Дыяграма структуры мы 6 61b
