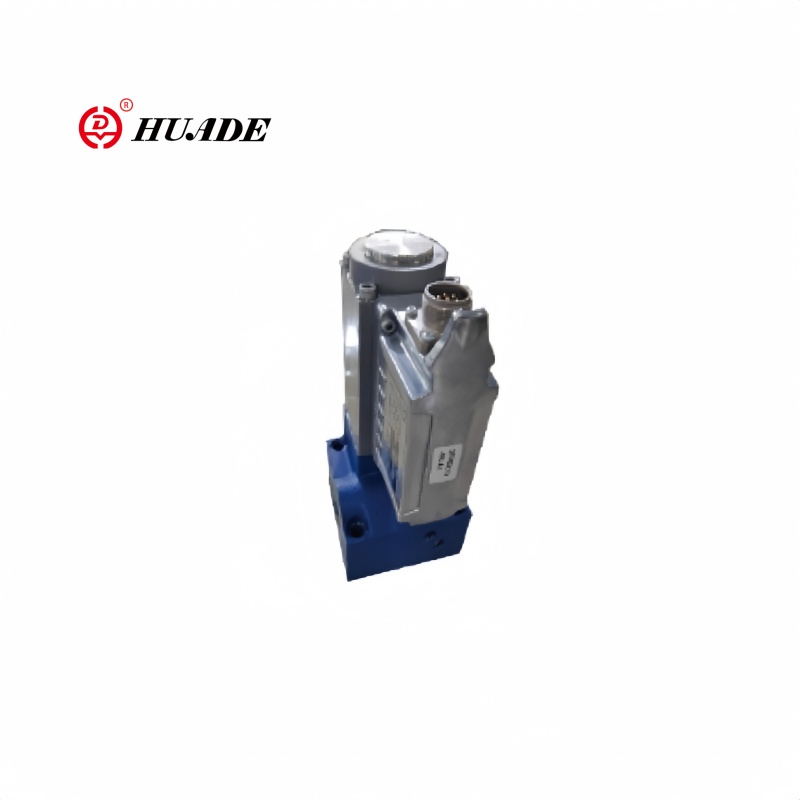

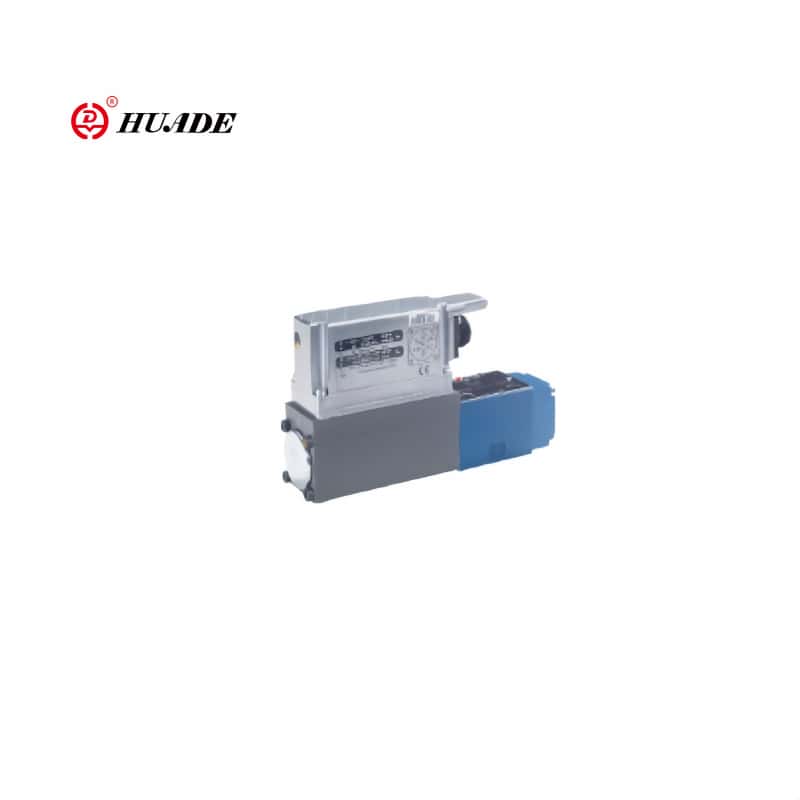

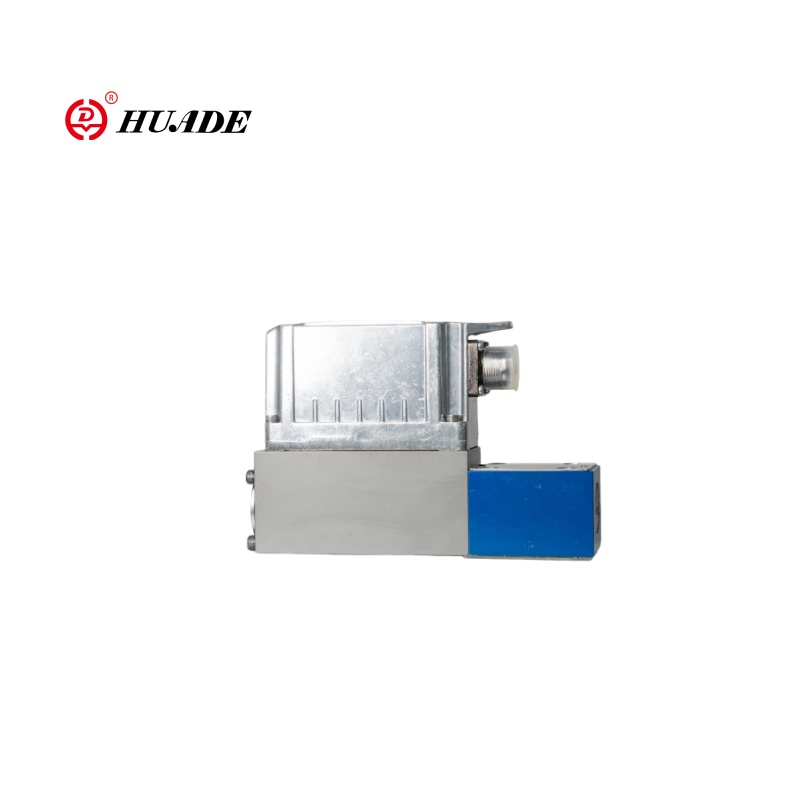

Прапорцыйны клапан 3FREEZ-1X-гэта высокаказаны кампанент кіравання вадкасцю, які звычайна выкарыстоўваецца ў сістэмах прамысловай аўтаматызацыі, якія патрабуюць дакладнага рэгулявання патоку або размеркавання каэфіцыента патоку. Valve 3FREEZ-1X-гэта электронны кантраляваны прапарцыйны рэгулятар (увод сігналу 0-10V/4-20MA). Звычайна ціск можа дасягаць 315 бар, прыдатных для гідраўлічных сістэм высокага ціску. Прапорцыйны клапан патоку 3FREEZ-1X можа быць інтэграваны з PLC і DCS Systems і падтрымлівае Modbus і іншыя пратаколы сувязі. Прапарцыйны клапан 3FREEZ-1X кантралюе хуткасць патоку праз долю электрычных сігналаў, рэалізуе рэгуляванне хуткасці стэпсацыі прывада і паляпшае дакладнасць рэагавання сістэмы.
| Агульны | ||
| Збудаванне | Клапан для шпулькі з убудаваным кампенсатарам ціску | |
| Уклад | Прапарцыянальны электрамагніт з кантролем пазіцыі і бартавай электронікай OBE | |
| Становішча мацавання | Неабавязковы | |
| Дыяпазон тэмператур навакольнага асяроддзя ℃ | -20 ~+50 | |
| Вага кг | NG6 (3.1) | |
| NG10 (6.9) | ||
| Гідраўлічны | ||
| Ціск вадкасць | Гідраўлічнае алей да DIN 51524 ... 535, іншыя вадкасці пасля папярэдняй кансультацыі | |
| Глейкасць мм2/s | 20 ... 100 (рэкамендуецца) | |
| 10 ... 800 (Max.Peried) | ||
| Дыяпазон тэмпературнай вадкасці ціску ℃ | -20 ~+70 | |
| Статычны/дынамічны | ||
| Гістэрэз % | ≤1 | ≤1 |
| Дыяпазон інверсіі % | ≤0,5 | ≤0,5 |
| Вытворчасць талерантнасці % | ≤5 | ≤5 |
Рысы
▶ Непасрэдна кантраляваныя клапаны кіравання патокам NG6 і NG10 з бартавой электронікай і індуктыўным пераўтваральнікам становішча
▶ З кантролем пазіцыі, мінімальны гістэрэз <1 %, гл. Тэхнічныя дадзеныя
▶ Трохбаковая функцыя вызначаецца тым, як прызначаюцца гідраўлічныя парты (рэшткавы паток праходзіць праз Port P, 3-ы спосаб)
▶ рэгулюецца пры дапамозе кіраванага электрамагнітнага становішча, пераўтваральніка становішча і бартавай электронікі
▶ Для ўкладання падпласці
▶ Падплаты ў адпаведнасці з лістом каталога, Re 45053 для NG6, Re 45055 для NG10 (замовіць асобна)
▶ Раз'ём убудоў да DIN 43563-AM6, гл. Каталог ліста RE 08008 (заказ асобна)
▶ Дадзеныя для бартавой трукі электронікі
• адпавядае CE, дырэктывы EMC
У 61000-6-2: 2002-08
І 61000-6-3: 2002-08
• UB = 24vvnom DC
• Электрычнае злучэнне 6p+pe
• Сігнал прыводу
-Стандарт 0 ...+10V (A1)
• Крывая клапана, калібруецца на заводзе
Прыкладанне:
Прапорцыйны клапан 3FREEZ-1X шырока выкарыстоўваецца ў гідраўлічных сістэмах, будаўнічых машынах, машынах для ліцця ў ціску, машынах для ўздыму, хімічнага/кантролю над працэсамі і г.д. Мадэль, якая ўстойлівая да выбуху, таксама можа выкарыстоўвацца ў аўтаматызацыйным абсталяванні ў небяспечных раёнах, такіх як нафта і прыродны газ.
Агульны
Тып 3FREZ прапарцыянальныя клапаны кіравання патокам з кантролем становішча і бартавой электроніка даступныя ў намінальных памерах6 і 10. Яны прыводзяцца ў дзеянне пры дапамозе прапарцыянальнага электрамагніта з індуктыўным пераўтваральнікам. Гістэрэз <1 %.
Убудаваная электроніка калібруецца на заводзе і ўключае хуткі час рэагавання. Дызайн корпуса клапана такая, што рэшткавы паток праходзіць праз порт П.

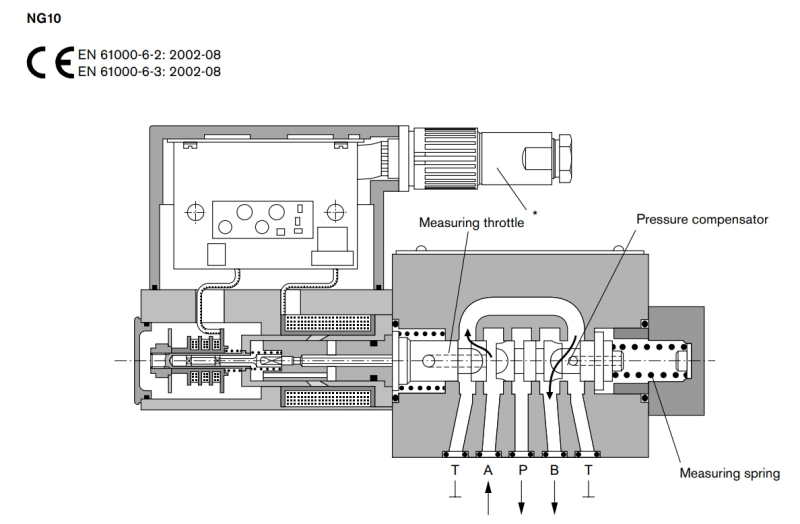

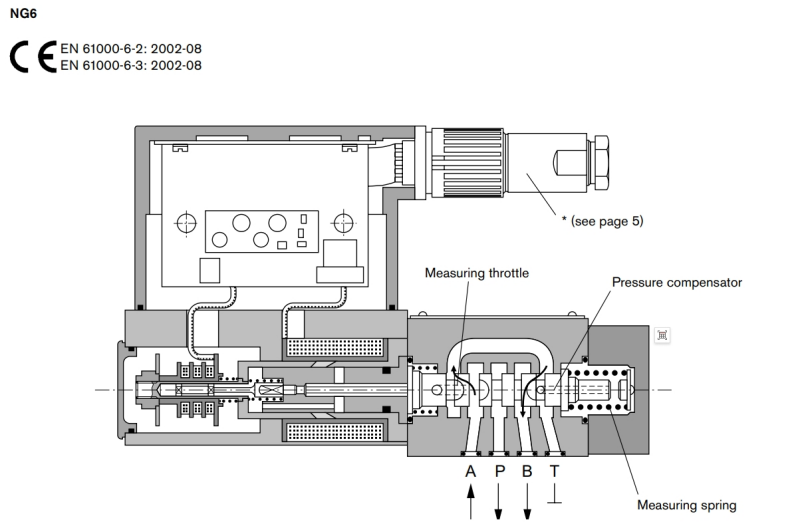

Асноўны прынцып
Каб наладзіць хуткасць патоку алею з B, устаноўлена зададзеная кропка ў трыгернай электроніцы. Зыходзячы з гэтай зададзенай кропкі, электроніка кантралюе электрамагнітную шпульку ў залежнасці ад сігналу з пераўтваральніка становішча. Кантроль становішча забяспечвае вельмі нізкі гістэрэз. Адтуліну клапана вызначаецца вымяраючымі краямі на шпуле, а ўбудаваны кампенсатар ціску параўноўвае падзенне ціску пры дапамозе 8-барнай спружыны. Кампенсатар ціску з вымярэннем спружыны рэгулюе ціск перад дросельным краем у адпаведнасці са спрошчанай формулай: "Нагрузка ціску плюс сіла вымярэння спружыны". Такім чынам, падзенне ціску па краю вымярэння падтрымліваецца на пастаянным узроўні.
