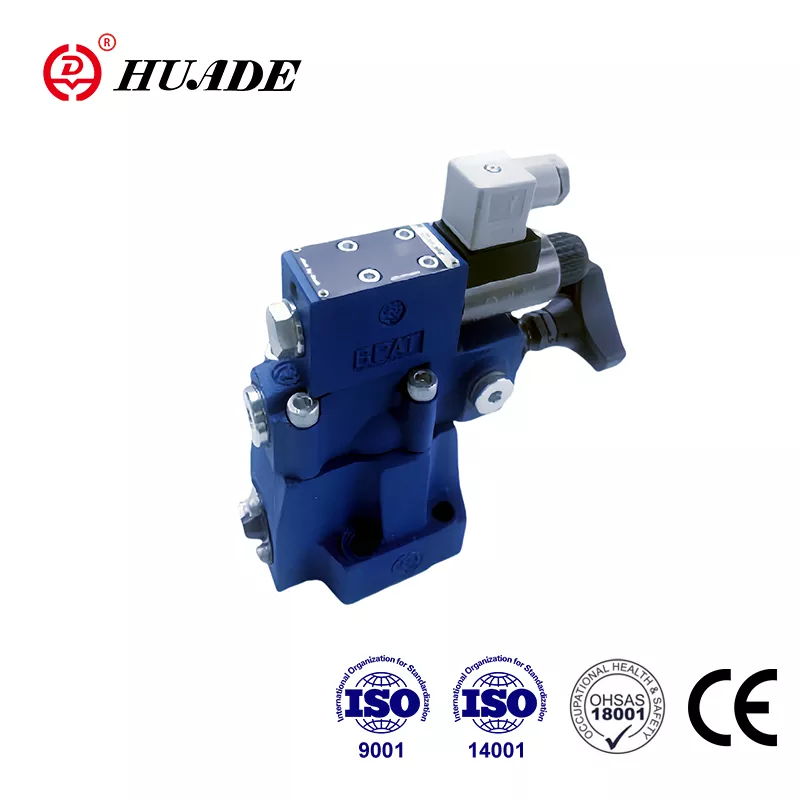

Клапан адключэння ціску DAW

Кампанія Huade Hydraulic, заснаваная ў 1979 годзе, двойчы супрацоўнічала з Bosch Rexroth. Два доўгатэрміновыя супрацоўніцтва дазваляюць клапанам ціску Huade® дасягнуць таго ж ўзроўню, што і прадукты Rexroth. Запорныя клапаны тыпу DAW могуць замяніць тую ж серыю ад Rexroth па больш нізкай цане. З'яўляючыся вядучым брэндам у гідраўлічнай прамысловасці Кітая, усе філіялы прадпрыемства прайшлі ISO9001, ISO14001 і OH SAS18001. Запорны клапан Huade® DAW прайшоў сертыфікат CE. Клапаны ціску Huade® заваявалі шырокае прызнанне на рынку і давер карыстальнікаў.

Параметр прадукту запорного клапана DAW

Характарыстыка прадукту і прымяненне запорнага клапана DAW

Асаблівасці:

▶ Для мантажу падкладкі:

▶ 4 элемента рэгулявання:

● Паваротная ручка

● Гільза з унутраным шасціграннікам і ахоўным каўпачком

● Паваротная ручка са шкалой, якая замыкаецца

● Паваротная ручка са шкалой

▶ 3 ступені ціску

▶ Электрамагнітны механізм разгрузкі праз убудаваны накіравальны клапан

Ужыванне:

Клапаны рэгулявання ціску тыпу DAW - гэта запорныя клапаны з пілотным кіраваннем. Яны выкарыстоўваюцца для пераключэння патоку помпы на байпас без ціску, як толькі дасягаецца ціск загрузкі акумулятара. Далейшае прымяненне клапана - у сістэмах, якія маюць помпы высокага і нізкага ціску. У гэтым выпадку помпа нізкага ціску пераключаецца на байпас без ціску, як толькі будзе дасягнута зададзенае высокае ціск.

Раздзел і сімвалы запорнага клапана DAW

Запорныя клапаны ў асноўным складаюцца з галоўнага клапана з асноўным золотником, пілотнага клапана з элементам рэгулявання ціску і зваротнага клапана. У клапанах памеру 10 зваротны клапан убудаваны ў галоўны клапан. У клапанаў памераў 25 і 32 зваротны клапан убудаваны ў асобную пласціну, усталяваную пад галоўным клапанам.

Запорны клапан тыпу DAW

Перанакіраванне патоку помпы ад P да A або P да T.

Помпа забяспечвае паток праз зваротны клапан (1) у гідраўлічную сістэму (Р да А). Ціск у порту A дзейнічае праз лінію кіравання (3) на золотник кіравання пілотам (4). У той жа час, ціск у порту P праходзіць праз адтуліны (5) і (7) да спружыннага боку асноўнага золотника (6) і талеркі (8) у пілотным клапане (2). Як толькі будзе дасягнуты зададзены ціск адключэння ў гідраўлічнай сістэме, талерка (8) адрываецца ад спружыны (9). Цяпер вадкасць пад ціскам цячэ праз адтуліны (5) і (7) у камеру спружыны (11). Ад

тут вадкасць вяртаецца ў рэзервуар альбо ўнутры праз лінію кіравання ў клапане тыпу DA...30B/..., альбо звонку праз лінію кіравання ў клапане тыпу DA.30B/..Y... Дзякуючы адтулінам (5) і (7), цяпер на галоўным золотнике (6) назіраецца перапад ціску. Галоўны золотник(6) цяпер падымаецца са свайго сядзення і адкрывае злучэнне ад Р да Т. Зваротны клапан(1) зараз дазуе злучэнне ад А да Р. Тарельчатая тарэлька(8) зараз утрымліваецца адкрытым пад дзеяннем ціску сістэмы праз пілот шпулька (4).

Перанакіраванне патоку помпы ад P да T або P да A.

Плошча пілотнага шпулі (4) на 17% больш эфектыўнай плошчы талеркі (8). Такім чынам, эфектыўная сіла на пілотнай шпулі (4) на 17% большая, чым эфектыўная сіла на талерцы (8). Калі ціск у прывадзе падае ў параўнанні з ціскам адключэння з дапамогай клапана, які адпавядае перападу ціску пераключэння, спружына (9) штурхае талерку (8) на яе сядзенне. Затым узмацняецца ціск на спружыністым баку галоўнага золотника (6). У спалучэнні з спружынай (10) гэта закрывае галоўны золотник (6) і ізалюе злучэнне ад Р да Т. Паток помпы зноў праходзіць праз зваротны клапан (1) у гідраўлічную сістэму (P да A).

Аднак накіравальны клапан (12) з электрамагнітным прывадам можа пераключаць усталяваны ціск адключэння, які знаходзіцца пад пілотным клапанам (2), альбо з P на T, альбо з P на A.

структура DAW20,30 ...30B

Сімвалы DAW...30B
