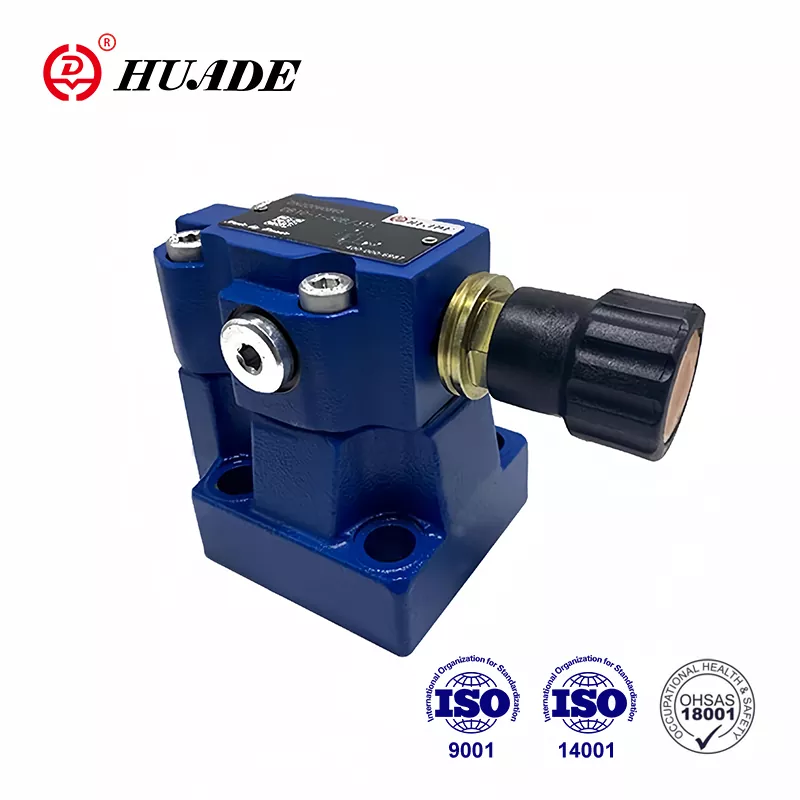

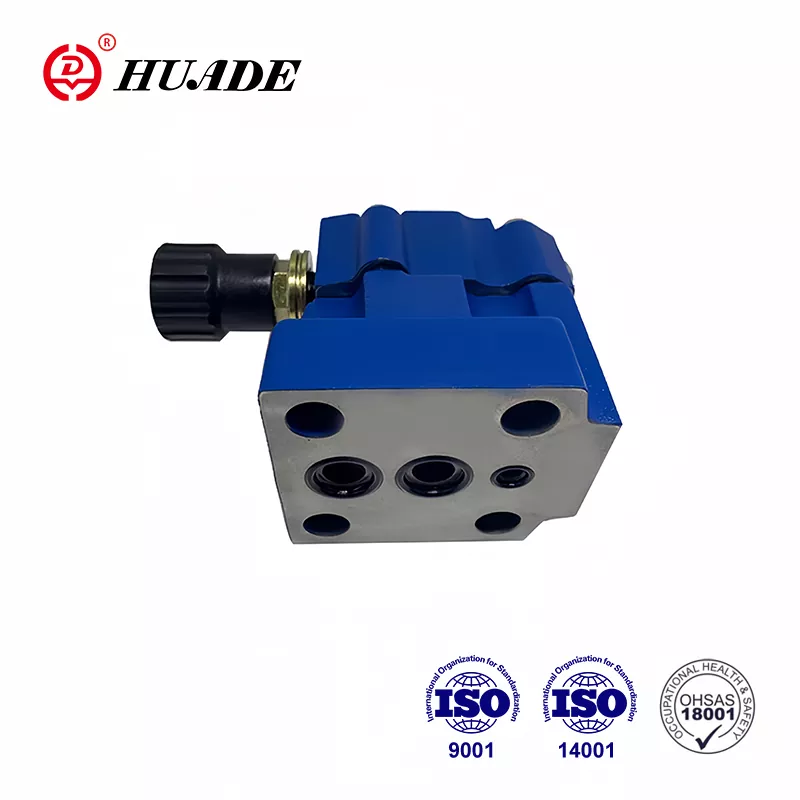

Клапан скіду ціску DB 20

У параўнанні з іншымі аналагічнымі прадуктамі, клапаны скіду ціску Huade® з'яўляюцца больш прасунутымі ў тэхналогіях і больш трывалымі ў гэтай галіне. Клапаны тыпу DB 20 могуць замяніць DB 20, прапанаваныя Rexroth. Завод імкнецца прадастаўляць кліентам высакаякасныя і стабільныя клапаны гідраўлічнага ціску. Ён прадставіў больш за 750 сучаснага вытворчага абсталявання з усяго свету. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя клапаны Huade® адносна танныя ў параўнанні з сусветна вядомымі брэндамі. Дзякуючы высокай якасці і нізкай цане, Huade Hydraulic прыцягнула шмат кліентаў у краіне і за мяжой і заваявала шырокае прызнанне спажыўцоў.

Параметр прадукту клапана скіду ціску DB 20

Характарыстыка прадукту і прымяненне клапана скіду ціску DB 20

Асаблівасці:

▶ Мантаж падкладкі

▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма E, ISO 6264 і CETOP - RP 121H

▶ Злучэнне труб

▶ Устаўце злучэнне

▶ Тры элемента рэгулявання:

. Паваротная ручка

. Шасціграннік. шруба з галоўкай і ахоўным каўпачком

. Паваротная ручка са шкалой, якая замыкаецца

▶ Разгрузка з электрамагнітным кіраваннем праз убудаваны золотниковый распределитель

Функцыя, раздзел і сімвалы клапана скіду ціску DB 20

Генерал

Клапаны ціску тыпу DB з'яўляюцца пілотнымі ахоўнымі клапанамі ціску.

Яны выкарыстоўваюцца для абмежавання кіруючага ціску.

Ахоўныя клапаны (DB) складаюцца ў асноўным з галоўнага клапана (1) з галоўным золотником (3) і пілотнага клапана (2) з элементам рэгулявання ціску.

Клапан скіду ціску тыпу DB

Ціск у порце A дзейнічае на галоўны золотник (3). У той жа час ціск аказваецца праз лініі кіравання (6) і (7), якія аснашчаны адтулінамі (4) і (5), на падпружыненым баку асноўнай шпулькі (3) і на шарыку (8). ) у пілотным клапане кіравання (2). Калі ціск у порце А перавышае клапан, усталяваны на спружыне (9), шарык (8) адчыняецца супраць спружыны (9).

Сігнал для гэтага паступае знутры па лініях кіравання (10) і (6) ад порта A. Вадкасць пад ціскам на спружыністым баку асноўнай шпулькі (3) цяпер цячэ праз лінію кіравання (7), адтуліну (11). ) і шар (8) у спружынную камеру (12). У тыпу DB...50B/...ён цячэ ўнутры праз лінію кіравання (13) у бак, або ў тыпе DB..50/..Y..звонку праз лінію кіравання (14). З-за адтулін (4) і (5) адбываецца падзенне ціску на галоўным золотнике (3), злучэнне ад порта A да порта B адкрыта. Цяпер вадкасць пад ціскам цячэ з порта А ў порт В, падтрымліваючы зададзены працоўны ціск.

Клапан скіду ціску можна разгрузіць або пераключыць на іншы ціск (другая ступень ціску) праз порт «X» (15).

структура БД...50Б

Сімвал DB...50B

Заўвага

1. Вадкасць неабходна адфільтраваць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Шрубы мацавання клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.

5. Неабходная шурпатасць паверхні, звязанай з клапанам, складае 0,8.

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
