Накіравальны клапан кіравання 4W 6 E для Rexroth
  • Накіравальны клапан кіравання 4W 6 E для RexrothНакіравальны клапан кіравання 4W 6 E для Rexroth
  • Накіравальны клапан кіравання 4W 6 E для RexrothНакіравальны клапан кіравання 4W 6 E для Rexroth
  • Накіравальны клапан кіравання 4W 6 E для RexrothНакіравальны клапан кіравання 4W 6 E для Rexroth
  • Накіравальны клапан кіравання 4W 6 E для RexrothНакіравальны клапан кіравання 4W 6 E для Rexroth

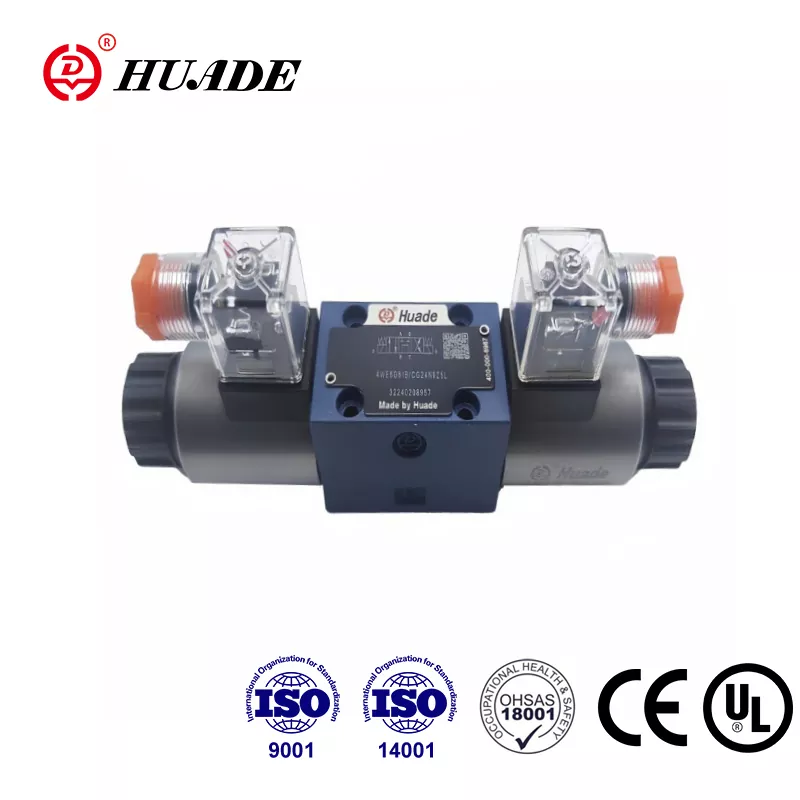

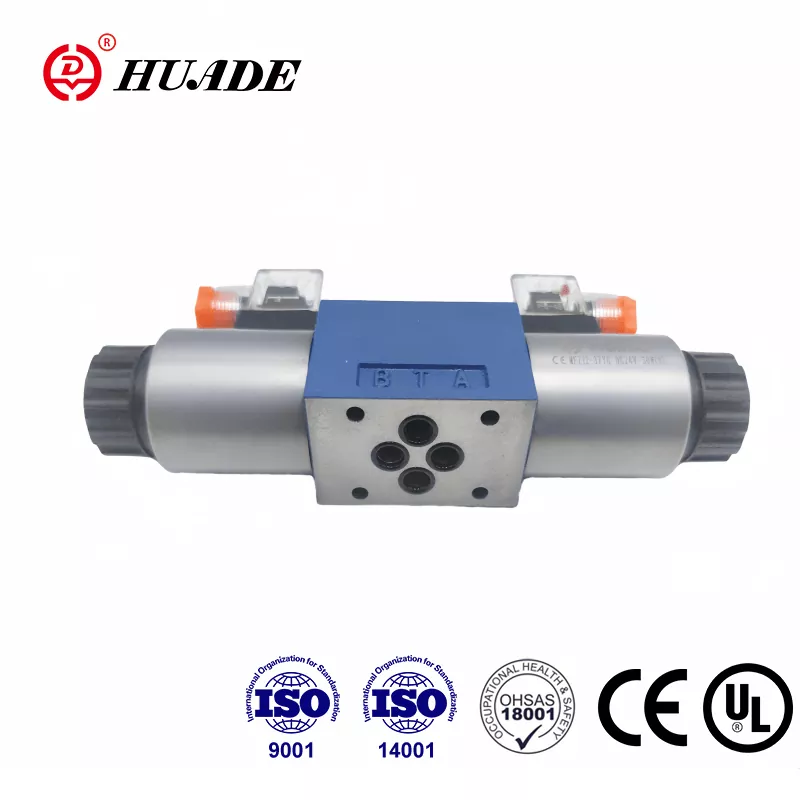

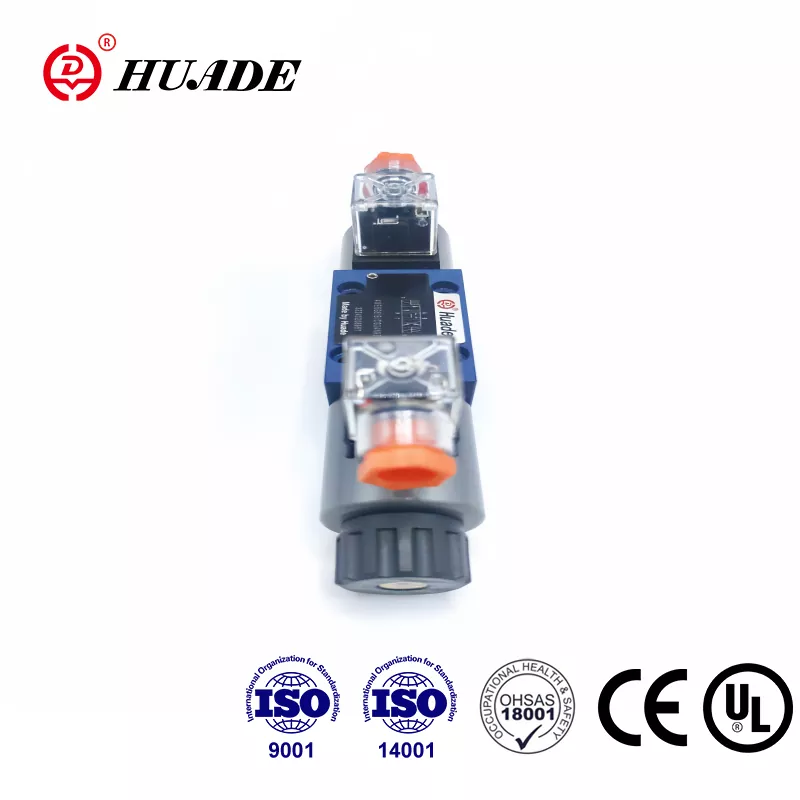

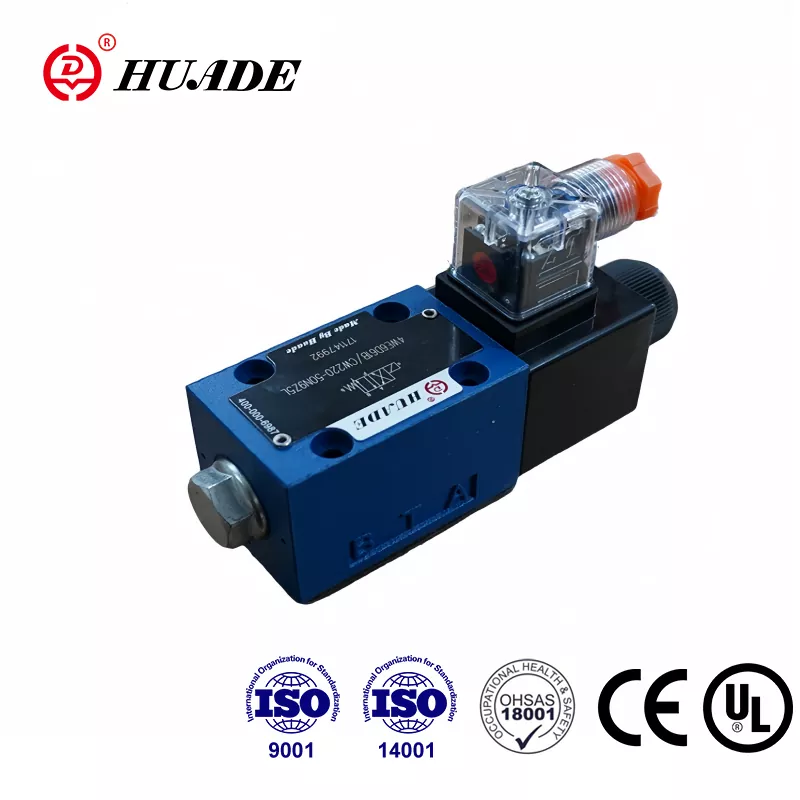

Накіравальны клапан кіравання 4W 6 E для Rexroth

• Асаблівасці прадукту: Прамая электрамагнітная праца, сумяшчальны з Rexroth, мокрыя электрамагнітныя штыфты са здымнай шпулькай
• Тэхнічныя характарыстыкі: серыі 4W6E, да 35 МПа ціск, 80 л/мін Максімальны паток, параметры напружання пастаяннага току/пераменнага току
• Прыкладанні: інжынерная тэхніка, металургія, станкі, суднабудаванне, аэракасмічная, чыгуначная транзіт

Створанае ў стратэгічным партнёрстве паміж кітайскімі і нямецкімі ўрадамі ў 1979 годзе, Huade быў выдатным брэндам у кітайскай гідраўлічнай прамысловасці. Huade® Defental Spool Valve Type 4w 6 E - даступная альтэрнатыва той жа мадэлі, якую прапануе Rexroth. Huade выклікае вялікі стрэс на якасць, каб гарантаваць, што кожны накіраваны клапан мае цудоўныя характарыстыкі. Серыя электрамагнітнага клапана прайшла сертыфікацыя CE. Гэты тып накіраванага клапана добра прадаецца. Клапаны будуць спакаваны ў стандартныя кардонныя скрынкі з ярлыкамі супраць падробкі. Завод прайшоў тры асноўныя сістэмныя сертыфікаты па кіраванні якасцю, кіраванні навакольным асяроддзем і кіраванні аховай працы. Гідраўлічныя клапаны Huade® шырока выкарыстоўваюцца ў інжынерных і будаўнічых машынах, металургіі, станках, ахове навакольнага асяроддзя, суднабудавання, аэракасмічнай, чыгуначнай транзіце, нафтапрадукцыі і нафтахімічнай, ваеннай прамысловасці і іншых палёх.

Параметр прадукту накіраванага кіравання клапанам 4W 6 E для Rexroth

Гідраўлічны

Max.operating Ports Ports A, B, P (㎫)

да 35,0

Порт T (㎫)

21 (-); 16 (~)

З сімваламі A і B порт T павінен выкарыстоўвацца ў якасці зліўнага порта
Калі працоўны ціск вышэй за дазволены рэзервуар.

Max.flow (л/мін)

80 (-); 60 (~)

Ціск вадкасць

Мінеральныя алею або эфір фасфатаў

Дыяпазон глейкасці (MM2/S)

2,8 ~ 500

Дыяпазон тэмпературы вадкасці ціску (℃)

-30 ~+80

Ступень забруджвання

Максімальная дапушчальная ступень забруджвання гідраўлічнай вадкасці да NAS 1638 Class9.
Таму мы рэкамендуем фільтр з мінімальнай хуткасцю ўтрымання β10≥75

Электрычны

Тып напружання

DC

AC 50/60 Гц

Даступныя напружання (V)

12, 24, 42, 60, 96

42, 110, 120, 230

110, 180, 205, 220

50/60 Гц

Спажыванне электраэнергіі (W)

30

Утрыманне магутнасці (VA)

-

50

Уключэнне магутнасці (VA)

-

220

Падатак

няспынны

Час пераключэння на IS0 6403

На (MS)

Ад 25 да 45

10 да 20

OFF (MS)

10 да 25

15 да 40

Абарона да DIN

IP 65

Частата пераключэння (цыклы/г)

да 15000

да 7200

З электрычнымі злучэннямі ахоўны правадыр (PE)
Павінен быць падлучаны ў адпаведнасці з адпаведнымі правіламі


Асаблівасць прадукту накіраванага клапана кіравання 4w 6 e для Rexroth

Асаблівасці:

▶ Прамы электрамагнітны прыводны прыводны накіраваны версію клапана з высокай прадукцыйнасцю

▶ Мокры штыфт пастаяннага току або электрамагніт пераменнага току са здымнай шпулькай

▶ электрамагнітную шпульку можна паварочваць праз 90 °

▶ Пры змене шпулькі не трэба адкрываць шчыльную камеру ціску

▶ Электрычныя злучэнні альбо ў якасці індывідуальных, альбо ў цэнтральных злучэннях

▶ Ручная перавышэнне, неабавязкова

▶ Партаванне ўзору да DIN 24 340 Форма A, ISO 4401 і Cetop - RP 121H


Прыкладанне:

4WE 6 E - гэта электрамагнітны клапан, накіраваны на накірунку. Ён кіруе пачаткам, прыпынкам і кірункам вадкасці.

Функцыі, раздзел накіраванага клапана кіравання 4w 6 e для Rexroth

Па сутнасці, накіраваныя клапаны кіравання складаюцца з корпуса (1), аднаго або двух электрамагнітаў (2), кантрольнай шпулькі (3) і адной або двух зваротных спружын (4). У дэкаратыўным стане кантрольная шпулька (3) утрымліваецца ў нейтральным або зыходным становішчы пры дапамозе зваротных спружын (4) (за выключэннем імпульсных шпулек). Кантрольная шпулька (3) прыводзіцца пры дапамозе электрамагнітаў з мокрымі штыфтамі (2). Сіла электрамагнітных жывёл (2) дзейнічае праз поршань (5) на кантрольную шпульку (3) і падштурхоўвае гэта ад яго нейтральнага становішча ў неабходнае канчатковае становішча. Гэта дае вольны паток ад P да A і B да T або P да B і A TO T.

Калі электрамагніт (2) дэагуляваны, кантрольная шпуля (3) вяртаецца ў яго нейтральнае становішча пры дапамозе зваротных спружын (4).

Неабавязковая перавызначэнне рукі (6) дазваляе руху кантрольнай шпулькі (3), не падсілкоўваючы электрамагніту.


Дыяграма структуры SE серыі 6 61B
