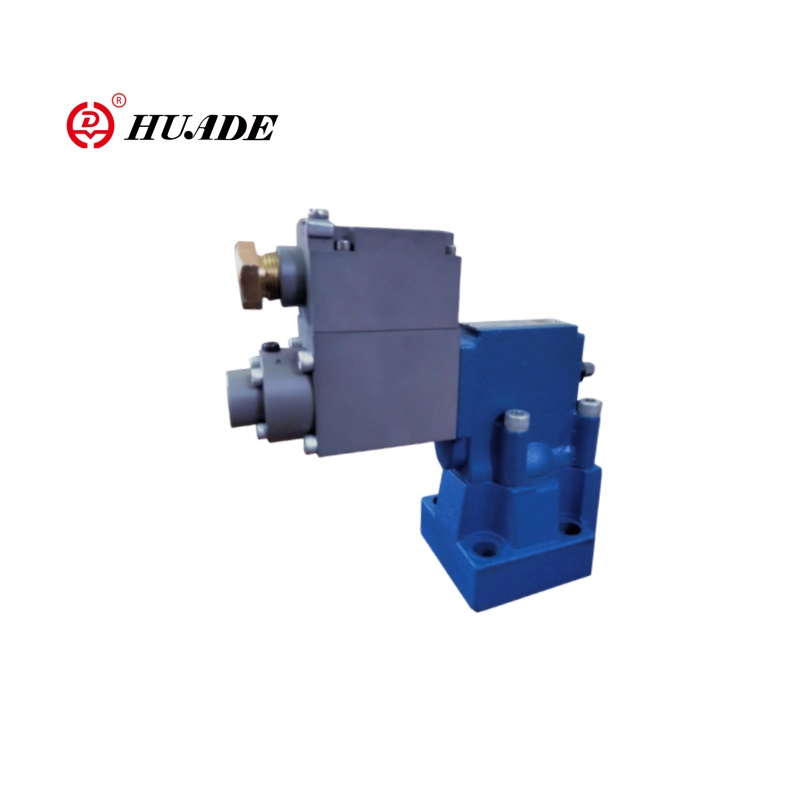

У параўнанні з выбухам, які не ўяўляе сабой DBE, серыя DBEM Valve DBEM больш падыходзіць для сцэнарыяў з высокай дынамічнай рэакцыяй і інтэлектуальнымі патрабаваннямі. Дыяпазон працоўнага ціску 50 ~ 315 бар, хуткасць патоку да 600 л/мін (мадэль DBEM 32). Працоўнае напружанне складае DC 24V. Выбух, які не ўяўляе сабой, DBEM, які не ўтрымлівае ціск, прымае ўбудаваны дызайн з дадатковым інтэграваным лічбавым узмацняльнікам (OBE модулем), спрошчанай праводкай і структурай ядра ўбудовы клапана, таму не трэба разбіраць трубаправод для абслугоўвання.
| Вадкі | Мінеральнае алей, прыдатнае для ўшчыльнення NBR і FKM |
| Эфір фасфатаў для ўшчыльнення FKM | |
| Дыяпазон тэмпературы вадкасці ℃ | -30 да +80 (ушчыльненне NBR) |
| -20 да +80 (ушчыльненне FKM) | |
| Дыяпазон глейкасці мм2/s | 2,8 да 380 |
| Лінейнасць | ± 3,5% |
| Паўтаральнасць | ＜ ± 2% |
| Электрычны | |
| Крыніца харчавання | DC |
| Min.solenoid току Ма | 100 |
| Max.Solenoid току MA | 800 |
| Супраціў шпулькі | 19,5 Ом пры 20 ℃, Max.warm Значэнне: 28,8 Ом |
| Працоўны статус | Няспынны |
| Макс. Праца экалагічнай тэмпературы | +50 ℃ |
| Ізаляцыя да DIN 40 050 | IP65 |
Асаблівасці:
-SUB-SUB-PLATE MOPTING:
- Партаванне ўзору на DIN 24 340 Форма E і ISO 6264
- Для ўстаноўкі ў калектарах
- 4 рэйтынгі ціску
- Макс. Абмежаванне ціску, неабавязкова
- Узмацняльнік тыпу VT-2000 (неабходна замовіць асобна)
Прыкладанне:
DBEM, які не ўяўляе сабой выбух, шырока выкарыстоўваецца ў нафтавай і газавай прамысловасці, хімічных і фармацэўтычных выбуханых сістэмах, вугальных шахтах і падземнага абсталявання, караблях і марской інжынерыі.
Прыклад:
Выбух-устойлівы PLC → клапан DBEM (убудаваны ўзмацняльнік OBE) → датчык ціску, які ўяўляе сабой выбух
↓
Аўтобус Profibus-DP
Выбух, які не ўяўляе сабой, клапан для зняцця ціску DBEM з'яўляецца пілотным клапанам для зняцця ціску. Ён выкарыстоўваецца для пастаяннага ўстанаўлення ціску ў гідраўлічных сістэмах электрычным сігналам.

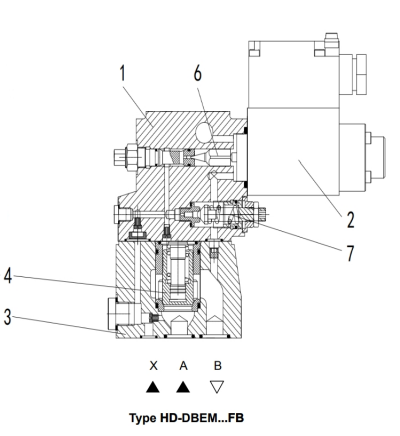

У асноўным гэтыя клапаны складаюцца з пілотнага клапана (1) з прапарцыйным электрамагнітам (2) і асноўным клапанам (3) з галоўнай устаўкай шпулькі (4).
Увядзіце HD-DBE ... FB
Абмежаванне ціску ў адносінах да электрычнага току і ўсталёўваецца прапарцыянальным электрамагнітам (2). Ціск сістэмы прымяняецца да асноўнай шпулькі (4). У той жа час ціск прымяняецца да вясновай бакі галоўнай шпулькі (4) і пілотнага папэта (6) з дапамогай адтуліны (5) на пілотным клапане (1). Калі гідраўлічная сіла перавышае электрамагнітную сілу, адчыняецца пілотны пап (6). Пілотная вадкасць можа пераступаць да рэзервуара і падзенне ціску, выкліканае ўздзеяннем адтуліны галоўнай шпулькі (4). Затым Main Spool (4) адкрывае канал ад помпы да рэзервуара.
Увядзіце HD-DBEM ... FB
Неабавязкова клапан можа пастаўляцца з дадатковым вясновым пілотным клапанам (7) для максімальнага бяспекі ціску (залішняя бяспека ціску).

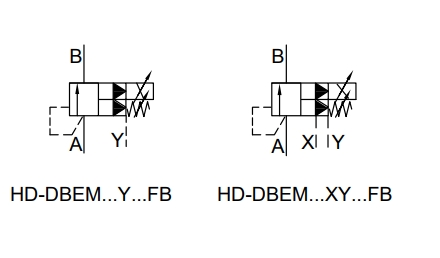

Сімвал Выбух-ахоўны клапан для зняцця ціску DBEM
