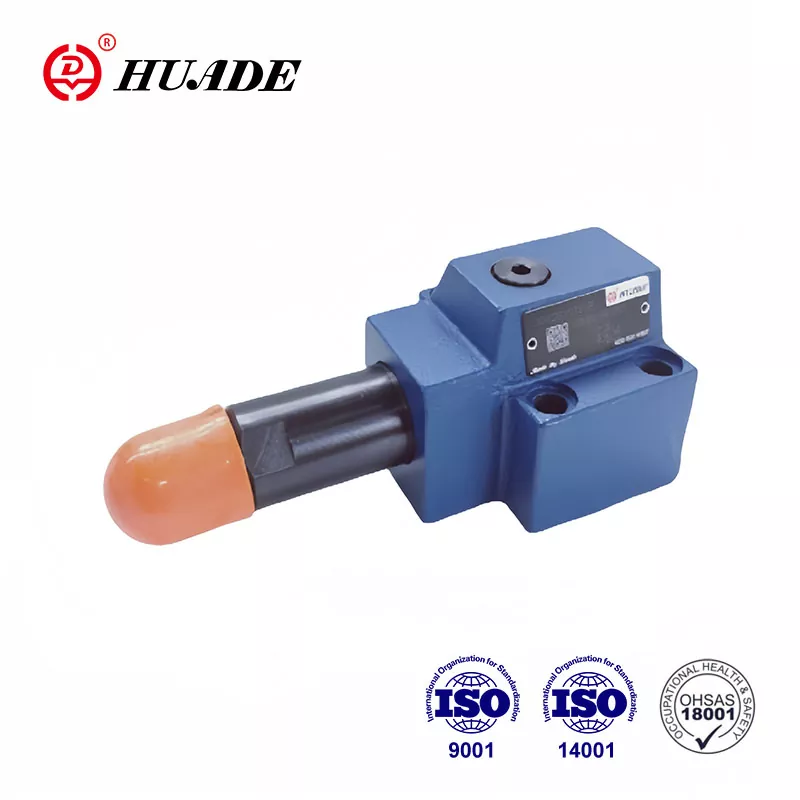

Клапан паслядоўнасці ціску тыпу DZ 10 DP - гэта клапан паслядоўнасці ціску з прамым кіраваннем. Ён выкарыстоўваецца для секвенирования другой сістэмы ў залежнасці ад ціску. Ён дзіка прадаецца ў Кітаі і ў замежных краінах з высокай якасцю і больш нізкай цаной. Клапан паслядоўнасці ціску Huade® цалкам адпавядае міжнародным стандартам у гідраўлічнай прамысловасці. Укараняючы перадавыя тэхналогіі Rexroth, гідраўлічныя клапаны Huade® сумяшчальныя з Rexroth па прадукцыйнасці.
|
Тэхнічныя дадзеныя |
|
|
Ціск на ўваходзе, порт P, B (X） (МПа) |
да 31.5 |
|
Ціск на выхадзе, порт A (МПа) |
да 21.0 |
|
Супрацьціск, порт T (МПа) |
да 16.0 |
|
Максімальна дапушчальны расход (л/мін) |
да 80 |
|
Вадкасці |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон глейкасці (мм²/с) |
10~800 |
|
Дыяпазон тэмператур вадкасці (℃) |
-30 да +80 |
|
Чысціня вадкасці (гм) |
Чысціня вадкасці. Максімальна дапушчальная ступень забруджвання вадкасці па NAS 1638, клас 9 |
|
Максімальны расход (л/мін) |
да 80 |
Асаблівасці:
▶ Для мантажу падкладкі
▶ 4 ступені ціску
▶ 4 элемента рэгулявання:
. Паваротная ручка
. Гільза з шасціграннікам і ахоўным каўпачком
. Паваротная ручка са шкалой, якая замыкаецца
. Паваротная ручка са шкалой
▶ З падключэннем манометра
▶ Зваротны клапан, дадаткова
▶ Схема мантажу ў адпаведнасці з DIN 24 340, форма D, ISO 5781 і CETOP - RP 121H
Ужыванне:
Гэты клапан паслядоўнасці ціску DZ 10 DP можа шырока выкарыстоўвацца ў гідраўлічных сістэмах пад'ёмна-транспартных машын, будаўнічай тэхнікі, прамысловых транспартных сродкаў, станкоў, караблёў, металургічнага і іншага абсталявання.
Паслядоўны ціск усталёўваецца з дапамогай рэгулявальнага элемента (1).
Націскная спружына (2) утрымлівае золотник (3) у зыходным становішчы, клапан зачынены. Ціск у порце A прысутнічае ў зоне поршня золотника кіравання (3) насупраць спружыны сціску (2) праз лінію кіравання (4). Калі ціск дасягае значэння, усталяванага на націскной спружыне (2), золотник кіравання (3) перамяшчаецца і адкрывае злучэнне A з B. Сістэма, якая падключана да порта B, працуе без падзення ціску ў канале A.
Кіруючы сігнал атрымліваецца праз лінію кіравання (4) ад порта A або звонку праз злучэнне X.
У залежнасці ад прымянення клапана алей для зліву ўцечкі можа быць прапушчаны звонку праз злучэнне Y або ўнутр праз злучэнне B.
будова ДЗ 10 ДП 1 -40В
Умоўныя абазначэнні ДЗ 10 ДП-10Б
