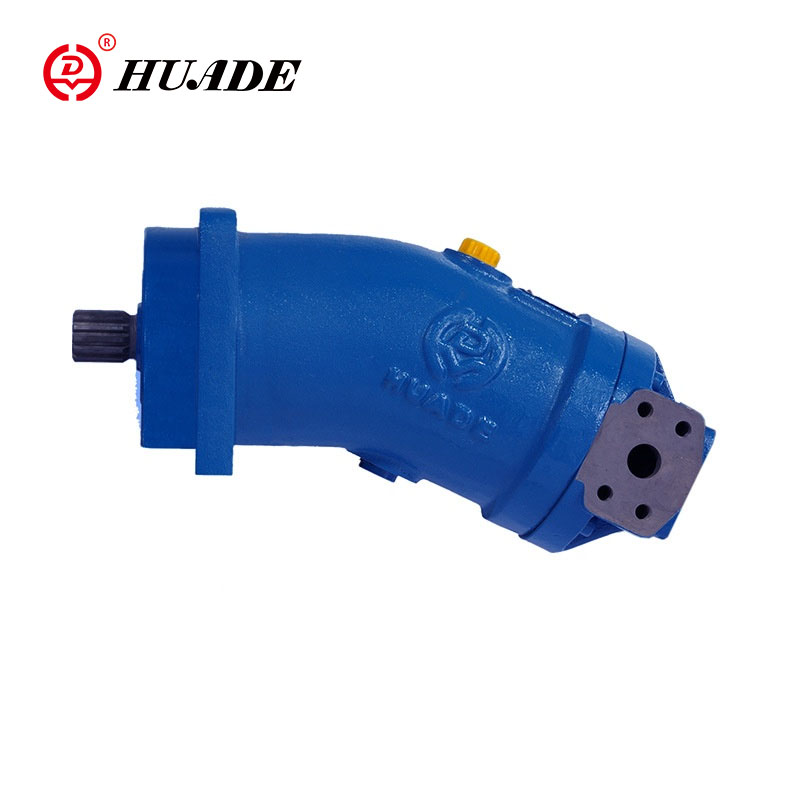

Аксіяльна-поршневы фіксаваны помпа/рухавік A2F

Аксіяльна-поршневы фіксаваны помпа/рухавік A2F A2F можа выкарыстоўвацца як помпа або рухавік у гідрастатычных драйверах, у адкрытым або закрытым контуры. Гэта аксіяльна-поршневая ўстаноўка канструкцыі сагнутай восі з фіксаваным перамяшчэннем. Пры працы ў якасці помпы расход помпы A2F прапарцыйны хуткасці прывада і аб'ёму. Пры працы рухавіка A2F выхадная хуткасць прапарцыйная аб'ёму ахопу і адваротна прапарцыйная рабочаму аб'ёму. Выхадны крутоўны момант павялічваецца з перападам ціску паміж бакамі высокага і нізкага ціску.

Параметр прадукту аксіяльна-поршневага фіксаванага помпы/рухавіка A2F

• Памер: 10-500
• Пікавы ціск: да 40MPa
• Схема: для адкрытай або замкнёнай ланцуга.
• Канструкцыя: аксіяльны канічны поршань, канструкцыя сагнутай восі

▶Працоўны ціск на ўваходзе

◆помпа

Мінімальны ціск у портах A або B

P_абс-------0,08 МПа

У замкнёных ланцугах ціск падачы павінен складаць ад 0,2 МПа да 0,6 МПа ў залежнасці ад хуткасці помпы і глейкасці гідраўлічнай вадкасці

◆Матор

Ціск у порту A або B

Намінальны ціск PN = 35MPa

Пікавы ціск P_макс= 40 МПа

Сума ціскаў у портах A і B не павінна перавышаць 70 МПа (індывідуальны ціск з абодвух бакоў макс. 40 МПа)

▶Працоўны ціск на выхадзе

◆помпа

Намінальны ціск---P_N= 35 МПа

Пікавы ціск-----P_макс= 40 МПа

Рэгістр націску

▶Максімальна дапушчальны ціск корпуса (у порту T)

Pabs----0,2 МПа

▶Дыяпазон тэмпературы алею

t_мін---- -25℃

t_макс--- +80℃

▶Дыяпазон глейкасці

V_мін----(на кароткі час)10 мм²/с

V_макс---(на кароткі час)1000 мм²/с

▶Аптымальная рабочая глейкасць

V_апт--- 16-36 мм²/с

Асаблівасці прадукту і прымяненне аксіяльна-поршневага фіксаванага помпы/рухавіка A2F

Асаблівасці

▶Высокая прадукцыйнасць паваротнай групы з добра праверанай сферычнай зонай кіравання з перавагамі: нізкая перыферыйная хуткасць самацэнтравання, высокая эфектыўнасць.

▶ Трывалыя падшыпнікі качэння вытрымліваюць працяглы тэрмін службы.

▶ Прывадны вал здольны прымаць радыяльную нагрузку.

▶ Мантажны фланец ISO, аднастайны для фіксаванага зрушэння.

▶Помпы/рухавікі і вар'іраваныя рухавікі ад памеру 55.

▶ Можа выкарыстоўвацца ў спалучэнні з вогнеўстойлівымі вадкасцямі.

▶ Нізкі ўзровень шуму.

Ужыванне

Аксіяльна-поршневы фіксаваны помпа/рухавік A2F шырока выкарыстоўваецца ў машынабудаванні, вугальнай тэхніцы, сельскагаспадарчай тэхніцы, металургічным абсталяванні, станках і г.д.
