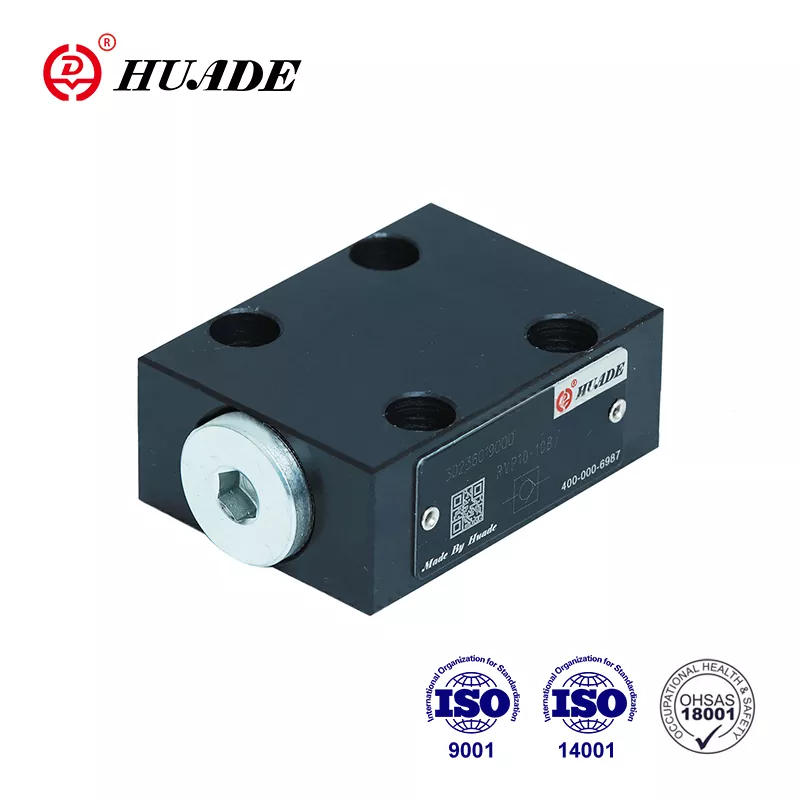

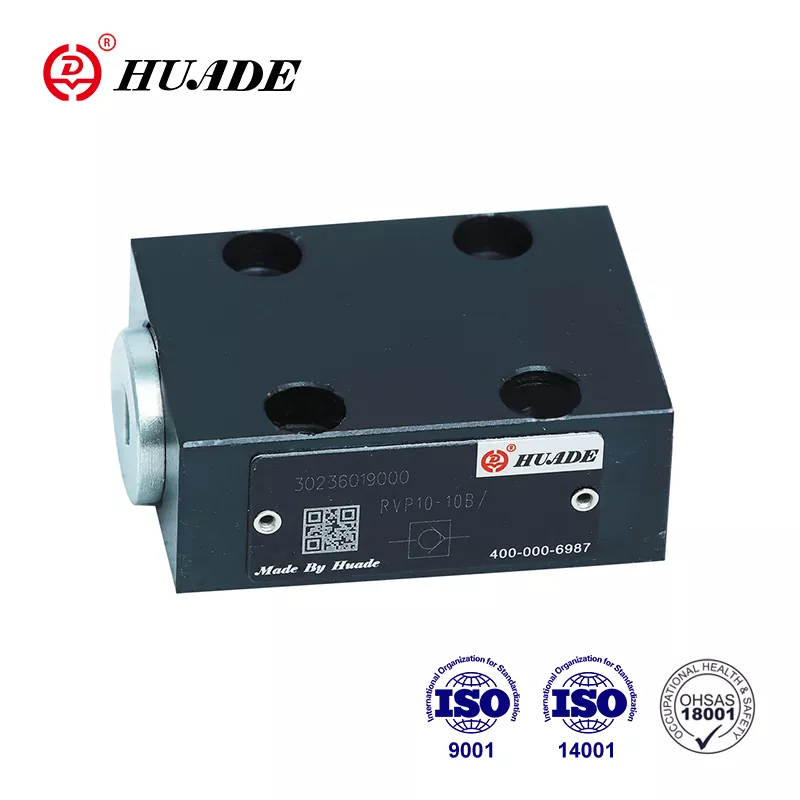

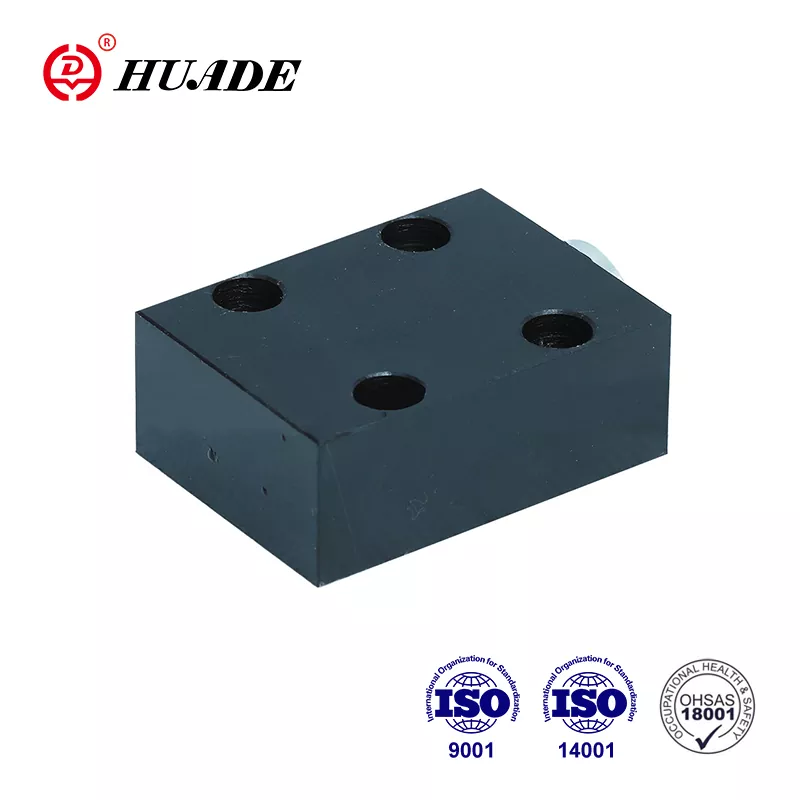

З'яўляючыся вядучым у Кітаі вытворцам гідраўлічнай трансмісіі і тэхналогій кіравання, высакаякасны зваротны клапан Huade® RVP 8 можа цалкам замяніць серыю RVP 8, прапанаваную Rexroth. Цана больш разумная. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя зваротныя клапаны Huade® маюць высокую прадукцыйнасць і ўжо папулярныя сярод кітайскіх спажыўцоў. Гідраўлічныя клапаны Huade® шырока выкарыстоўваюцца ў інжынернай і будаўнічай тэхніцы, металургіі, станках і г. д. Уся прадукцыя праходзіць строгія выпрабаванні перад тым, як пакінуць завод. Мы гарантуем якасць кожнага зваротнага клапана на працягу аднаго года. На працягу гарантыйнага перыяду рамонт бясплатны.
|
Тэхнічныя даныя |
|||||||||
|
Памер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Працоўны ціск, не больш (МПа) |
31.5 |
||||||||
|
Ціск адкрыцця (МПа) |
0.05 |
||||||||
|
Напорная вадкасць |
мінеральныя алею або фасфатныя эфіры |
||||||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
||||||||
|
Дыяпазон вязкасці (мм2/с) |
2,8~500 |
||||||||
|
Фіксацыя становішча |
неабавязковы |
||||||||
|
Вага (кг) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Асаблівасці:
▶ Злучэнне падкладкі
▶ Закрыццё без уцечак у адным кірунку
Ужыванне:
Зваротны клапан RVP 8 у асноўным выкарыстоўваецца на выхадзе з помпы ў якасці клапана зваротнага ціску і перепускного клапана.
Зваротны клапан RVP 8 мае задачу, пераважна, закрываць паток без уцечкі ў адным кірунку і дазваляць свабодны паток у процілеглым кірунку. Ён у асноўным складаецца з корпуса (1), талеркі (2), спружыны сціску (3) і спружыннае сядзенне(4). Ход талеркі (2), якая наводзіцца на яе
знешні дыяметр, абмежаваны механічным упорам. Убудаваная спружына сціску (3) падтрымлівае рух закрыцця. Акрамя таго, спружына сціску (3) утрымлівае талерку (2) у закрытым становішчы, нават калі праз клапан няма патоку.
Сімвал
Структурная схема
①Корпус ②Корпус ③Спружына ④Спружына сядзенне
1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр
3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.
4. Крапежныя шрубы клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў
5. Шурпатасць паверхні, звязанай з клапанам, павінна складаць 0,8/
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
