Ахоўныя клапаны (PRV) з'яўляюцца важнымі прыладамі бяспекі ў прамысловых сістэмах. Яны аўтаматычна скідаюць лішні ціск, каб прадухіліць пашкоджанне абсталявання, збой сістэмы або небяспечныя выбухі. Разуменне таго, як працуюць гэтыя клапаны і іх працоўны стан, мае вырашальнае значэнне для падтрымання бяспечнай і эфектыўнай прамысловай працы.
Гэты комплексны аналіз ахоплівае ўсё, што вам трэба ведаць аб клапанах скіду ціску, ад асноўных прынцыпаў да перадавых метадаў кантролю. Мы вывучым розныя тыпы клапанаў, агульныя праблемы, стратэгіі тэхнічнага абслугоўвання і галіновыя стандарты, якія забяспечваюць належную працу гэтых важных прылад бяспекі.
Клапан скіду ціску падобны на ахову для сістэм пад ціскам. Успрымайце гэта як кнопку аўтаматычнага адпускання, якая адкрываецца, калі ціск становіцца занадта высокім. Калі ціск у сістэме дасягае небяспечнага ўзроўню, клапан адкрываецца, каб частка вадкасці (газу або вадкасці) пад ціскам выйшла. Як толькі ціск падае да бяспечнага ўзроўню, клапан зноў зачыняецца.
Клапан працуе праз просты, але эфектыўны механізм. Спружынная або пілотная сістэма пастаянна кантралюе ціск. Калі ціск становіцца дастаткова моцным, каб пераадолець сілу спружыны, клапан адкрываецца. Гэта адбываецца аўтаматычна без кантролю чалавека, што робіць яго надзейнай апошняй лініяй абароны ад аварый, звязаных з ціскам.
Прамысловыя аварыі, звязаныя з залішнім ціскам, могуць быць катастрафічнымі. Знакамітая ядзерная аварыя на востраве Тры-Майл паказала, наколькі важныя гэтыя клапаны для бяспекі. Без належнага скіду ціску абсталяванне можа выбухнуць, выклікаючы:
PRV служаць апошнім бар'ерам бяспекі, абараняючы як людзей, так і абсталяванне, калі іншыя сістэмы кіравання выходзяць з ладу.
Разуменне ключавых кампанентаў дапамагае растлумачыць, як працуюць гэтыя клапаны:
Элементы клапана:Асноўныя рухомыя часткі, уключаючы дыск (частка, якая адкрываецца і зачыняецца) і ўшчыльняльнікі, якія прадухіляюць уцечку ў закрытым стане.
Сэнсарныя элементы:Яны вызначаюць змены ціску. Яны могуць быць альбо дыяфрагмамі (для нізкага ціску, высокай дакладнасці), альбо поршнямі (для высокага ціску, цяжкіх нагрузак).
Элементы эталонных сіл:Звычайна рэгулююцца спружыны, якія задаюць ўзровень ціску, пры якім адкрываецца клапан. Дадатковыя дэталі, такія як сопла і камеры ціску, рэгулююць рэакцыю клапана.
матэрыялы:Звычайныя матэрыялы ўключаюць латунь для агульнага выкарыстання і нержавеючую сталь (маркі 303, 304 або 316) для агрэсіўных асяроддзяў. Выбар залежыць ад таго, які тып вадкасці апрацоўвае клапан, і ад умоў эксплуатацыі.
У сучасных клапанах, такіх як серыі J кампаніі Emerson, выкарыстоўваюцца збалансаваныя сильфоны, якія зніжаюць уплыў ціску ўнізе, што робіць іх больш дакладнымі і надзейнымі.
PRV сустракаюцца ў многіх галінах:
Нафта і газ:Абарона трубаправодаў і тэхналагічнага абсталявання ад небяспечных скокаў ціску.
Хімічная апрацоўка:Прадухіленне выбухаў рэактараў і абарона ад пагонных рэакцый.
Паравыя сістэмы:Ахова катлоў і параразмеркавальных сетак на электрастанцыях і вытворчых прадпрыемствах.
Ачыстка вады:Падтрыманне бяспечнага ціску ў сістэмах апрацоўкі і размеркавання вады.
Фармацэўтычная вытворчасць:Абарона стэрыльных кантэйнераў і апрацоўчага абсталявання.
Сістэмы HVAC:Забеспячэнне бяспечнай эксплуатацыі сістэм ацяплення і ахалоджвання ў будынках.
Некаторыя ўмовы могуць выклікаць небяспечнае павышэнне ціску:
Хоць абодва тыпу абараняюць ад залішняга ціску, яны працуюць па-рознаму:
Клапаны скіду ціску (PRV):Адкрываюцца паступова і звычайна выкарыстоўваюцца з вадкасцямі. Яны пачынаюць адкрывацца прыкладна на 3-5% вышэй зададзенага ціску і цалкам зачыняюцца, калі ціск падае на 2-4% ніжэй зададзенага.
Ахоўныя ахоўныя клапаны (SRV):Хутка адчыняюцца з "выскокам" і выкарыстоўваюцца з газамі або парай. Яны вытрымліваюць павышэнне ціску на 10-20% вышэй зададзенага.
Камбінаваныя клапаны:Можа працаваць як з вадкасцямі, так і з газамі, пераключаючыся паміж паступовым і рэзкім дзеяннем у залежнасці ад тыпу вадкасці.
Гэта найбольш распаўсюджаны тып, які выкарыстоўвае спружыну для ўтрымання клапана закрытым.
Лепш за ўсё выкарыстоўваць для:Паравыя катлы, прымяненне ў агульных працэсах
Гэтыя клапаны кампенсуюць эфект супрацьціску з дапамогай сильфонной або поршневай сістэмы.
Лепш за ўсё выкарыстоўваць для:Сістэмы з пераменным супрацьціскам, брудныя або агрэсіўныя службы

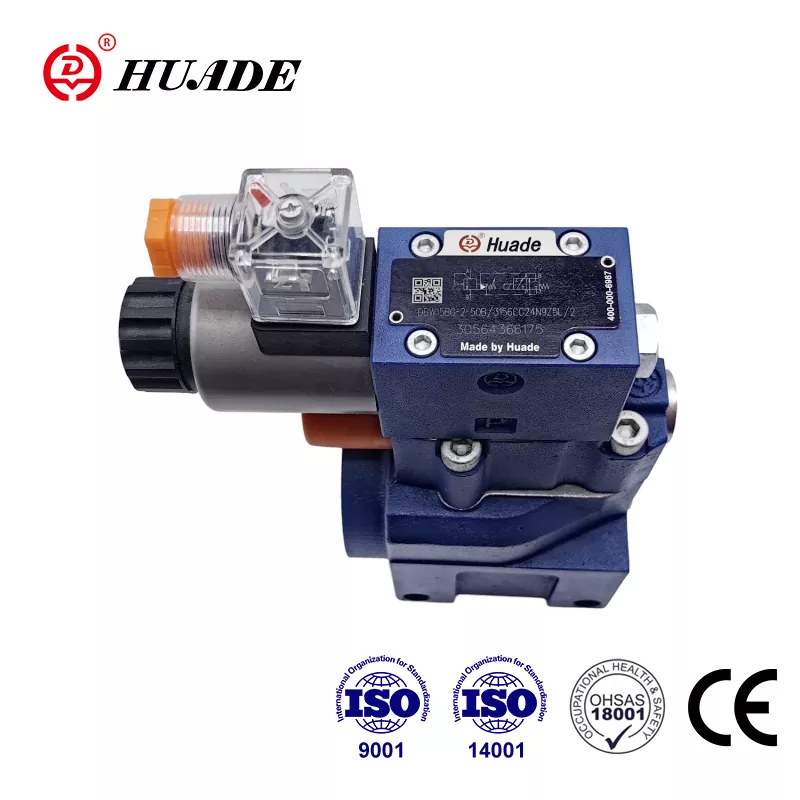

У іх выкарыстоўваецца невялікі пілотны клапан для кіравання вялікім галоўным клапанам.
Лепш за ўсё выкарыстоўваць для:Сістэмы вялікай ёмістасці, высокага ціску
Гэта тонкія металічныя дыскі, якія лопаюцца, калі ціск становіцца занадта высокім.
Лепш за ўсё выкарыстоўваць для:Рэдкія выпадкі залішняга ціску, агрэсіўныя асяроддзя
Гэтыя спецыяльныя клапаны адкрываюцца на працягу мілісекунд, каб абараніць ад рэзкіх скокаў ціску.
Лепш за ўсё выкарыстоўваць для:Абарона ад хуткіх перападаў ціску ў трубаправодах
Гэта ціск, пры якім клапан пачынае адкрывацца. Яго неабходна старанна адкалібраваць, звычайна правяраючы тры разы, каб забяспечыць дакладнасць у межах ±3% або 0,1 бар. Каб прадухіліць уцечку, нармальны працоўны ціск павінен быць мінімум на 20% ніжэй зададзенага ціску (мінімум на 10%).
Ціск скіду роўны зададзенаму ціску плюс залішні ціск. Розныя прыкладанні дазваляюць выкарыстоўваць розныя ўзроўні залішняга ціску:
Стандарты ASME абмяжоўваюць залішні ціск да 10% ад максімальна дапушчальнага працоўнага ціску (MAWP) для большасці судоў або 21% падчас пажару.
Ціск паўторнай ўстаноўкі - гэта калі клапан зноў цалкам зачыняецца. Прадуўка - гэта розніца паміж усталяваным ціскам і ціскам усталявання, звычайна 4-20%. Запас у 3-5% прадухіляе балбатню.
Гэта самы высокі ціск, які можа бяспечна вытрымаць абароненае абсталяванне. Ціск усталявання клапана не павінен перавышаць MAWP, а ціск скіду не павінен перавышаць максімальна дапушчальны назапашаны ціск (MAAP).
Разуменне тыповых рэжымаў адмовы дапамагае ў ліквідацыі непаладак і прадухіленні:
Прычыны:
Наступствы:Залішні ціск у сістэме, магчымае пашкоджанне абсталявання або выбух
Прычыны:
Наступствы:Катастрафічны збой, інцыдэнты з бяспекай (напрыклад, выпадак на востраве Тры Майл)
Прычыны:
Наступствы:Страта энергіі, выкід у навакольнае асяроддзе, неэфектыўнасць сістэмы
Прычыны:
Наступствы:Хуткі знос кампанентаў клапана, пашкоджанне труб, шум
Прычыны:
Наступствы:Няспраўнасць клапана, нечаканая ўцечка, паломка сістэмы бяспекі
Большасць праблем звязана з праблемамі сістэмы, а не з дэфектамі клапанаў, што падкрэслівае важнасць правільнага выбару, устаноўкі і абслугоўвання.
Прафілактычнае абслугоўванне:Рэгулярны агляд, чыстка, змазка і тэставанне. Праграмы высокай рызыкі могуць патрабаваць штогадовага абслугоўвання.
Капітальны рамонт:Поўная разборка, неразбуральнае тэсціраванне, замена кампанентаў і поўнае тэсціраванне перад вяртаннем у эксплуатацыю.
Асноўны агляд:Візуальныя праверкі і праверка на герметычнасць могуць выявіць відавочныя праблемы.
Пашыраны неразбуральны кантроль (NDT):
Гэтыя перадавыя метады могуць рана выяўляць праблемы, зніжаючы выдаткі і прадухіляючы збоі.
Сучасныя тэхналогіі прапануюць складаныя сістэмы кантролю:
Бесправадны акустычны маніторынг:Такія сістэмы, як Rosemount 708, могуць вызначаць працу клапана без фізічнага кантакту.
Датчыкі становішча:Такія прылады, як Fisher 4400, пастаянна кантралююць становішча клапана.
Штучны інтэлект:Штучны інтэлект і машыннае навучанне аналізуюць даныя маніторынгу, каб прагназаваць збоі да іх узнікнення.
Кампаніі, якія выкарыстоўваюць гэтыя тэхналогіі, паведамляюць пра скарачэнне незапланаваных адключэнняў да 50%. Гісторыі поспеху Shell, General Motors і Frito-Lay паказваюць эканомію мільёнаў долараў дзякуючы праграмам прагназаванага тэхнічнага абслугоўвання.
RBI:Колькасна вызначае верагоднасць адмовы і наступствы, дазваляючы рэсурсам тэхнічнага абслугоўвання засяродзіцца на абсталяванні з найбольшай рызыкай.
RCM:Прымяняе падыход, арыентаваны на функцыі, вызначаючы найбольш эфектыўныя задачы па тэхнічным абслугоўванні для кожнага кампанента.
Гэтыя падыходы працуюць разам для аптымізацыі графікаў тэхнічнага абслугоўвання і павышэння агульнай надзейнасці сістэмы.
Адпаведнасць галіновым стандартам важная для бяспекі і законнай працы:
Раздзел I (Катлы) і Раздзел VIII (Судзіны пад ціскам): абмяжуйце залішні ціск да 10-21% ад МДР у залежнасці ад умоў. Патрабуецца незалежная абарона ад ціску для кожнай пасудзіны.
Міжнародныя стандарты, якія ахопліваюць патрабаванні да ахоўных клапанаў, у тым ліку клапанаў з пілотным кіраваннем і разрыўных дыскаў.
Еўрапейскія правілы, якія патрабуюць маркіроўкі СЕ і ацэнкі адпаведнасці абсталявання, якое працуе пад ціскам.
Правілы бяспекі на працоўным месцы ЗША забараняюць ізаляцыю клапанаў і патрабуюць незалежных сістэм скіду ціску.
Сучасныя PRV ўсё часцей уключаюць лічбавыя сістэмы кантролю і кантролю. Разумныя клапаны могуць паведамляць аб сваім стане, прагназаваць патрэбы ў абслугоўванні і аўтаматычна аптымізаваць прадукцыйнасць.
Новыя матэрыялы лепш супрацьстаяць карозіі і даўжэй служаць у суровых умовах. Гэтыя матэрыялы зніжаюць патрабаванні да абслугоўвання і павышаюць надзейнасць.
Камп'ютэрнае мадэляванне дапамагае інжынерам распрацоўваць лепшыя сістэмы клапанаў і прагназаваць прадукцыйнасць у розных умовах. Гэта памяншае неабходнасць дарагіх фізічных выпрабаванняў.
Новыя клапаны мінімізуюць выкіды і ўздзеянне на навакольнае асяроддзе, захоўваючы пры гэтым паказчыкі бяспекі. Гэта асабліва важна пры хімічнай перапрацоўцы і нафтаперапрацоўцы.
Працоўны стан клапана скіду ціску ўключае як параметры ўстойлівага рэжыму (напрыклад, зададзены ціск і прапускная здольнасць), так і характарыстыкі рэакцыі на пераходныя працэсы (напрыклад, час адкрыцця і абарону ад перанапружання). Надзейнасць залежыць ад належнага выканання стандартаў, рэгулярнага тэхнічнага абслугоўвання і ўсё часцей разумных сістэм кантролю.
Важныя адкрыцці апошніх даследаванняў:
Выконваючы гэтыя рэкамендацыі і падтрымліваючы комплексны падыход да кіравання клапанам скіду ціску, арганізацыі могуць забяспечыць бяспечную, надзейную і рэнтабельную працу пры выкананні ўсіх нарматыўных патрабаванняў.
Будучыня тэхналогіі клапанаў скіду ціску выглядае шматспадзеўнай з разумным маніторынгам, прагназуючым абслугоўваннем і перадавымі матэрыяламі, якія працягваюць павышаць бяспеку і надзейнасць. Інфармаванне аб гэтых падзеях і ўкараненне перадавой практыкі будзе мець важнае значэнне для захавання канкурэнтнай перавагі пры забеспячэнні самага высокага ўзроўню бяспекі.
