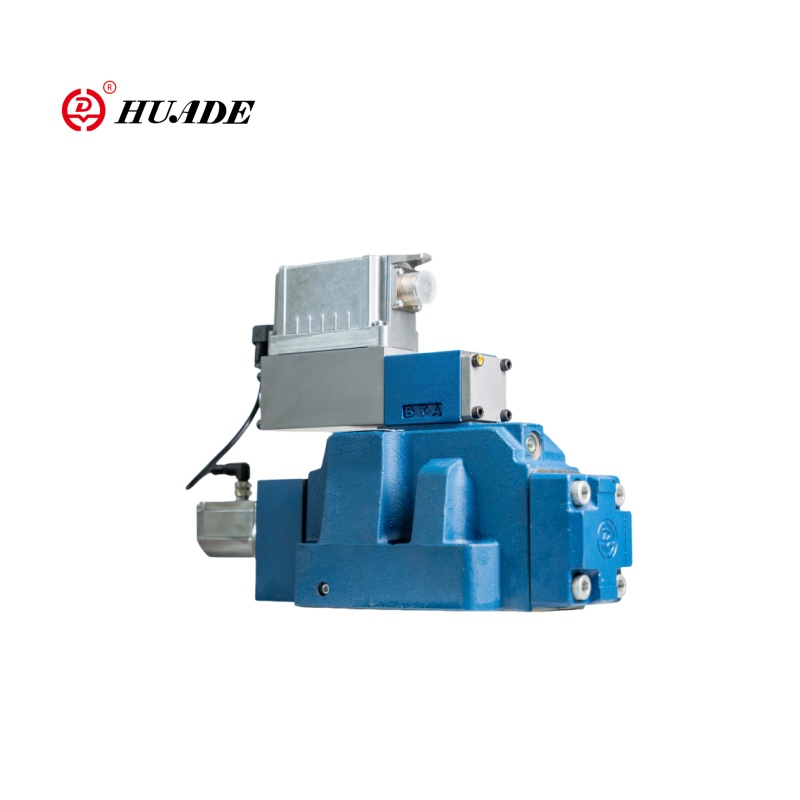

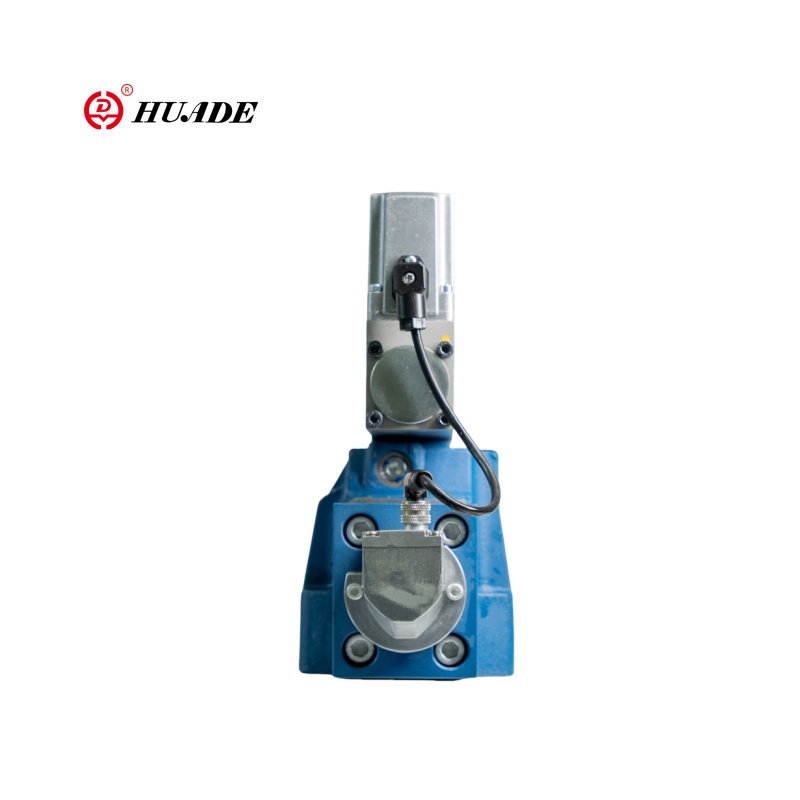

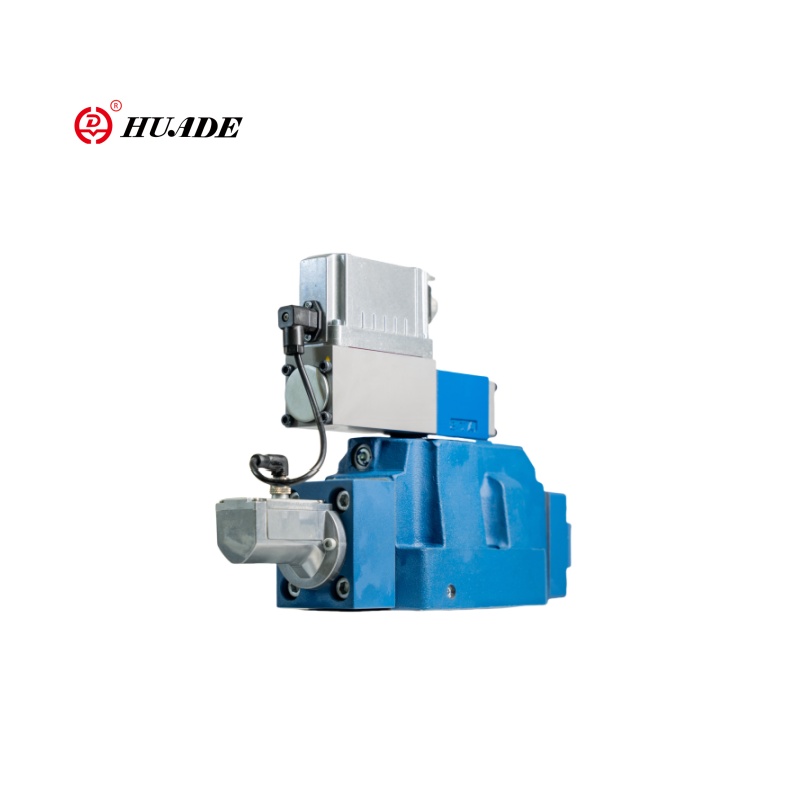

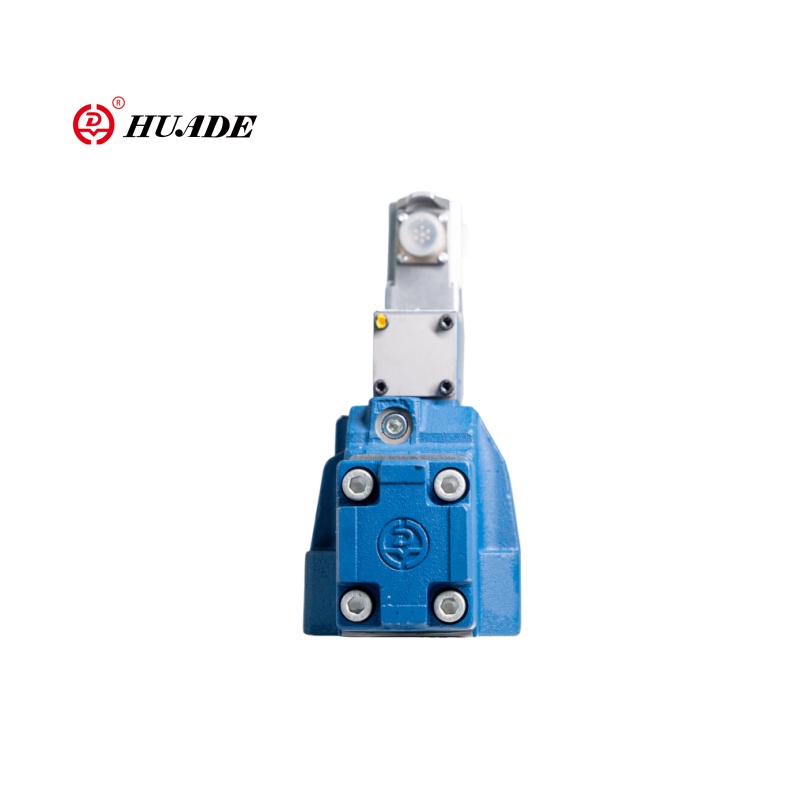

Прапарцыйны накіраваны клапан 4wrle-4x

Прапарцыйны накіраваны клапан HUADE 4WRLE-4X-гэта электра-гідраўлічны прапарцыйны накіраваны клапан (з водгукам з водгукамі OBE). Метад кіравання з'яўляецца прапарцыйным электрамагнітным колерам + клапанам, які знаходзіцца ў закрытым контуры (зваротная сувязь LVDT). Канструкцыя цела, тэхналогія ўшчыльнення і электрамагнітнай прадукцыйнасці, тэхналогія герметызацыі і электрамагнітную прадукцыйнасць, блізкія да ўзроўню Rexroth, але даўгавечнасць пры экстрэмальных умовах працы (напрыклад, высокачашчынная вібрацыя, доўгатэрміновая бесперапынная праца) можа быць крыху іншай. Кошт прадукцыі Huade звычайна на 20% -30% ніжэй, чым Rexroth, са значнай прадукцыйнасцю выдаткаў. Ланцуг паставак лакалізаваны, цыкл дастаўкі кароткі, а пасля продажу рэакцыя хуткай працы.

Параметр прадукту прапарцыянальнага накіраванага клапана 4wrle-4x

Асаблівасць прадукту і прымяненне прапарцыйнага накіраванага клапана 4wrle-4x

Асаблівасці:

▪ Надзейны - правераны і надзейны дызайн

▪ Высокая якасць -шпулька -кантроль і рукавы пілотнага кіравання клапанам

▪ Кантрольная шпуля пілотнага кіравання клапан знаходзіцца ў становішчы "Fail Safe", калі прылада выключаецца

▪ Кантрольная шпуля галоўнага клапана знаходзіцца ў цэнтральным становішчы, арыентаваным на вясновы і/або ў становішчы зрушэння

▪ Гнуткая - падыходзіць для становішча, хуткасці і кантролю ціску

▪ Дакладна - высокая адчувальнасць да рэагавання і невялікі гістэрэз

Прыкладанне:

Прапорцыйны накіраваны клапан 4WRLE-4X падыходзіць для гідраўлічных сістэм кіравання з высокімі патрабаваннямі да дынамічнай прадукцыйнасці, дакладнасці і надзейнасці, асабліва ў сітуацыях, калі патрабуюцца хуткую рэакцыю і зваротную сувязь з закрытым контурам. Прапарцыйны клапан Huade 4WRLE-4X шырока выкарыстоўваецца ў прамысловай аўтаматызацыі, машынах і перапрацоўчых абсталяваннях, машынах для ліцця для пад ціскам і машын для ўздыму, выпрабавальнае і мадэляванне абсталявання, інжынерныя машыны і г.д.

Падрабязнасці вытворчасці прапарцыйнага накіраванага клапана 4wrle-4x

Функцыя, раздзел

Тып клапана тыпу 4WRLE-гэта пілотны кірунак кіравання з зваротнай сувяззю з электрычным становішчам і інтэграванай электронікай (OBE).

Склад клапана:

1. Пілот клапан з стрыжнем клапана і структурай клапана (1)

2. Пазначце клапан з цэнтрам вясной і зваротнай сувяззю (2)

3. Integrated Amplifier (3)

Функцыя:

Калі інтэграваная электроніка (OBE) выключаецца альбо неактыўная, кантрольная шпуля пілотнага кіравання клапан вясной у становішча "няўдалая". Кантрольная шпуля асноўнага клапана знаходзіцца ў цэнтры, арыентаваным на спружыну.

Убудаваная электроніка (OBE) параўноўвае зададзенае значэнне каманды з фактычным значэннем становішча асноўнага кіравання клапанам. У выпадку адхіленняў кантролю будзе актываваны электрамагнітны электрамагніт. З -за змененай магнітнай сілы, пілотная шпулька кіравання падладжваецца

Вясна.

Паток, які актывуецца з дапамогай кіравання перасекамі, прыводзіць да рэгулявання асноўнай кіравання шпулькай. Перасек інсульту/кіравання асноўнай шпулькай кіравання рэгулюецца прапарцыйна да значэння каманды.

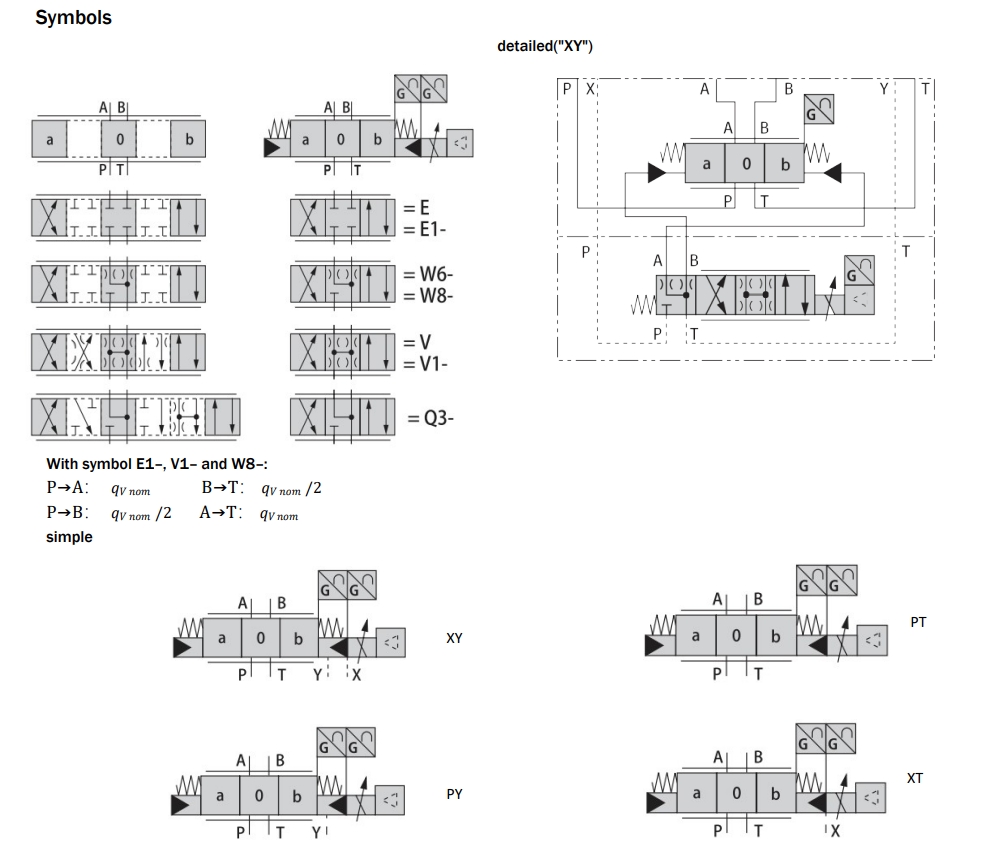

Пастаўка пілотнага алею ў пілотным кіраванні клапане альбо ўнутраны з дапамогай порта P, альбо знешнім праз порт X. Зваротная сувязь можа быць унутранай праз порт T або знешні праз порт у рэзервуар.

Кіраванне электрамагнітным адключэннем

У выпадку наступных памылак, кантрольныя электрамагніты дэрэгіяніруюцца інтэграванай электронікай (OBE), пілотная шпулька кіравання ўсталёўваецца ў становішча "без бяспекі" і разгружае пілотнае алейнае камеры асноўнага клапана. Кіруецца вясной, галоўны шпулька кіравання клапанам будзе рухацца ў цэнтральнае становішча.
