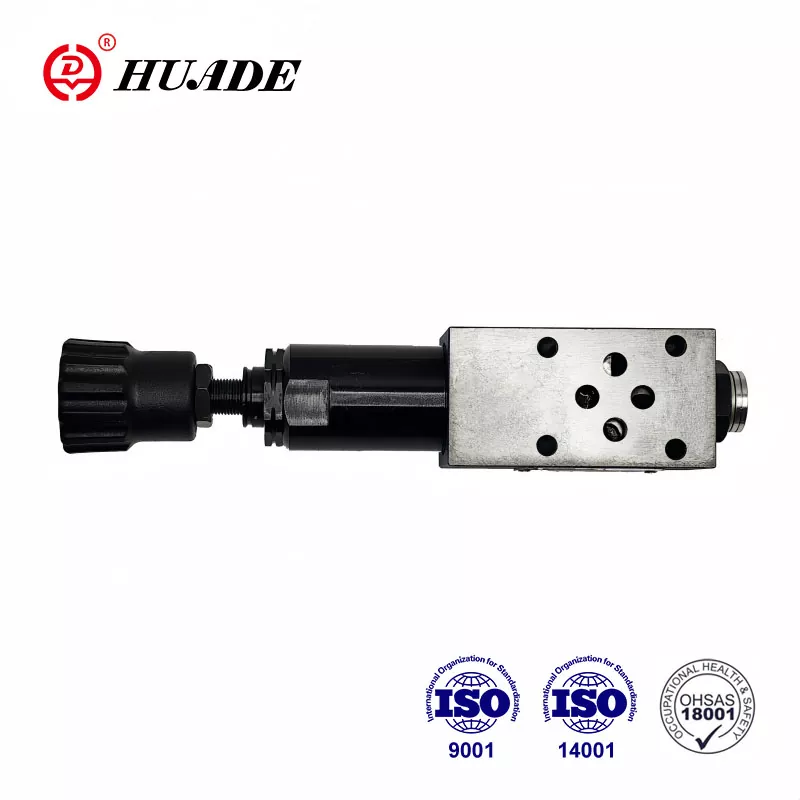

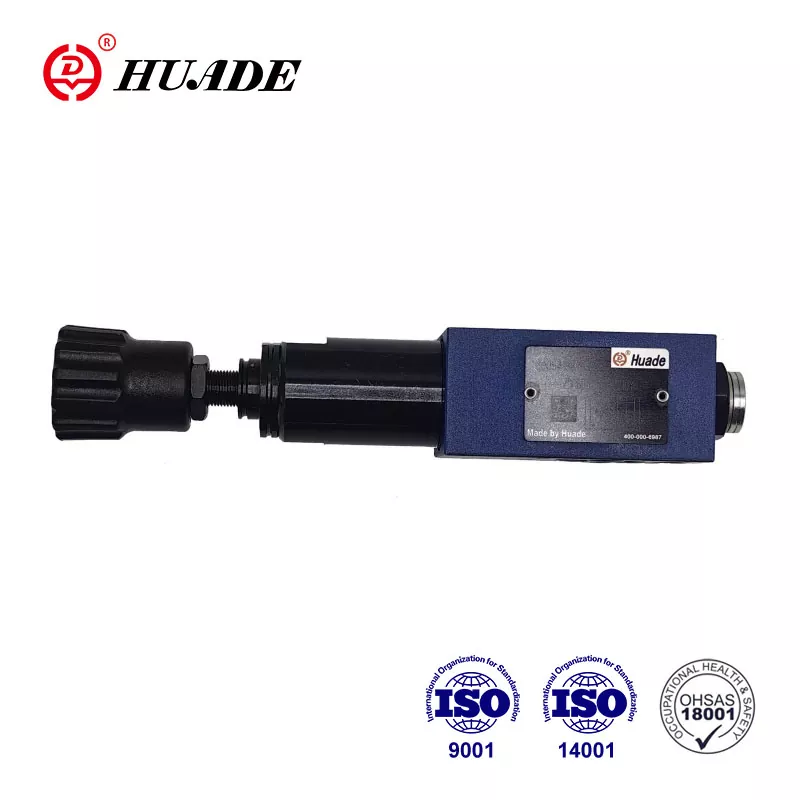

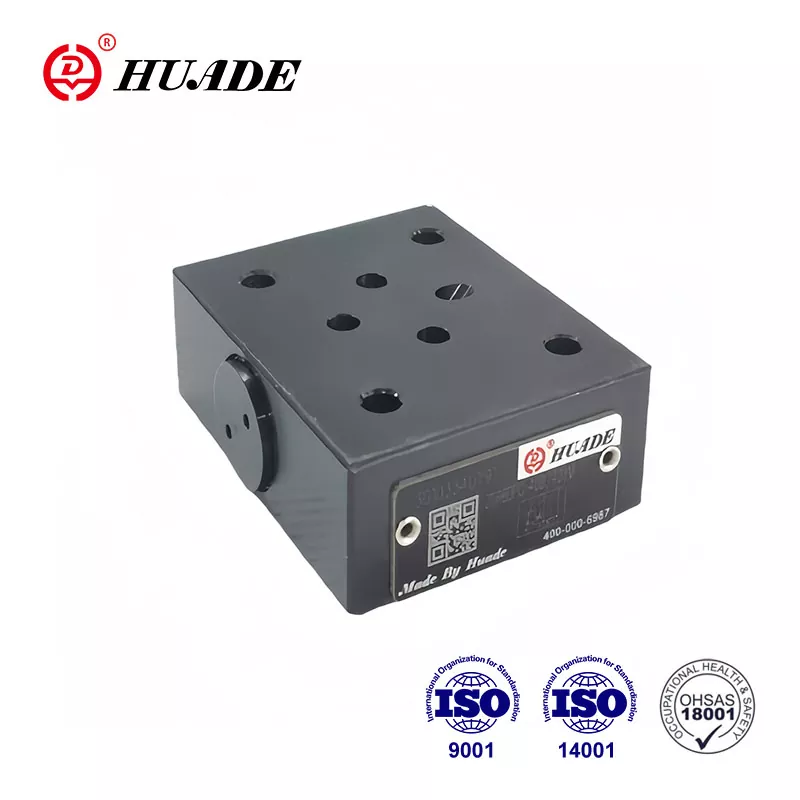

Рэдукцыйныя клапаны Huade® заўсёды адпавядалі міжнародным стандартам. Huade Hydraulic у поўнай меры выкарыстоўвае багатыя ўнутраныя рэсурсы, каб кантраляваць выдаткі, каб пастаўляць гідраўлічныя прадукты па разумнай цане. Рэдуктар ціску ZDR 6 DP0 можна выкарыстоўваць для зніжэння ціску ў гідраўлічных сістэмах.
|
Напорная вадкасць |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон тэмпературы ціску вадкасці (℃) |
-30 да +80 |
|
Дыяпазон глейкасці (мм²/с) |
10~800 |
|
Ступень забруджвання вадкасці |
рэкамендаваць фільтр з мінімальнай хуткасцю ўтрымання β10 > 75 |
|
Макс. порт працоўнага ціску P (МПа) |
да 30 |
|
Другасны ціск (выхад) (МПа) |
да 4 |
|
Порты супрацьціску T(Y) (МПа) |
да 16 |
|
Максімальны паток (л/мін) |
да 7 |
Асаблівасці:
▶ Дызайн талеркі для сэндвічаў
Ужыванне:
Клапан тыпу ZDR 6 DPO выкарыстоўваецца для зніжэння ціску ў сістэме.
Рэдукцыйныя клапаны тыпу ZDR 6 DPO...40B/40YM - гэта рэдукцыйныя клапаны двухслойнай канструкцыі. У асноўным клапан складаецца з корпуса (1), залатніка кіравання (2), сядзення спружыны сціску (3) і спружыны сціску (4).
У стане спакою клапан звычайна адкрыты, і вадкасць можа бесперашкодна цячы з порта P у порт P1. Ціск у порту P1 адначасова прысутнічае ў зоне залатніка, процілеглай спружыне сціску (4). Калі ціск у порце P1 перавышае ўзровень ціску, усталяваны на
спружына сціску (4) золотник кіравання (2) перамяшчаецца ў становішча кіравання супраць спружыны сціску (4) і падтрымлівае зададзены ціск у порце P1 пастаянным.
Калі ціск у порту P1 яшчэ больш павялічваецца з-за знешніх сіл, золотник кіравання (2) перамяшчаецца яшчэ далей у напрамку спружыны сціску (4).
Затым у бак паступае дастатковую колькасць вадкасці, каб прадухіліць далейшае павышэнне ціску. Камера спружыны заўсёды зліваецца ў рэзервуар звонку праз свідраванне ў порт T (Y).
склад ЗДР 6 ДПО...-40Б
Умоўныя абазначэнні ЗДР 6 ДПО...-40Б
