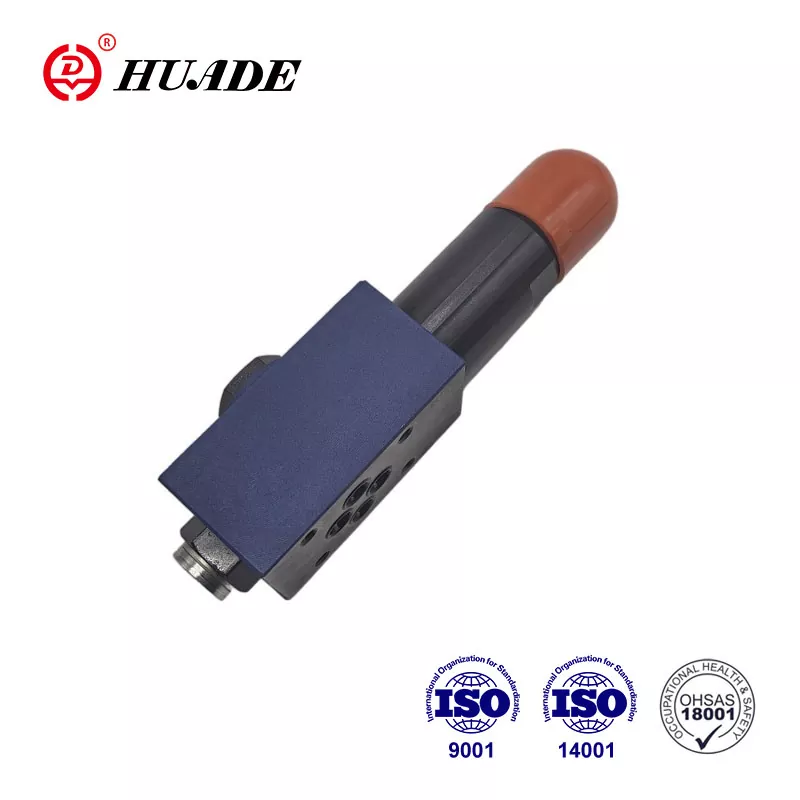

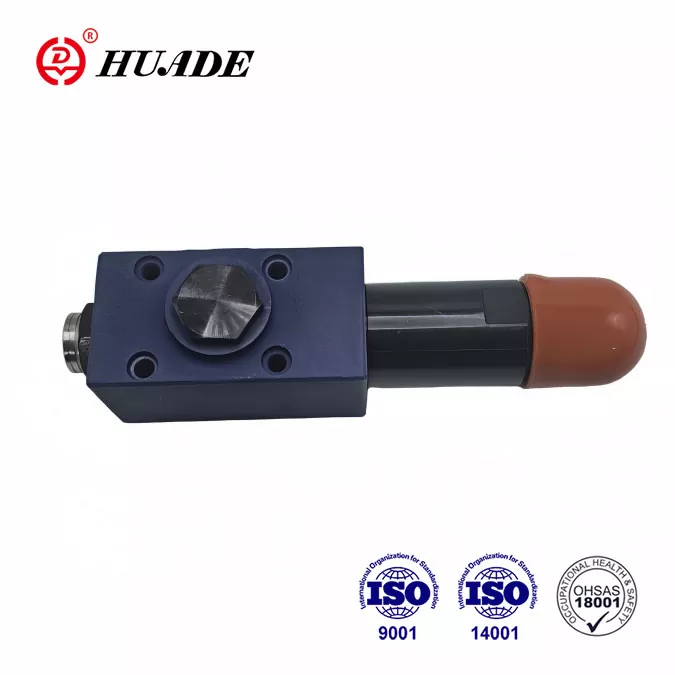

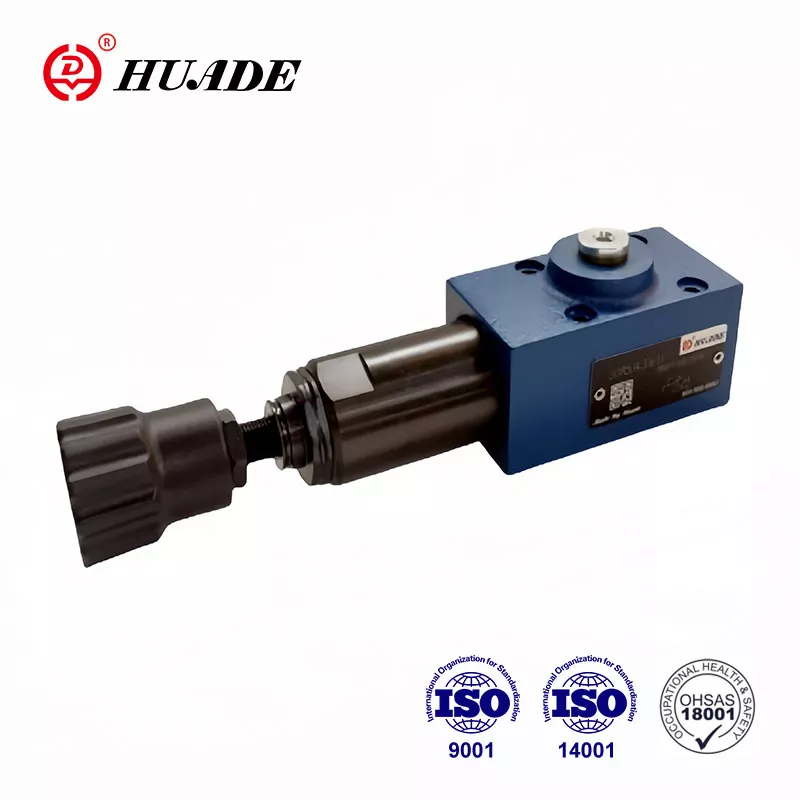

Асноўная функцыя рэдукцыйнага клапана DR 6 DP - кантроль ціску ў сістэме. Дзякуючы шматгадоваму супрацоўніцтву серыя DR 6 DP ад Huade® можа замяніць аднатыпныя Rexroth. Фабрыка з'яўляецца ключавым нацыянальным прадпрыемствам і атрымала шэраг ганаровых грамат і патэнтаў у Кітаі. Huade Hydraulic засяроджваецца на практычнасці сваёй прадукцыі, забяспечваючы пры гэтым якасць сваёй прадукцыі. Цэны на яго рэдукцыйныя клапаны адносна танныя.
|
Макс. працоўны ціск (порт P) (МПа) |
да 31.5 |
|
Макс. другасны ціск (порт А) (МПа) |
да2,5; да7,5; да 15,0; да 21,0; да 31,5 |
|
Макс. супрацьціск (парты T(Y)) (МПа) |
да 16 |
|
Максімальны расход (л/мін) |
да 60 |
|
Вадкасць пад ціскам Мінеральны алей |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон глейкасці (мм²/с) |
10~800 |
|
Дыяпазон тэмпературы ціску вадкасці (℃) |
-30 да +80 |
|
Ступень забруджвання (гм) |
Максімальна дапушчальная ступень забруджвання вадкасці - NAS 1638 клас 9. |
|
Вага (кг) |
прыбл.1.2 |
Асаблівасці:
▶ Мантаж падкладкі
▶ 5 рэйтынгаў ціску
▶ 4 элемента рэгулявання:
. Паваротная ручка
. Установачны шруба з шасціграннікам і ахоўным каўпачком
. Паваротная ручка са шкалой, якая замыкаецца
. Паваротная ручка са шкалой
▶ Зваротны клапан, дадаткова
▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма D, ISO 5781 і CETOP - RP 121H
Ужыванне:
Для зніжэння ціску ў сістэме выкарыстоўваецца рэдукцыйны клапан тыпу DR 6 DP.
Клапан тыпу DR 6 DP з'яўляецца троххадовым рэдукцыйным клапанам з прамым кіраваннем і функцыяй скіду ціску на другасным баку.
Другаснае ціск усталёўваецца элементам рэгулявання ціску (4). У стане спакою клапан звычайна адкрыты, і вадкасць пад ціскам можа бесперашкодна цячы з порта P у порт A. У той жа час ціск у порту A праз лінію кіравання (6) прысутнічае ў вобласці золотника, процілеглай сцісканню вясна(3). Калі ціск у порту A перавышае ўзровень ціску, усталяваны на спружыне сціску (3), золотник кіравання (2) перамяшчаецца ў становішча кіравання і падтрымлівае зададзены ціск у порту A пастаянным.
Кантрольнае і пілотнае алей бярэцца з порта А па лініі кіравання (6).
Калі ціск у порту A па-ранейшаму павялічваецца з-за ўздзеяння знешніх сіл на прывад, золотник кіравання (2) рухаецца яшчэ далей да спружыны сціску (3).
Гэта прыводзіць да таго, што шлях патоку адкрываецца ў порту А праз кантрольную пляцоўку (8) на золотнике кіравання (2) да рэзервуара. Дастатковы ціск вадкасці паступае ў бак, каб прадухіліць далейшае павышэнне ціску.
Камера спружыны (7) заўсёды зліваецца ў бак звонку праз порт T(Y).
Для свабоднага зваротнага патоку з порта А ў порт Р можна ўсталяваць дадатковы зваротны клапан (5).
Падключэнне манометра (1) дазваляе кантраляваць другасны ціск на клапане.
будова ДР 6 ДП 1-50Б
Сімвалы ДР 6 ДП
