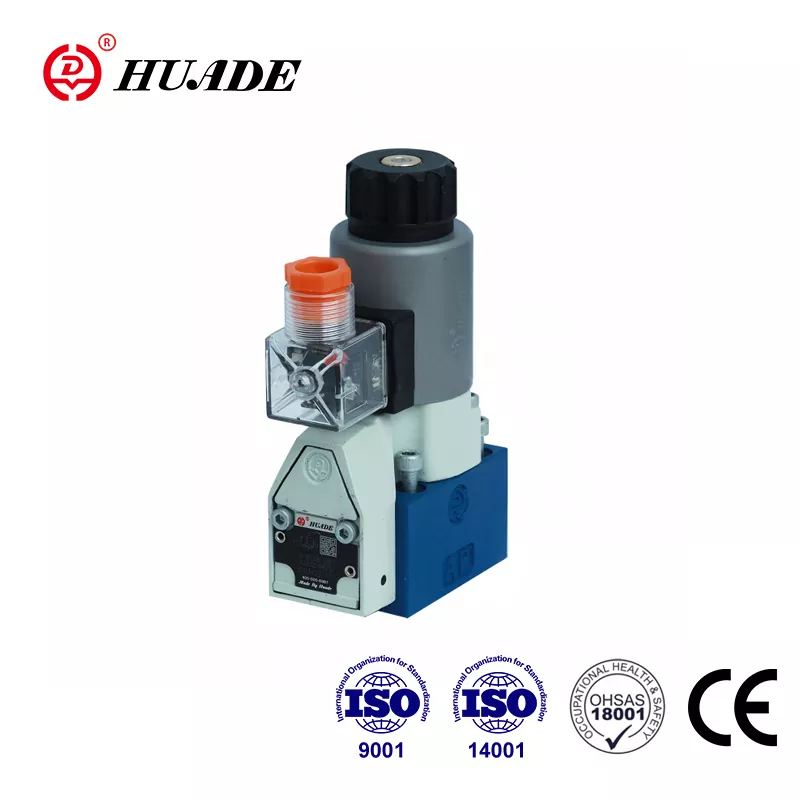

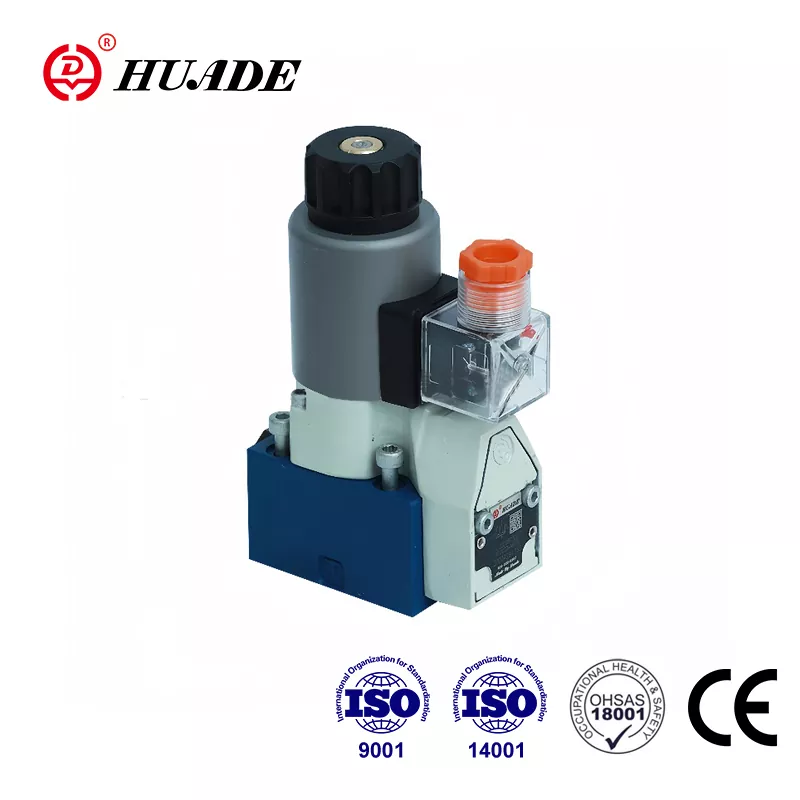

Huade Hydraulic з'яўляецца вядучым вытворцам у гідраўлічнай прамысловасці Кітая і мае два вопыту доўгатэрміновага супрацоўніцтва з Rexroth з 1979 года. Накіраваныя клапаны Huade® тыпу M-SEW 6 з'яўляюцца даступнай заменай для Rexroth® M-SEW 6 кампанентаў серыі 3X . Ён канкурэнтаздольны з добрым якасцю і нізкай цаной. Каб забяспечыць высокую якасць гідраўлічнай прадукцыі, Huade Hydraulic выкарыстоўвае больш за 750 адзінак сучаснага вытворчага абсталявання, імпартаванага з усяго свету. Якасць гэтага электрамагнітнага клапана можа цалкам адпавядаць патрабаванням кліентаў. Завод прайшоў міжнародныя стандарты, а менавіта ISO9001, ISO14001 і OH SAS18001. Серыя накіравальных клапанаў шырока выкарыстоўваецца ў розных прамысловых умовах.
|
Тэхнічныя дадзеныя (Калі ласка, звярніцеся да нас для прымянення па-за гэтымі параметрамі!) |
|||
|
Генерал |
|||
|
Ўстаноўка |
неабавязковы |
||
|
Макс. тэмпература навакольнага асяроддзя (℃) |
50 |
||
|
Вага |
2/2-хадавой талеркавы клапан (кг) |
1.5 |
|
|
3/2-хадавой талеркавы клапан (кг) |
1.5 |
||
|
4/2-хадавой талеркавы клапан (кг) |
2.3 |
||
|
Гідраўлічныя дадзеныя |
|||
|
Макс. працоўны ціск (МПа) |
гл. табліцу на старонцы 140 |
||
|
Макс. расход (л/мін) |
25 |
||
|
Напорная вадкасць |
мінеральныя алею або фасфатныя эфіры |
||
|
Дыяпазон тэмператур вадкасці пад ціскам (℃) |
- ад 30 да + 80 |
||
|
Дыяпазон глейкасці (мм²/с) |
2,8 да 500 |
||
|
Ступень забруджвання мкм |
Максімальна дапушчальная ступень забруджвання гідраўлічнай вадкасці ў адпаведнасці з NAS 1638, клас 9. Таму мы рэкамендуем фільтр з мінімальнай хуткасцю ўтрымання β10≥ 75. |
||
|
Электрычныя дадзеныя |
|||
|
Тып напружання |
DC |
пераменны ток |
|
|
Даступныя напружання (В) |
12、24、42、96、110、205、220 |
магчыма толькі праз выпрамнік |
|
|
Дапушчальнае адхіленне напружання (намінальнае напружанне) (%) |
±10 |
||
|
Спажываная магутнасць (Вт) |
30 |
||
|
Дзяжурства |
100% |
||
|
Час пераходу на ISO 6403 |
гл. табліцу ніжэй |
||
|
Частата пераключэння (цыкл с/гадз) |
15000 |
||
|
Абарона па DIN 40 050 |
IP65 |
||
|
Макс. тэмпература змеявіка (℃) |
да 150 |
||
Асаблівасці:
▶ Накіраваны тарельчаты клапан з прамым прывадам, з электрамагнітным прывадам
▶ Закрыты порт не працякае
▶ Пераключэнне забяспечваецца нават пасля працяглага знаходжання пад ціскам
▶ Электрамагнітная шпулька можа паварочвацца на 90°
▶ Індывідуальнае электрычнае падключэнне
▶ З абароненай рукой, дадаткова
▶ Шаблон пераносу ў Din 24 340 форма A, ISO 4401 і CETOP - RP 121H
Ужыванне:
Накіраваны клапан M-SEW тыпу 2 - гэта накіраваны тарельчаты клапан з электрамагнітным прывадам. Яны кантралююць пачатак, прыпынак і кірунак патоку.
1. Функцыі, секцыя тарельчатага накіравальнага клапана M-SEW 6
M-SEW 6 у асноўным складаецца з корпуса (1), саленоідаў (2), загартаванай сістэмы клапанаў (3) і шара(-оў) (4) у якасці замыкаючага элемента.
Асноўны прынцып:
У зыходным становішчы шарык (4) прыціскаецца да сядзення спружынай (9), а ў пераключаным становішчы — саленоідам (2). Сіла саленоіда (2) дзейнічае праз рычаг (6) і шарык (7) на штыфт прывада (8), які ўшчыльнены з двух бакоў. Камера паміж двума ўшчыльняючымі элементамі злучана з адтулінай P. Такім чынам, ціск у сістэме клапанаў (3) ураўнаважваецца ў залежнасці ад сіл, якія дзейнічаюць (электрамагніт або зваротная спружына). Такім чынам, клапаны могуць выкарыстоўвацца пры ціску да 63 МПа.
выгляд у разрэзе тыпу M-2SEW6N
выгляд у разрэзе тыпу M-3SEW6U
