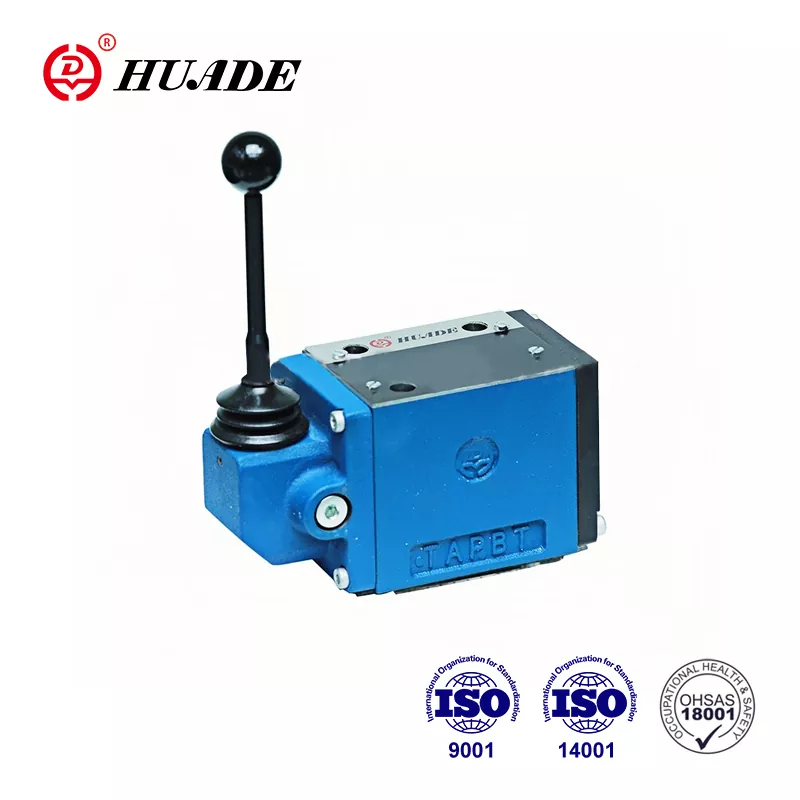

Huade - вядомае кітайскае дзяржаўнае прадпрыемства, якое спецыялізуецца на тэхналогіі гідраўлічнага кіравання. Клапаны Huade® WMM 10 могуць цалкам замяніць тую ж серыю, якую прапануе Rexroth, дзякуючы двум шматгадовым вопытам супрацоўніцтва з Rexroth. Ён канкурэнтаздольны з добрай якасцю і нізкай цаной. Гэты накіравальны клапан мае бясплатнае абслугоўванне на працягу аднаго года гарантыйнага перыяду. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя клапаны Huade шырока выкарыстоўваюцца ў ваеннай прамысловасці і іншых галінах дзякуючы выдатным характарыстыкам.
|
Тэхнічныя дадзеныя (Для прымянення па-за гэтымі параметрамі. Калі ласка, звярніцеся да нас!) |
||
|
Памер |
10 |
|
|
Максімум |
порт A. B. P (㎫) |
да 31,5 |
|
порт T (㎫) |
да 15 |
|
|
Максімальны паток (л/мін) |
да 120 |
|
|
Папярочны перасек патоку (кантрольнае становішча 0) |
для сімвала Q, 6% ад намінальнага перасеку |
|
|
для сімвала W, 3% ад намінальнага перасеку |
||
|
Напорная вадкасць |
Мінеральныя алею (для ўшчыльнення NBR) або |
|
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
|
|
Дыяпазон вязкасці (мм2/с) |
2,8 да 500 |
|
|
Вага (кг) |
прыбл.3,3 |
|
|
Кіраванне магутнасцю на ручцы (N) |
з фіксатарам прыбл.16~23 |
|
|
без фіксатара прыбл.20~27 |
||
Асаблівасці:
▶ Накіраваны золотниковый клапан з прамым прывадам і ручным рычагом
▶ З спружынным вяртаннем або фіксатарам, па жаданні
▶ Для мантажу падкладкі
▶ Шаблон пераносу ў Din 24 340 форма A, ISO 4401 і CETOP - RP 121H
Ужыванне:
Накіраваны клапан тыпу WMM 10 выкарыстоўвае пласціністае злучэнне, якое мае невялікія памеры, вялікую прапускную здольнасць і добрую надзейнасць у параўнанні з іншымі айчыннымі серыйнымі клапанамі. Ён шырока выкарыстоўваецца ў будаўнічай тэхніцы, хімічнай тэхніцы, машынах лёгкай прамысловасці, лакаматывах і іншых галінах прамысловасці.
Клапаны тыпу WMM 10 - гэта накіраваныя золотниковые распределители з ручным рычагом. Яны кантралююць пачатак, прыпынак і кірунак патоку.
Накіравальныя клапаны ў асноўным складаюцца з корпуса ①, ручнога рычага ②, басейна кіравання ③, а таксама адной або дзвюх зваротных спружын ④. У непрацуючым стане золотник ③ утрымліваецца ў нейтральным або зыходным становішчы зваротнымі спружынамі ④. Шпулька кіравання ③ прыводзіцца ў дзеянне з дапамогай ручнога рычага ②, які дзейнічае праз шарнір і штыфт непасрэдна на золотник кіравання ③. Такім чынам, шпулька перамяшчаецца са становішча астатку ў патрабаванае пераключанае становішча. Пасля таго, як ручной рычаг ② быў вернуты ў нулявое становішча, золотник ③ вяртаецца ў нейтральнае становішча з дапамогай зваротных спружын ④.
Тып 4WMM../F.. (з фіксатарам)
Гэтыя клапаны ўяўляюць сабой 2- або 3-пазіцыйныя рэгулюючыя клапаны, якія абсталяваны фіксатарам, які працуе ва ўсіх пераключаных становішчах
Выгляд у разрэзе тыпу WMM10...30B
Патронны дросель
