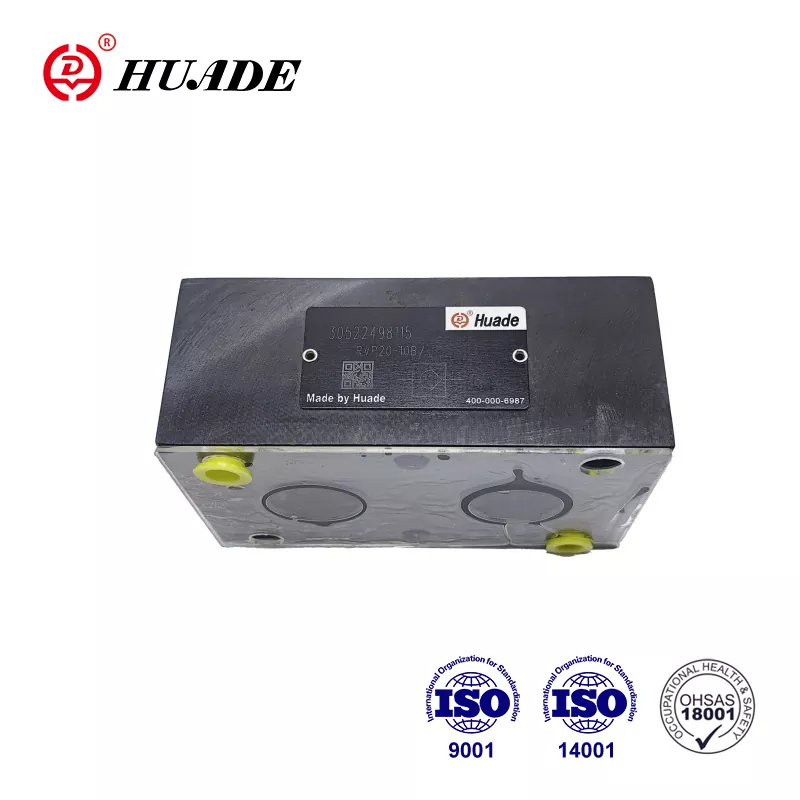

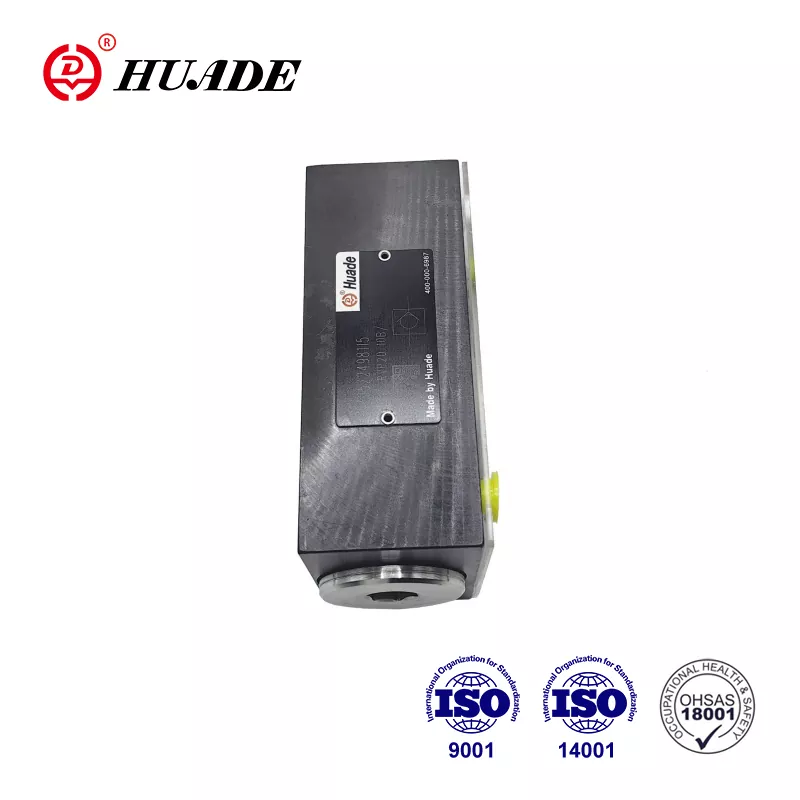

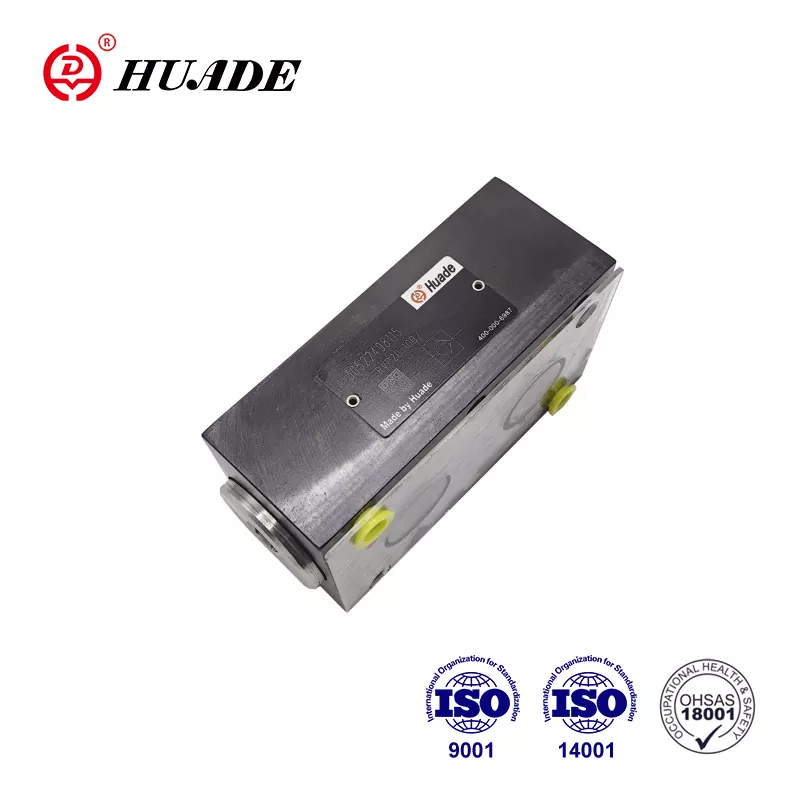

Супрацоўніцтва з Rexroth у другі раз у 1995 годзе, высокапрадукцыйны зваротны клапан Huade RVP 20 можа цалкам замяніць той жа тып клапана, які прапануе Rexroth. Цана больш разумная. Усе зваротныя клапаны Huade® RVP 20 маюць гадавую гарантыю. Завод прайшоў ISO9001, ISO14001 і ISO45001. Зваротныя клапаны Huade® шырока выкарыстоўваюцца ў інжынернай і будаўнічай тэхніцы, металургіі, станках і г.д. Гэта стары брэнд у Кітаі.
|
Тэхнічныя даныя |
|||||||||
|
Памер |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Працоўны ціск, не больш (МПа) |
31.5 |
||||||||
|
Ціск адкрыцця (МПа) |
0.05 |
||||||||
|
Флюік ціску |
мінеральныя алею або фасфатныя эфіры |
||||||||
|
Дыяпазон тэмператур вадкасці пад ціскам（℃） |
-30～+80 |
||||||||
|
Дыяпазон вязкасці (мм2/с) |
2,8~500 |
||||||||
|
Фіксацыя становішча |
неабавязковы |
||||||||
Асаблівасці:
▶ Злучэнне падкладкі
▶ Закрыццё без уцечак у адным кірунку
Ужыванне:
Зваротны клапан RVP 20 у асноўным выкарыстоўваецца на выхадзе з помпы ў якасці клапана зваротнага ціску і перепускного клапана.
Зваротны клапан тыпу RVP 20 мае задачу, пераважна, закрываць паток без уцечкі ў адным кірунку і дазваляць свабодны паток у процілеглым кірунку. Структурная схема выглядае наступным чынам. Ён у асноўным складаецца з корпуса (1), талеркі (2), спружыны сціску (3) і сядзення спружыны (4). Ход талеркі (2), якая накіроўваецца па яе вонкавым дыяметры, абмежаваны механічным упорам. Убудаваная спружына сціску (3) падтрымлівае рух закрыцця. Акрамя таго, спружына сціску (3) утрымлівае талерку (2) у закрытым становішчы, нават калі праз клапан няма патоку.
Сімвал
Структурная схема
①Корпус ②Корпус ③Спружына ④Спружына сядзенне
1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.
2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр.
3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.
4. Крапежныя шрубы клапана павінны мець высокі ўзровень інтэнсіўнасці (клас 10.9). Калі ласка, абярыце і выкарыстоўвайце іх у адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў.
5. Шурпатасць паверхні, звязанай з клапанам, павінна быць роўная 0,8.
6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
