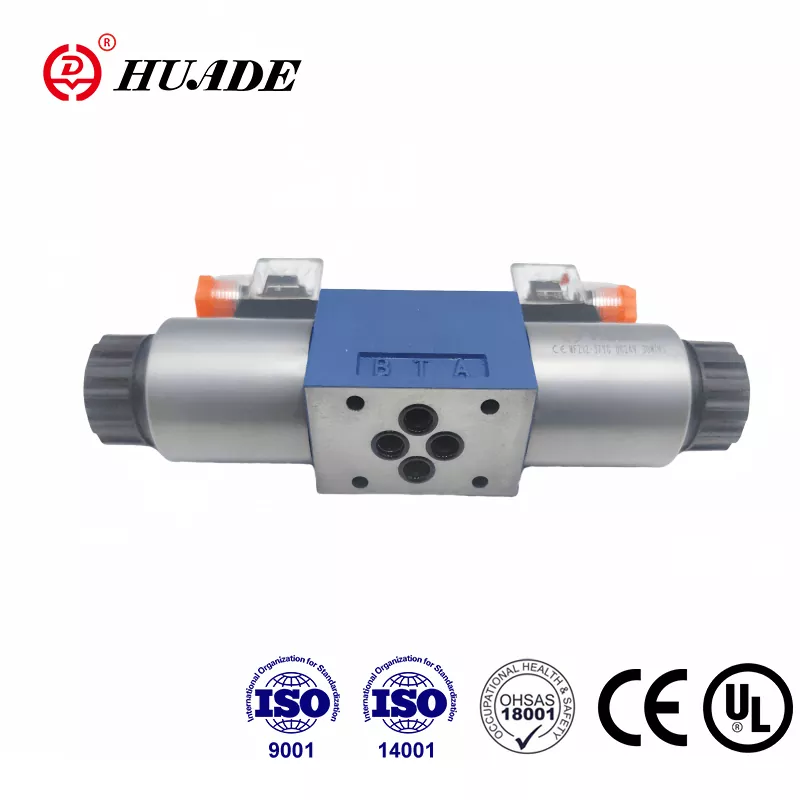

Распределитель 4WE 10 D для Rexroth

Кампанія Beijing Huade Hydraulic была заснавана ў 1979 годзе, цяпер яна ператварылася ў вялікую дзяржаўную групу прадпрыемстваў, якая спецыялізуецца на распрацоўцы, вытворчасці і абслугоўванні гідраўлічных клапанаў і абсталявання. Накіраваны золотниковый распределитель Huade® тыпу 4WE 10 D з'яўляецца даступнай альтэрнатывай той жа мадэлі, якую прапануе Rexroth. Серыя электрамагнітных накіраваных клапанаў прайшла сертыфікацыю CE і UL. Клапаны будуць спакаваныя ў стандартныя кардонныя скрынкі з этыкеткамі супраць падробак. Фабрыка прайшла сертыфікацыю сістэмы менеджменту якасці, аховы навакольнага асяроддзя і аховы працы. Гідраўлічныя накіравальныя клапаны Huade® шырока выкарыстоўваюцца ў гідраўлічнай сістэме марскога рулявога механізму, сістэме паваротнага крана і гідраўлічнай сістэме вінта з рэгуляваным крокам. Huade валодае велізарнай групай кліентаў у марской прамысловасці.

Параметр прадукту накіравальнага рэгулюючага клапана 4WE 10 D для Rexroth

Характарыстыка накіраванага рэгулюючага клапана 4WE 10 D для Rexroth

Асаблівасці:

▶ Накіраваны золотниковый распределитель з прамым электрамагнітным кіраваннем у якасці стандартнай версіі

▶ Саленоіды пастаяннага або пераменнага току з мокрым штыфтам са здымнымі шпулькамі

▶ Ідэальны контур

▶ Шпулькі можна замяніць без адкрыцця герметычнай камеры

▶ Выбар цэнтральнага або індывідуальнага электрычнага злучэння

▶ Дадатковы ручной пераход

▶ Доўгае жыццё

▶ Шаблон пераносу ў Din 24 340 форма A, ISO 4401 і CETOP - RP 121H

Ужыванне:

4WE 10 D - гэта золотниковый распределитель з электрамагнітным кіраваннем. Ён кантралюе запуск, прыпынак і кірунак вадкасці.

Функцыі, секцыя рэгулюючага клапана 4WE 10 D для Rexroth

Накіравальныя клапаны ў асноўным складаюцца з корпуса (1), аднаго або двух саленоідаў (2), золотника кіравання (3) і адной або дзвюх зваротных спружын (4). У стане спакою золотник кіравання (3) утрымліваецца ў цэнтральным або зыходным становішчы з дапамогай зваротных спружын (4) (за выключэннем імпульсных золотников). Золотнік кіравання (3) кіруецца саленоідамі з мокрым штыфтам (2). Сіла саленоіда (2) дзейнічае на золотник (3) і перамяшчае яго са становішча астатняга ў патрэбнае канчатковае становішча. Гэта дазваляе свабодны паток ад P да A і B да T або P да B і A да T.

Пры адключэнні электрамагніта (2) золотник (3) зваротнай спружынай (4) вяртаецца ў зыходнае становішча.

Дадатковая ручная перадача (5) дазваляе перамяшчаць золотник кіравання (3) без уключэння электрамагнітаў.

Структурная схема серыі WE 10 30B

Заўвага аб накіраваным рэгулюючым клапане 4WE 10

1. Вадкасць неабходна працадзіць. Мінімальная тонкасць фільтра складае 20 ㎛.

2. Рэзервуар павінен быць герметызаваны, а на ўваходзе паветра павінен быць усталяваны паветраны фільтр

3. Прадукты без падкладкі пры выхадзе з завода, калі яны патрэбныя, калі ласка, заказвайце спецыяльна.

4. Крапежныя шрубы клапана павінны быць выбраны і выкарыстаны ў адпаведнасці з параметрамі, пералічанымі ў кнізе ўзораў

5. Шурпатасць паверхні, звязанай з клапанам, павінна быць роўная 0,8.

6. Аздабленне паверхні спалучанай часткі патрабуецца 0,01/100 мм.
