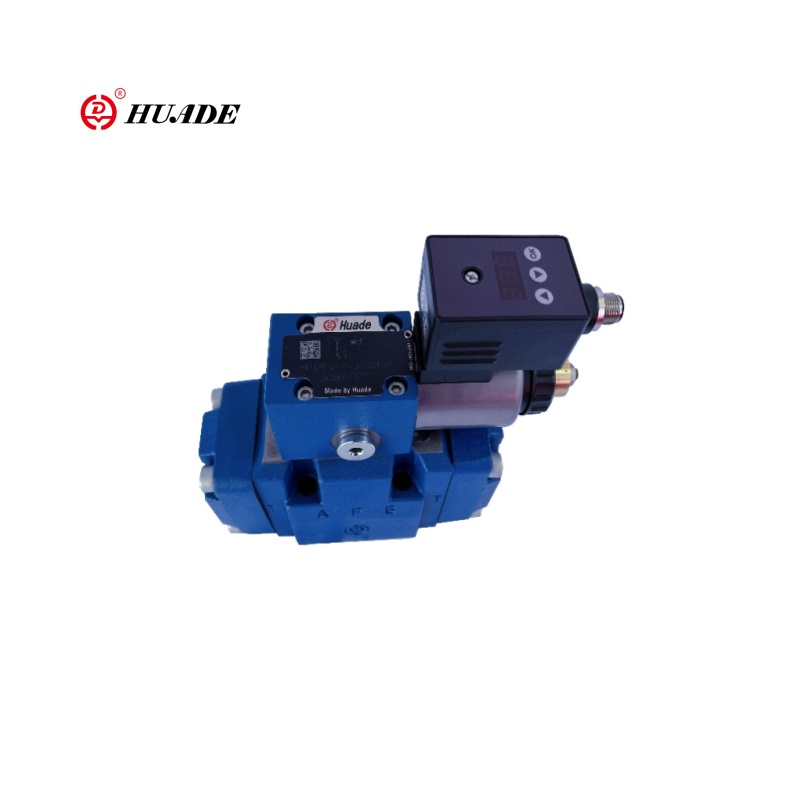

Прапарцыянальнае ціск, які памяншае клапан 3DREM-7X

3DREM-7X-гэта трохбаковы пілот, які кіруецца прапарцыйным ціскам, які зніжае ціск. У параўнанні з серыяй 3DRE/3DREE. Прапорцыйнае зніжэнне ціску, які зніжае клапан 3DREM-7X, мае больш інтэграваныя датчыкі або сувязі. Асноўная функцыя клапана 3DREM-7X заключаецца ў кіраванні ціскам выхаду ў электрычным прапарцыйным парадку. Ён можа дасягнуць рэгулявання ціску + разгрузкі праз трохбаковую структуру (P → A, A → T). Прапорцыйнае зніжэнне ціску, які зніжае ціск 3DREM-7X, падыходзіць для высокадакладных і высока-дынамічных гідраўлічных сістэм кіравання.

Параметр прадукту прапарцыянальнага ціску, які зніжае клапан 3DREM-7X

Параметр прадукту прапарцыянальнага ціску, які зніжае клапан 3DREM-7X

Асаблівасці:

▶ 3-бальная версія

▶ Праца пры дапамозе прапарцыянальнага электрамагніта з паваротнай шпулькай

▶ Для мантажу падпласці

▶ Партаванне ўзору ў адпаведнасці з ISO 4401

▶ Максімальнае абмежаванне ціску, неабавязкова

▶ клапан і кантроль электронікі з адной крыніцы

▶ Інтэграваная электроніка (OBE) (тып HD-3DRE (M) E):

- Невялікае выраб талерантнасці да значэння каманднай крывой ціску

▶ Электроніка знешняга кіравання (тып HD-3DRE (M)

▶ Лінейная крывая ціску на ціск лінейнай каманды

Прыкладанне:

Прапорцыйнае зніжэнне ціску, які зніжае ціск 3DREM-7X, падыходзіць для высокадакладных, высока-дынамічных, інтэлектуальных гідраўлічных сістэм, асабліва для наступных выпадкаў: выпадкі, якія патрабуюць электрычнага рэгулявання + хуткае разгрузку, аўтаматызаваныя вытворчыя лініі, інтэграваныя з кантролерамі PLC/PID, і ўсё яшчэ могуць дасягнуць надзейнага кантролю ў жорсткіх умовах (вібрацыя, выплата, выбух, убудаваны).

Функцыя і раздзел прапарцыянальнага ціску, які памяншае клапан 3DREM-7X

Функцыя, раздзел

Тыпы клапана 3DRE (M) і 3DRE (M) E з'яўляюцца электрычна пілотнымі 3-бальнымі ціскамі, якія зніжаюць ціск з абмежаваннем ціску прывада.

Яны выкарыстоўваюцца для зніжэння (р да А) і абмежавання (ад А -Т) ціску сістэмы.

Стаўленне

Клапаны складаюцца з дзвюх асноўных зборкі:

▶ Пілотны кантрольны клапан (1) з прапарцыйным электрамагнітам (2), неабавязкова з максімальным абмежаваннем ціску (15)

▶ Асноўны клапан (3) з асноўнай шпулькай кіравання (4)

Функцыя

▶ Настройка залежнасці ад ціску, якая залежыць ад каманды, які трэба знізіць у порце A праз пілотны клапан кіравання (1).

▶ З дэпрэсіўным портам Р, спружыны (5) і (6) утрымліваюць асноўную шпульку кіравання (4) у сваім цэнтральным становішчы.

Такім чынам, запуск на прывад прадухіляецца.

▶ Пілотная вадкасць цячэ ад адтуліны (7) праз кантролер патоку (8), праз кантрольную камеру (11) да зазору дросельнай засланкі (9), праз радок (10) да порта Y. Гэта злучэнне павінна быць прыведзена ў рэзервуар пры нулявым ціску.

Зніжэнне ціску

▶ Нарошчванне пілотнага ціску ў кантрольнай камеры (11) у залежнасці ад каманднай велічыні.

▶ Нарошчванне ціску ў вясновай камеры (13) праз сопла (12) і рух галоўнай кантрольнай шпулькі (4) направа.

Гідраўлічная вадкасць цячэ з Р да А.

▶ Ціск прывада ў порце A даступны ў вясновай камеры (14).

. Ціск у порце А практычна супадае з устаноўленым ціскам на пілотным кіраванні (1).

Абмежаванне ціску

▶ Калі ціск у порце A перавышае ўстаноўлены ціск пілотнага кіравання клапана (1), асноўны кантрольны шпуля (4) перамяшчаецца далей налева.

▶ Гэта адкрывае злучэнне з А да Т і абмяжоўвае ціск у порце A да значэння каманды ўстаноўленай.

Увядзіце HD-3Dree і HD-3Dreme (з інтэграванай электронікай (OBE))

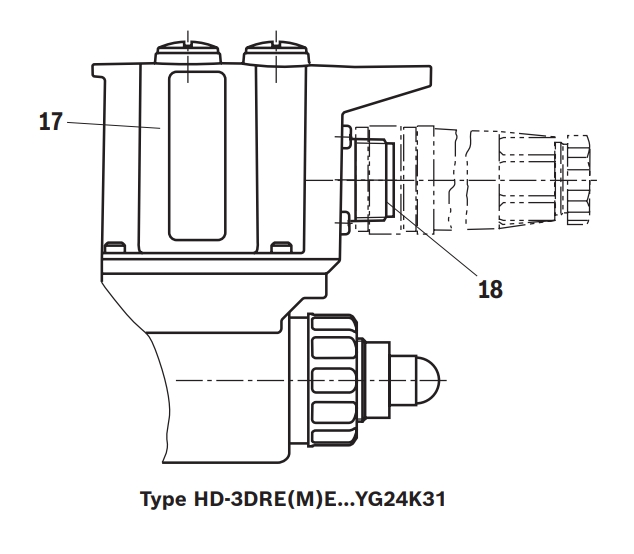

Што тычыцца функцыі і налады, гэтыя клапаны адпавядаюць тыпам HD-3DRE і HD-3DREM.AT пілотнага кіравання клапанам, акрамя таго, ёсць корпус (17) з кантрольнай электронікай.

Напружанне падачы і каманды прымяняецца да раздыма (18).

На заводзе характарыстычная крывая ціску каманднага значэння рэгулюецца з невялікай талерантнасцю да вытворчасці. Для атрымання дадатковай інфармацыі глядзіце старонку 9.
