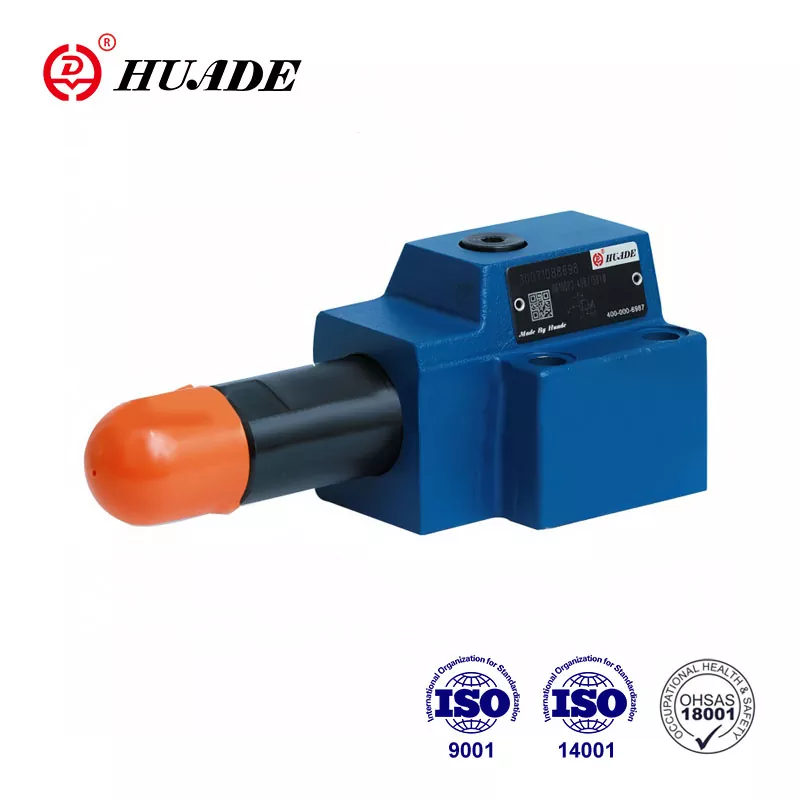

Тып DR 10 DP - рэдукцыйны клапан, які выкарыстоўваецца для кантролю ціску. Той факт, што клапаны ціску Huade® могуць замяніць прадукты той жа серыі, якія прапануе Rexroth, у асноўным звязаны з доўгатэрміновым супрацоўніцтвам з Rexroth. У параўнанні з іншымі падобнымі брэндамі, прадукцыя Huade® адрозніваецца большай тэхналогіяй і больш трываласцю. Цэны на гэтыя рэдукцыйныя клапаны адносна танныя. Завод з'яўляецца ключавым нацыянальным прадпрыемствам і мае высокую рэпутацыю ў Кітаі.
|
Макс. працоўны ціск (порт P) (МПа) |
да 31.5 |
|
Макс. другасны ціск (порт А) (МПа) |
да2,5; да7,5; да 15,0; да 21,0; да 31,5 |
|
Макс. супрацьціск (парты T(Y)) (МПа) |
да 16 |
|
Максімальны паток (л/мін) |
да 80 |
|
Вадкасць пад ціскам Мінеральны алей |
Мінеральны алей (для ўшчыльнення NBR) або фасфатны эфір (для ўшчыльнення FPM) |
|
Дыяпазон глейкасці (мм²/с) |
10~800 |
|
Дыяпазон тэмпературы ціску вадкасці (℃) |
-30 да +80 |
|
Ступень забруджвання (гм) |
Максімальна дапушчальная ступень забруджвання вадкасці - NAS 1638 клас 9. |
|
Вага (кг) |
прыбл.3 |
Асаблівасці:
▶ Для мантажу падкладкі
▶ 4 дыяпазону ціску
▶ 4 элемента налады
. Паваротная ручка
. Шасціграннік. галаўны рукаў з ахоўным каўпаком
. Паваротная ручка са шкалой, якая замыкаецца
. Паваротная ручка са шкалой
▶ З адтулінай для манометра
▶ Optional non return valve
▶ Схема пераносу ў адпаведнасці з DIN 24 340, форма D, ISO 5781 і CETOP - RP 121H
Ужыванне:
Для зніжэння ціску ў сістэме выкарыстоўваецца рэдукцыйны клапан тыпу DR 6 DP.
Клапан тыпу DR 10 DP з'яўляецца троххадовым клапанам з прамым кіраваннем і функцыяй скіду ціску на баку паніжанага ціску.
Налада ціску ажыццяўляецца з дапамогай элемента рэгулявання ціску (1).
У стане спакою клапан звычайна адкрыты, і вадкасць можа бесперашкодна цячы з порта B у порт A. Ціск у порту A таксама прысутнічае на канцы золотника (2), праз лінію кіравання (4), насупраць спружыны сціску ( 3). Калі ціск у порце A дасягае ўзроўню ціску, устаноўленага спружынай (3), золотник (2) перамяшчаецца ў становішча кіравання і падтрымлівае ціск у порце A пастаянным.
Вадкасць для кіравання клапанам бярэцца з порта А праз кантрольнае свідраванне.
Калі ціск у порту A яшчэ больш павялічваецца з-за знешніх сіл, золотник (2) перамяшчаецца яшчэ далей у бок спружыны сціску (3).
Гэта прыводзіць да таго, што шлях патоку адкрываецца праз кантрольную зону (5) у катушцы кіравання (2) у бак (порт Y). Затым у бак паступае дастатковую колькасць вадкасці, каб прадухіліць далейшае павышэнне ціску.
Камера спружыны (6) зліваецца ў рэзервуар звонку праз порт Y.
Дадатковы зваротны клапан (7) даступны для забеспячэння свабоднага патоку ад порта A да порта B.
Падключэнне манометра (8) дазваляе кантраляваць другасны ціск.
структура DR10DP 1- 40B
Сімвалы DR10 DP
