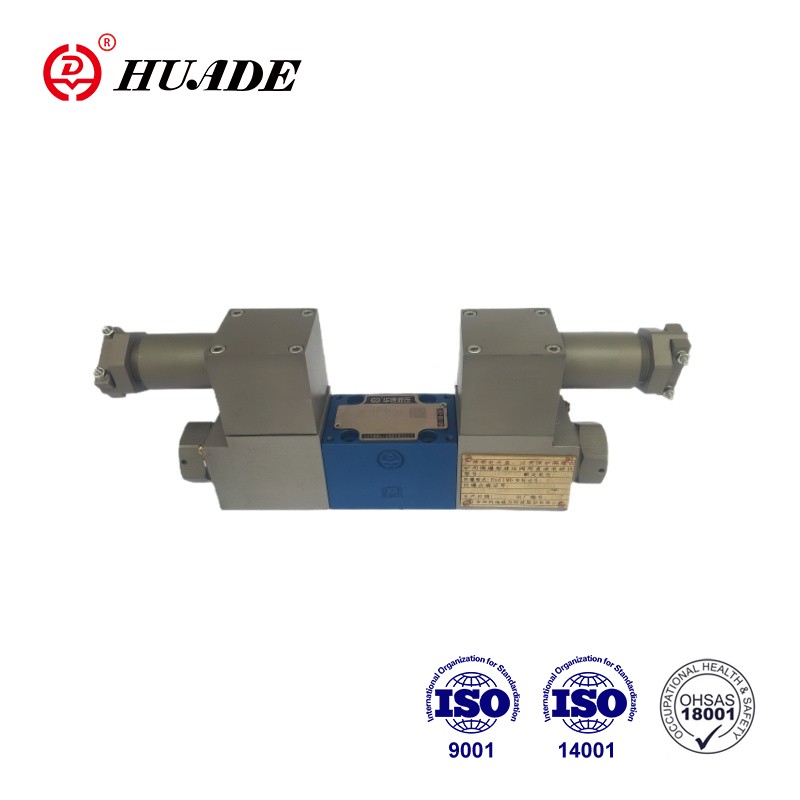

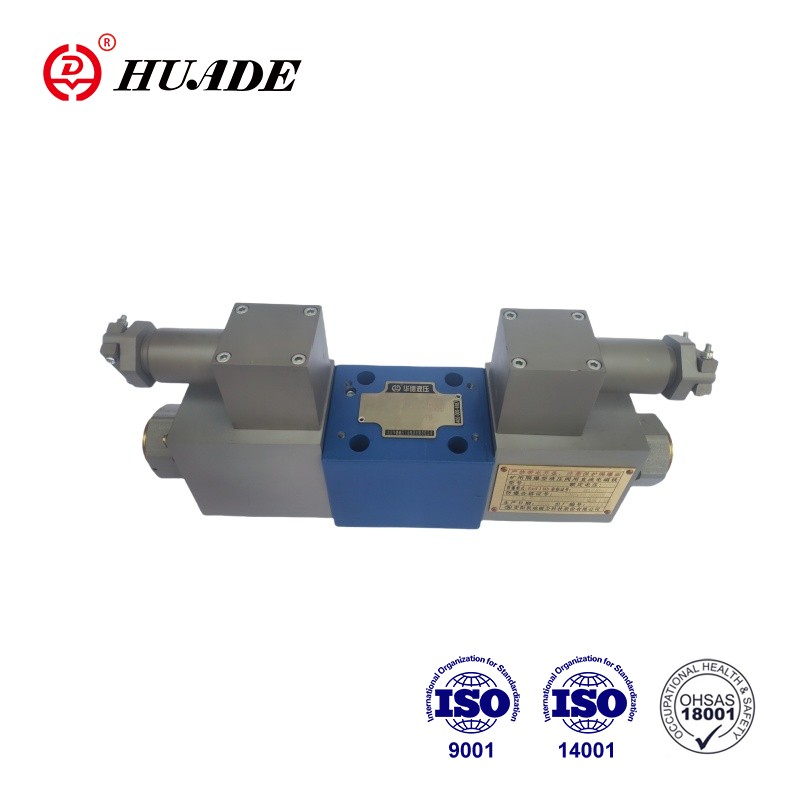

Выбуховабяспечны прапарцыянальны распределитель 4WRA 10-2X выраблены з высакаякасных каразійна-ўстойлівых матэрыялаў, а корпус выраблены з выбухаабароненых матэрыялаў, якія могуць эфектыўна супрацьстаяць уздзеянню выбуху і эрозіі полымем. Выбухаабаронены прапарцыянальны распределитель 4WRA 10-2X прайшоў сертыфікацыю CNEX. Выбухаабаронены прадукт Huade атрымаў нязменную хвалу на рынку за высокую якасць і нізкую цану.
| Гідраўлічны | |||
| Ўстаноўка | Неабавязкова, пажадана гарызантальная | ||
| Намінальны памер | 6 | 10 | |
| Вага (кг) | 4WRA...2X | 2 | 6.6 |
| Намінальны расход Qvnom пры △p = 10 бар (л/мін) | 7, 15, 26 | 30, 60 | |
| Гістэрэзіс (%) | ≤5 | ||
| Дыяпазон развароту (%) | ≤1 | ||
| Адчувальнасць адказу (%) | ≤ 0,5 | ||
| Максімальны працоўны ціск | Порты A, B, P (бар) | 350 | |
| Порт T (бар) | 210 | ||
| Напорная вадкасць | Мінеральны алей (HL, HLP) у адпаведнасці з DIN 51524 | ||
| Іншыя вадкасці пад ціскам па запыце! | |||
| Дыяпазон тэмператур навакольнага паветра (℃) | 4WRA...2X | -20°C да 70°C (ад -4°F да 158°F) | |
| Дыяпазон глейкасці (мм2/с) | Ад 20 да 380 (пераважна ад 30 да 46) | ||
| Клас чысціні вадкасці | NAS1638 клас 9 або ISO 4406 клас 20/18/15 | ||
| Электрычныя | ||||
| 1) Дадзеныя электрамагніта | ||||
| Тып напружання | DC | |||
| Сігнал значэння каманды для 4WRA | ±10Vor4~20mA | |||
| Максімальны ток на саленоід (А) | 2.5 | 1.5 | 0.8 | |
| Супраціў шпулькі саленоіда (Ω) | Халоднае значэнне пры 20°C | 2 | 4.8 | 19.5 |
| Макс. цёплае значэнне | 3 | 7.2 | 28.8 | |
| Пошліна (%) | ED100% | |||
| Максімальная тэмпература змеявіка (℃) | 150 | |||
| Абарона клапана ў адпаведнасці з EN60529 | IP 65 | |||
| 2) Электроніка кіравання | ||||
| Узмацняльнік | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Напружанне харчавання (В) | Намінальнае напружанне | 24 | ||
| Ніжняе гранічнае значэнне | 21/22 (4WRA) | |||
| Верхняе гранічнае значэнне | 35 | |||
| Спажываная магутнасць узмацняльніка (А) | Імакс | <1,8 | ||
| Імпульсны ток | 3 | |||
Асаблівасці:
▶Прапарцыйны накіравальны клапан з прамым кіраваннем для кантролю напрамку і велічыні патоку
▶Для мантажу падкладкі: схема пераносу адпавядае ISO4401
▶Уключэнне з дапамогай прапарцыйных саленоідаў з цэнтральнай разьбой і здымнай шпулькай
▶Шпуля кіравання з цэнтрам спружыны
Ужыванне:
Выбухаабароненыя прапарцыйныя распределители 4WRA 10-2X шырока выкарыстоўваюцца ў вугальных шахтах. нафтахімічная прамысловасць.
Клапаны ў асноўным складаюцца з: корпуса (1) з мантажнай паверхняй, золотника кіравання (3) з спружынамі сціску (2), саленоідаў (4) з цэнтральнай разьбой.
Калі саленоіды (4) абясточаны, золотник кіравання (3) утрымліваецца ў цэнтральным становішчы спружынамі сціску (2).
Прамая праца золотника кіравання (3) шляхам падачы энергіі на адзін з прапарцыйных саленоідаў (4), напрыклад, кіраванне саленоідам справа, затым перамяшчэнне золотника кіравання (3) налева прапарцыйна ўваходнаму электрычнаму сігналу і злучэнне ад P да A і B да T праз папярочныя перасекі, падобныя на адтуліну, з прагрэсіўнымі характарыстыкамі патоку.
4WRA(E)...A-2X 2 клапана з пераключаным становішчам, аднак, аснашчаны толькі электрамагнітам "a". Заглушка (6) усталявана на месцы прапарцыйнага саленоіда "b".
Сімвалы выбухаабароненага прапарцыйнага накіраванага клапана 4WRA 10-2X
