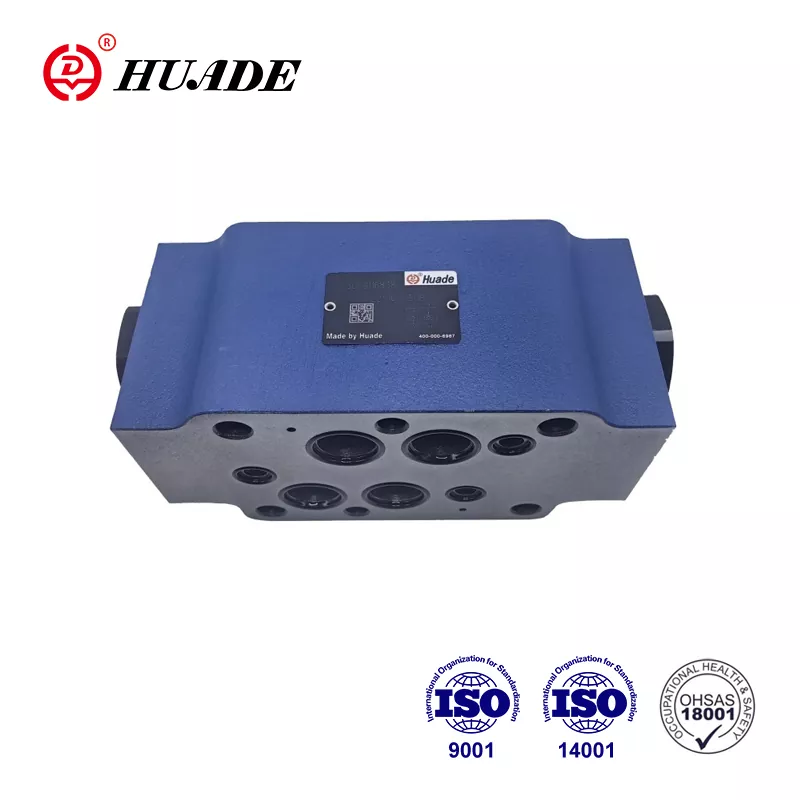

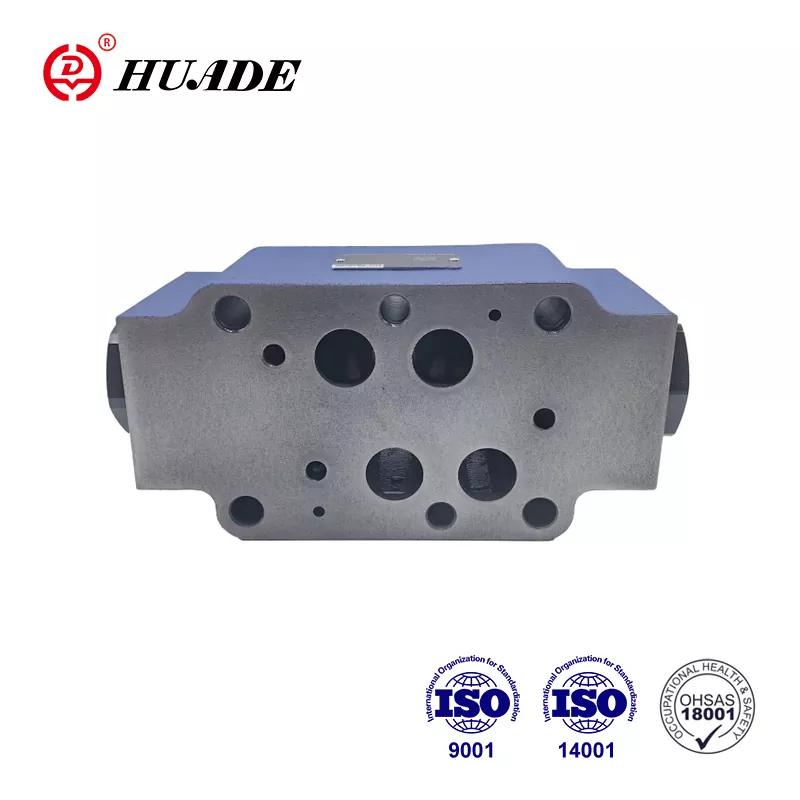

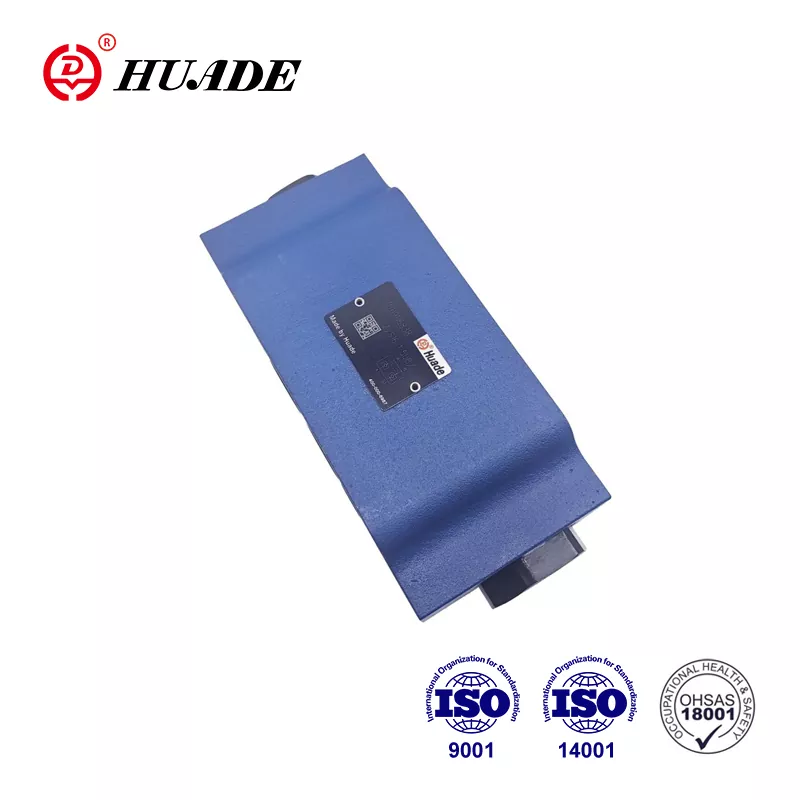

Сэндвіч-пласціна зваротнага клапана Z2S 22

Як вядучы ў Кітаі вытворца гідраўлічнай трансмісіі і тэхналогій кіравання, Huade мае два вопыту доўгатэрміновага супрацоўніцтва з Rexroth. Зваротныя клапаны Huade® Z2S 22 канкурыруюць з добра вядомымі прадуктамі з добрай якасцю і больш нізкай цаной. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Зваротныя клапаны Huade® маюць больш дасканалую тэхналогію і больш даўгавечныя, чым аналагічныя прадукты ў гэтай лінейцы. Гэта добра вядомы нацыянальны брэнд у Кітаі. Гідраўлічныя клапаны Huade шырока выкарыстоўваюцца ў ваеннай прамысловасці і іншых галінах дзякуючы выдатным характарыстыкам.

Параметр прадукту сэндвіч-пласціны зваротнага клапана Z2S 22

Характарыстыка прадукту і прымяненне шматслойнай пласціны зваротнага клапана Z2S 22

Асаблівасці:

▶ Для выкарыстання ў вертыкальных штабелях

▶ Для герметычнага закрыцця аднаго або двух службовых портаў

▶ Шаблон пераносу ў Din 24 340 форма A, ISO4401 і CETOP - RP 121H

Ужыванне:

Зваротны клапан Z2S 22 выкарыстоўваецца для вертыкальнай кладкі. Ён можа герметызаваць адзін ці два працоўныя алейныя порты без уцечкі пры неабходнасці.

Функцыі, раздзел, сімвалы шматслойнай пласціны зваротнага клапана Z2S 22

Гідраўлічныя зваротныя клапаны з пілотным кіраваннем Z2S 22 - гэта новая серыя з канструкцыяй сэндвіч-пласціны. Яны выкарыстоўваюцца для герметычнага закрыцця аднаго або двух службовых портаў нават на працяглы перыяд часу. Свабодны паток адбываецца ад A1 да A2 або B1 да B2. Паток у A1 B1 у процілеглым кірунку перакрыты. Калі вадкасць цячэ ад A1 да A2, на золотник аказваецца ціск і ён штурхаецца ўправа, тым самым адкрываючы шаравой тарельчаты клапан, які затым адкрывае тарельчаты клапан. Каб забяспечыць правільнае закрыццё клапана, службовыя порты A2 B2 накіравальнага клапана павінны быць падлучаны да рэзервуара ў нейтральным становішчы.

Сімвал Z2S

Тыповы прыклад схемы Z2S
