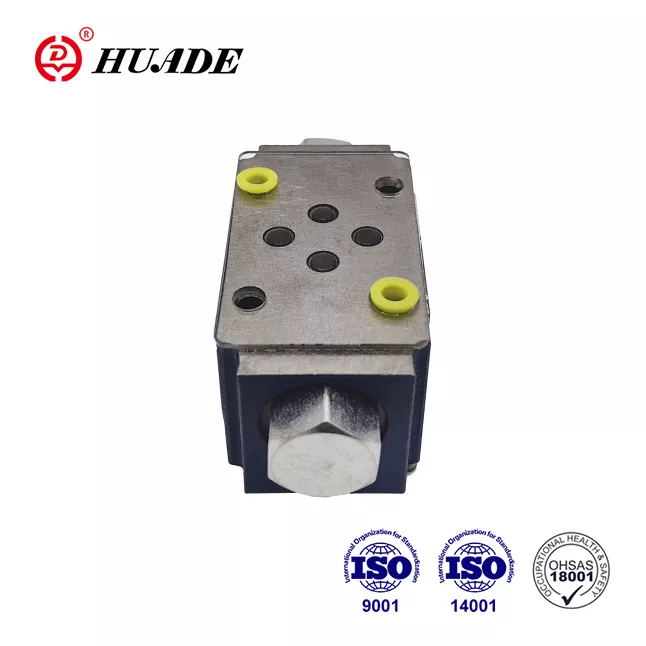

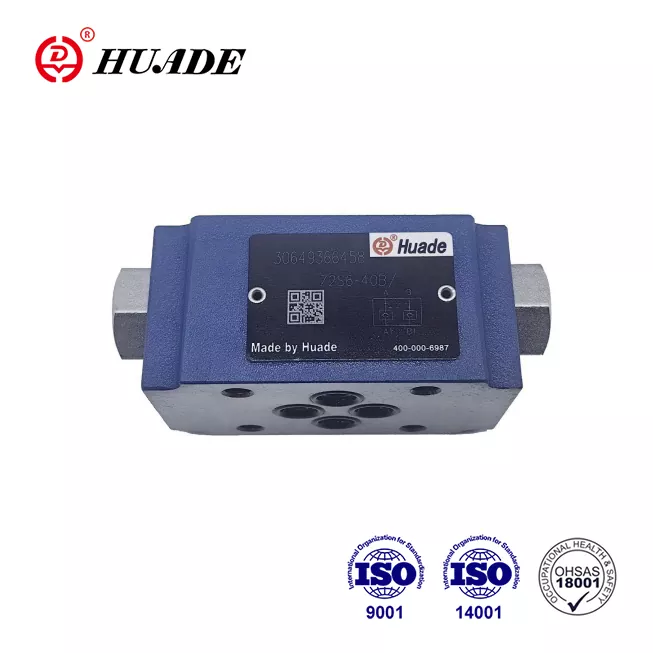

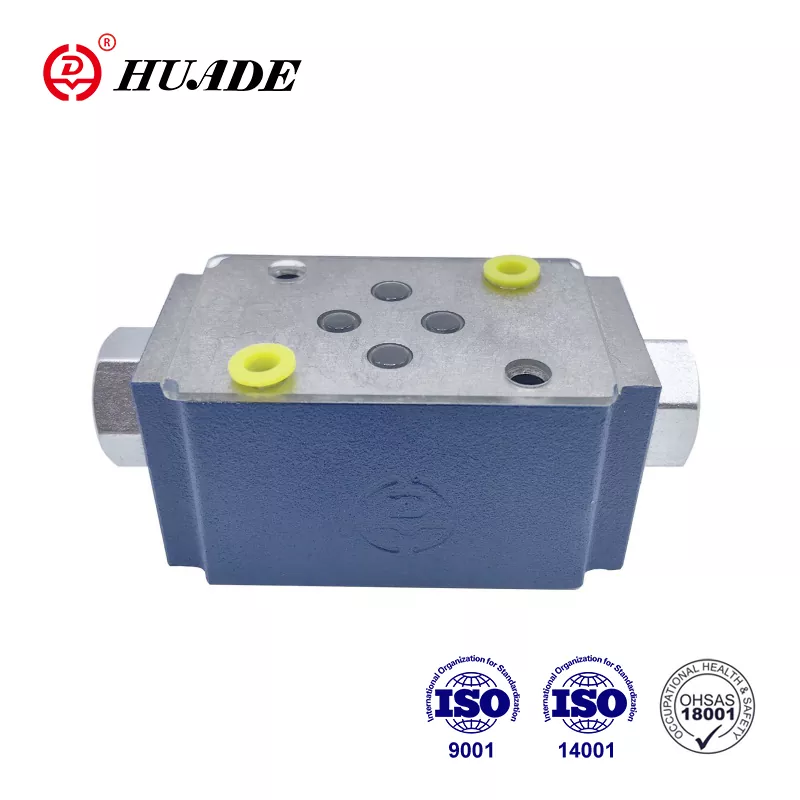

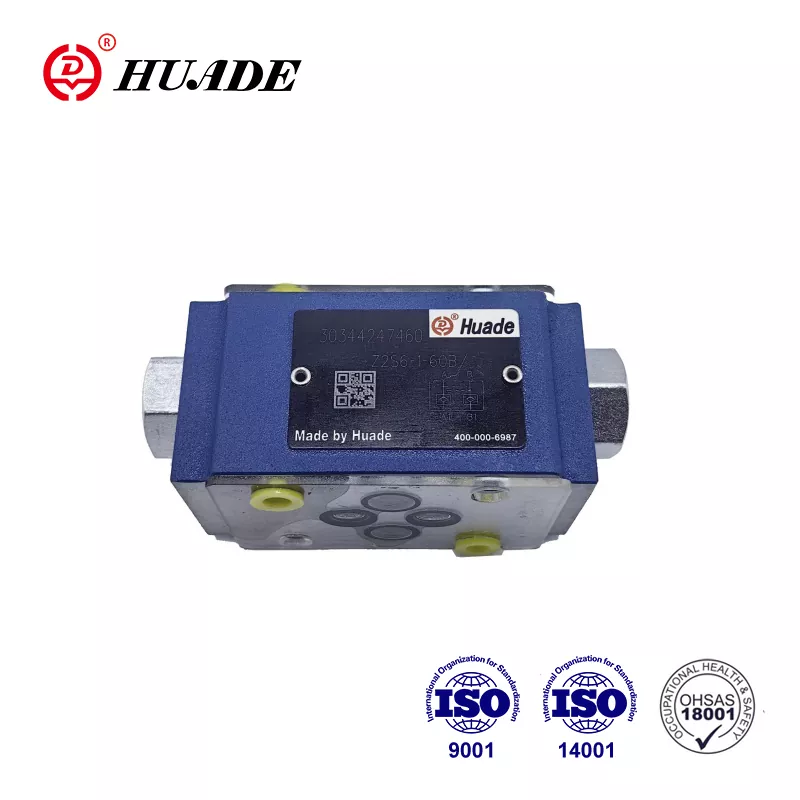

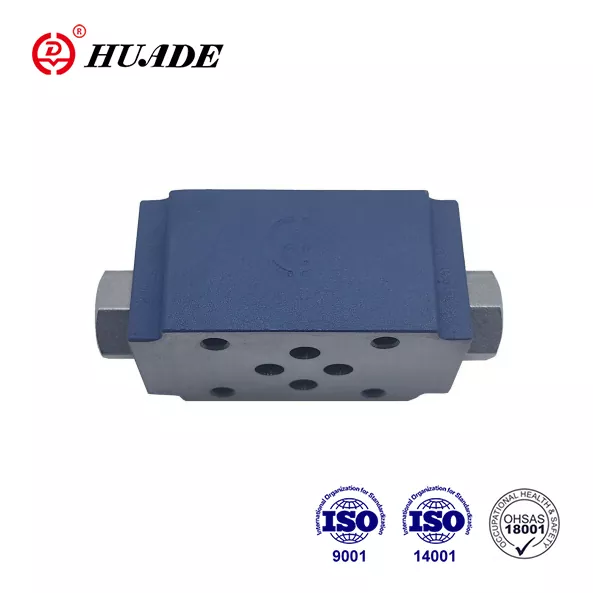

Сэндвіч-пласціна зваротнага клапана Z2S 6

Асноўным напрамкам дзейнасці Huafilter з'яўляецца экспарт гідраўлічнай прадукцыі Huade® і рамонт гідраўлічных сістэм. У 2023 годзе мы сталі адзіным упаўнаважаным замежным агентам Beijing Huade Hydraulic Industrial Group. Кошт гэтай шматслойнай пласціны зваротнага клапана Z2S 6 больш разумная. Ён дзіка прадаецца ў Кітаі і ў замежных краінах. Мы забяспечваем добрае пасляпродажнае абслугоўванне з вопытнымі інжынерамі, якія забяспечваюць своечасовую тэхнічную падтрымку. Мы гарантуем якасць усіх гідраўлічных клапанаў на працягу аднаго года. Калі вы шукаеце гідраўлічныя клапаны высокай якасці, нізкай цаны і стабільнай працы, калі ласка, звяжыцеся з намі.

Апісанне Прадукта

Дзякуючы сямігадоваму вопыту супрацоўніцтва з Rexroth з 1979 года, Huade уключыў перадавыя тэхналогіі ад Rexroth. Зваротны клапан Huade® Z2S 6 можа цалкам замяніць тую ж серыю, прапанаваную Rexroth. Ён мае лепшую цану. Завод прайшоў ISO9001, ISO14001 і OH SAS18001. Гідраўлічныя клапаны Huade® выкарыстоўваюцца ў ваеннай прамысловасці дзякуючы надзейнай працы. Гэта больш дасканалая тэхналогія і больш трывалая, чым аналагічныя прадукты ў гэтай лінейцы. Гэта добра вядомы нацыянальны брэнд у Кітаі.

Параметр прадукту сэндвіч-пласціны зваротнага клапана Z2S 6

Памер	6	10	16	22
Макс. расход (л/мін)	да 60	да 120	да 300	да 450
Максімальны працоўны ціск (МПа)	да 31,5
Ціск расколіны (МПа)	Глядзіце характэрныя крывыя
Напрамкі	Глядзіце сімвалы
Каэфіцыент плошчы	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Каэфіцыент плошчы	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Напорная вадкасць	Мінеральныя алею (для ўшчыльнення NBR) або фасфатныя эфіры (для ўшчыльнення FPM)
Дыяпазон тэмператур вадкасці пад ціскам（℃）	-30～+80
Дыяпазон глейкасці (мм2/с)	2,8 да 500
Вага (кг)	approx.0.8	прыбл.3	прыбл.6,5	прыбл.12

Характарыстыка прадукту і прымяненне шматслойнай пласціны зваротнага клапана Z2S 6

Асаблівасці:

▶ Для выкарыстання ў вертыкальных штабелях

▶ Для герметычнага закрыцця аднаго або двух службовых портаў

▶ Шаблон пераносу ў Din 24 340 форма A, ISO4401 і CETOP - RP 121H

Ужыванне:

Гэты зваротны клапан Z2S выкарыстоўваецца для вертыкальнай кладкі. Пры неабходнасці ён можа зачыніць адно ці два працоўныя алейныя адтуліны без уцечкі.

Функцыі, раздзел, сімвалы шматслойнай пласціны зваротнага клапана Z2S 6

Гідраўлічныя зваротныя клапаны з пілотным кіраваннем тыпу Z2S маюць двухслойную канструкцыю. Яны выкарыстоўваюцца для герметычнага закрыцця аднаго або двух службовых портаў нават на працяглы перыяд часу. Свабодны паток адбываецца ад A1 да A2 або B1 да B2. Паток у A1 B1 у процілеглым кірунку перакрыты. Калі вадкасць цячэ ад A1 да A2, на золотник (1) аказваецца ціск і штурхаецца ўправа, тым самым адкрываючы шаравой тарельчаты клапан (2), які затым адкрывае талерку (3). Каб забяспечыць правільнае закрыццё клапана, службовыя порты A2 B2 накіравальнага клапана павінны быць падлучаны да рэзервуара ў нейтральным становішчы.

Сімвал Z2S

Выгляд Z2S 6 у разрэзе

Тыповы прыклад схемы Z2S
