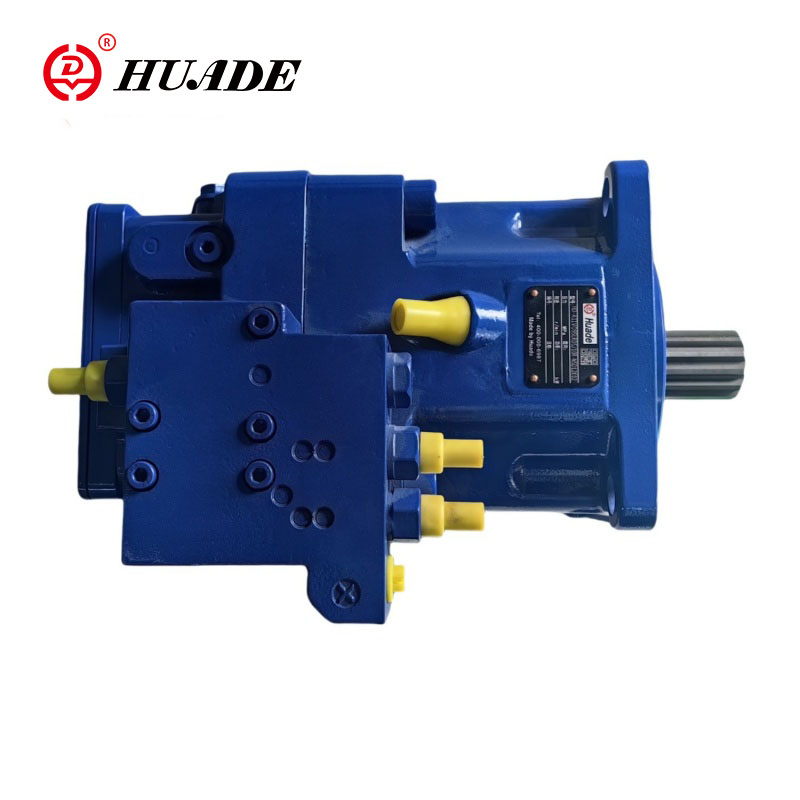

Аксіяльна-поршневы помпа A11VO

Аксіяльна-поршневы рэгулятарны помпа Huade A11VO з нахільнай пласцінай выкарыстоўваецца для гідрастатычнай трансмісіі ў гідраўлічных сістэмах з адкрытым контурам. Расход гэтага аксіяльна-поршневага помпы прапарцыйны хуткасці перадачы і аб'ёму. Рэгулюючы кут нахілу пласціны, хуткасць патоку можна змяняць бесступенькава. Помпа A11VO можа параўнацца з Rexroth па прадукцыйнасці.

Параметр прадукту аксіяльна-поршневага помпы A11VO

•Дыяпазон працоўнага ціску

◇На ўваходзе ------Абсалютны ціск у порце S (ўсмоктвальны порт)

Версія без помпы зарадкі

Паб мін.--------- 0,8 бар

Pabs max---------- 30 бар

Калі ціск больш за 5 бар, звярніцеся ў Huade Hydraulic.

Версія з зараднай помпай

Pbs min---------- 0,6 бар

Паб макс.---------- 2 бар

◇Максімальна дапушчальная хуткасць (абмежаванне хуткасці)

Дапушчальная хуткасць пры павелічэнні ціску на ўваходзе pabs ва ўсмоктвальным патрубку S або пры Vg ≤Vg max

◇Выхад ----Ціск у порце A або B

Намінальны ціск pN---------- 350 бар

Максімальны ціск Pmax ----------400 бар

Намінальны ціск: максімальны разліковы ціск, пры якім забяспечваецца трываласць на стомленасць

Максімальны ціск: Макс. працоўнае ціск, якое дапушчальна кароткачасова (t <1с).

◇ Мінімальны працоўны ціск

Патрабуецца мінімальны працоўны ціск pB min у лініі абслугоўвання помпы ў залежнасці ад хуткасці, вугла павароту і аб'ёму (гл. схему).

◇Дрэнажны ціск корпуса

Ціск дрэнажу корпуса ў портах T1 і T2 можа быць максімум на 1,2 бара вышэйшы за ціск на ўваходзе ў порт S, але не вышэйшы за PL abs. максімум --------------2 бар.

Патрабуецца неабмежаваная поўнапамерная дрэнажная лінія непасрэдна ў бак.

◇ Тэмпературны дыяпазон ушчыльняльнага кольца вала

Кальцо ўшчыльнення вала FKM дапушчальна пры тэмпературы сцёку корпуса ад -25 ℃ да +115 ℃.

• Заўвага:

Для прымянення пры тэмпературы ніжэй за 25°C неабходна ўшчыльняльнае кольца вала з NBR (дапушчальны дыяпазон тэмператур: ад -40°C да +90°C).

Пакажыце ў замове адкрытым тэкстам кольца ўшчыльнення вала NBR.

Характарыстыка прадукту і прымяненне аксіяльна-поршневага помпы A11VO

Асаблівасці:

▶Аксіальна-поршневы помпа з пераменнай канструкцыяй з нахільнай пласцінай для гідрастатычных прывадаў у гідраўлічнай сістэме з адкрытым контурам.

▶Распрацаваны галоўным чынам для выкарыстання ў мабільных праграмах.

▶Помпа працуе ва ўмовах самаўсмоктвання, з павышэннем ціску ў баку або з дадатковым убудаваным помпай для запраўкі (крыльчаткай).

▶Даступны шырокі спектр варыянтаў кіравання, якія адпавядаюць патрабаванням любога прыкладання.

▶Параметр кіравання магутнасцю рэгулюецца звонку, нават калі помпа працуе,

▶Прахадны прывад падыходзіць для дадання зубчастых помпаў і аксіяльна-поршневых помпаў да аднолькавага, г.зн. 100/% прахаднога прывада.

▶Выхадны паток прапарцыянальны хуткасці прывада і бесступенча змяняецца паміж qv max і qv min = 0.

Ужыванне:

Аксіяльна-поршневы рэгулятарны помпа A11VO ад Huade шырока выкарыстоўваецца ў машынабудаванні і абсталяванні для лёгкай прамысловасці, металургіі і горназдабыўной прамысловасці, караблях, наземным абсталяванні грамадзянскай авіяцыі, нафтавай і нафтахімічнай тэхніцы, будаўнічай і хадзячай тэхніцы.
